本设备适用于50Hz或60Hz，额定电压不超过440V（相间），额定电流不超过125A，额定短路能力不超过25000A的交流空气式断路器，方便有关厂家与质检部门对断路器瞬时、延时动作特性的测试。反时限脱扣为1.13倍额定电流及1.45倍额定电流（反时限反时限电流的上限为145A），还包括10倍额定电流的瞬时脱扣特性，瞬时脱扣电流上限为1000A。

一、满足标准：满足GB10963.1和GB14048.2相关要求。

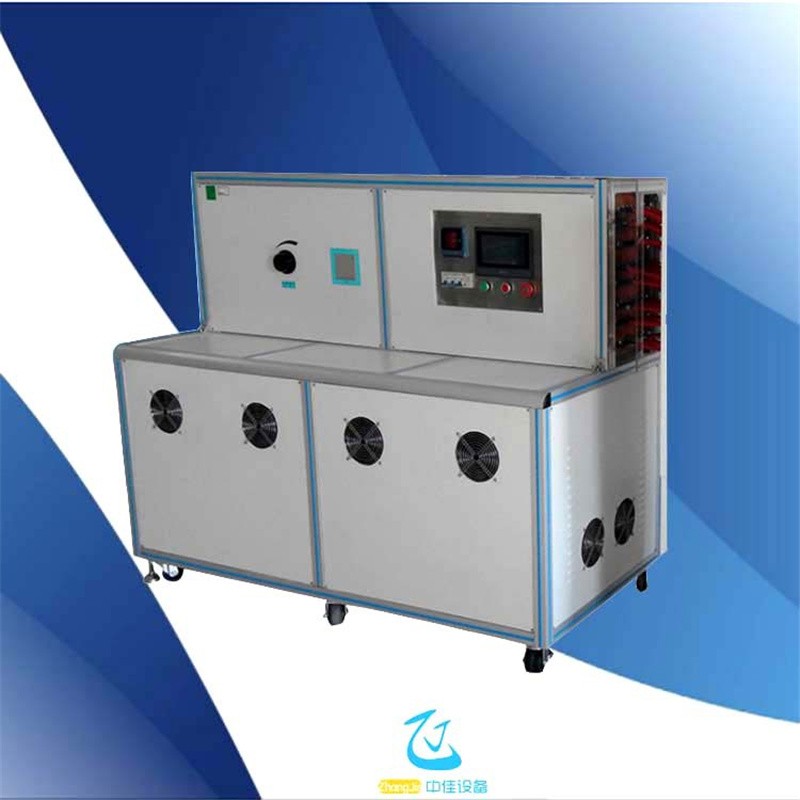

二、技术特点：设备箱体采用优质钢材板金加工，表面防静电防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，下部有电流电压等调节装置；面板上装有人机界面操作屏幕和高性能综合电量显示表，预调，电源等控制系统，设备中部及下部为电流，电压部分装有绝缘调节旋钮和拨动开关，并刻有标准调节指示；

设备底部装有强力刹车脚轮，方便运输和移动。

三、主要参数：
1.显示方式：综合电流、电压数，精度（0.5级）电流发生器为三相恒流的
2.电流调节：0.1-1000A可调，精度（0.5级）

3.负载电压：80～450V 可调 精度（0.5级）

4.测试时间：要求范围内可设定

5.延时时间：要求范围内可设定

6.电阻设定：绝缘电阻不小于10MΩ

7.时间记录：要求范围内可设定

8.次数设定：要求范围内可设定

9.控制方式：PLC控制，人机界面操作

10．安全保护：报警装置

11.校正连接：滤波器连接口（校正设备电流波形失真度不大于5%，系统误差不大于3%）

12.输入电源：380V 60Hz。
