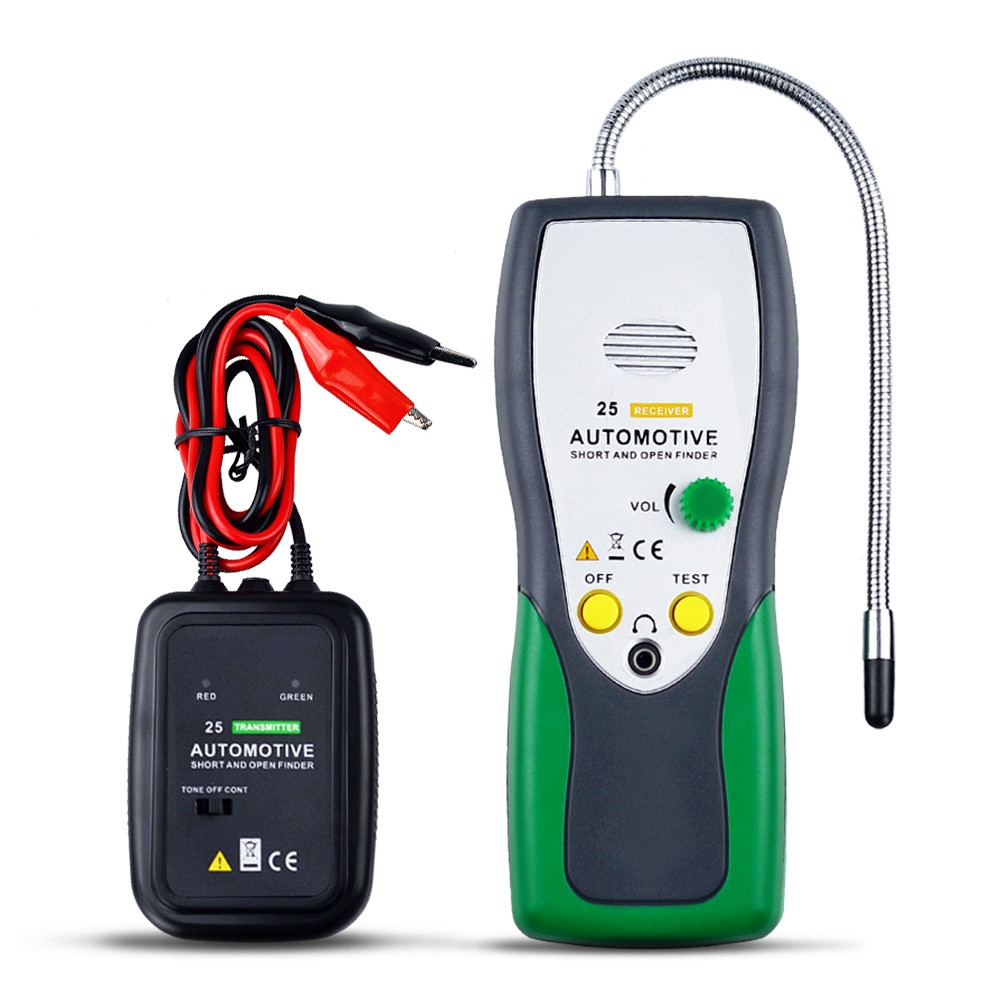

• 该仪器设计用于在不损坏绝缘的情况下识别和追踪电线或电缆。 也可用于短路检查、断路定位等。 仪器中包含一个发射器和一个接收器。
• 该仪器可以在不损坏绝缘层的情况下检查电缆的断点并找到短路电缆。识别和跟踪引线。该仪器由发射器和接收器组成，只能用于检测不大于42V的直流电压。
• 识别、跟踪和定位短路点和断点
• 3.5mm耳机接口增加嘈杂环境中的聆听效果。
• 24.8cm 长探头软管，便于操作

定位开路

1. 将发送器的开关设置为“TONE”，发送器的红色 LED 亮起。如果红色 LED 不亮，请检查电池。

2. 打开接收器，将旋转开关置于中间位置。按住 TEST 按钮，同时将传感器靠近 Sender 的测试线。接收器接收信号并给出音频信号。如果是这样，则表示该装置工作正常。

3. 将黑色测试线连接到电路的正极（对于正极连接到底盘的车辆，连接到负极）。将红色表笔连接到要检查的电线上。保险丝插座（代替熔断的保险丝）、连接器等是方便的地方。

4. 打开接收器并将其旋转开关设置在中间位置。按住“TEST”按钮并用探头慢慢扫过导线，确保探头垂直并在被检查的导线上方或下方，并尽可能靠近它。

5. 沿着电线或在不同点检查它，从发送器开始向负载（附件、灯等）移动，观察探头的位置，如上所示。

6. 继续此程序，音频信号表示电路完好，如果音频信号停止，则表示探头已超出电路中的开路、断路或连接不良。见图3。

7. 如果很难或不可能让接收器接收到任何信号，请提高灵敏度并重试。

8. 将探头放置在可疑位置前后进行双重检查。如果找到开路点，音频指示灯会在一侧显示电路完整性，而不是在其他位置。此时，音频信号停止的地方，您已经找到了开路。

9. 完成定位后，断开测试导线的连接，将发送器的开关置于 OFF 位置。松开 TEST 按钮。
