BJSD-T4型激光隧道断面检测仪

型号:	BJSD-T4
产地:	北京

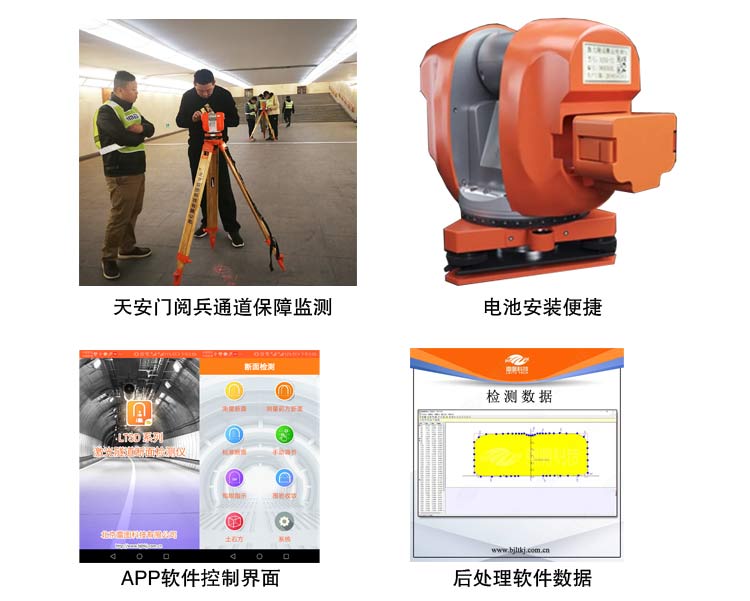

产品介绍

〖产品用途〗

用于检测隧道开挖断面、初期支护断面和二次衬砌断面，评价隧道开挖质量和判断支护（衬砌）断面是否侵入限界，开挖过程中的炮眼指示、围堰变形收敛测量及土石方量计算，指导施工作业、辅助竣工验收、控制开挖质量。

〖产品特点〗

1．高精度伺服系统：配备两维伺服驱动系统，测速更快，测角更准；

2．多断面测量：具备两维旋转驱动，一次架设可实现多断面测量；

3．两维手动调整：测头可两维360全角度手动调整，测量更快捷；

〖技术参数〗

检测半径	0.2米～200米
检测点数	自动检测，可达到3000个点
测距精度（标准差）	优于±1毫米
测角分辨率	0.01度
测角精度（标准差）	优于0.1度
方位角范围	30度～330度（仪器测头垂直向下为0度）/连续测量30度～330度
★手动测头转动方位角范围	垂直手动角度：0度～360度
★水平机构	采用阻尼式水平锁紧机构，无需机械锁紧按钮
★检测时间	约1分钟（31个点）
★工作时间	大于8小时（电池仓设计，可更换电池，锂电池7.4伏8.8安时）
水平手动角度	0度～360度
定位测量方式	具有垂直向下激光定位标志、测距功能
处理系统	外置掌上电脑
控制系统	5.2寸高清触屏；12小时续航、IP67、1300万摄像头、三模定位、IP65
★存储容量	大于50000个断面（主机机身自带SD卡插槽，扩展存储空间）
软件功能	当前断面测量、前后方断面测量、开挖炮眼指示、围岩收敛、监测测头两维手动、调整、土石方量计算，并可现场实时处理数据，配套专业后处理软件
