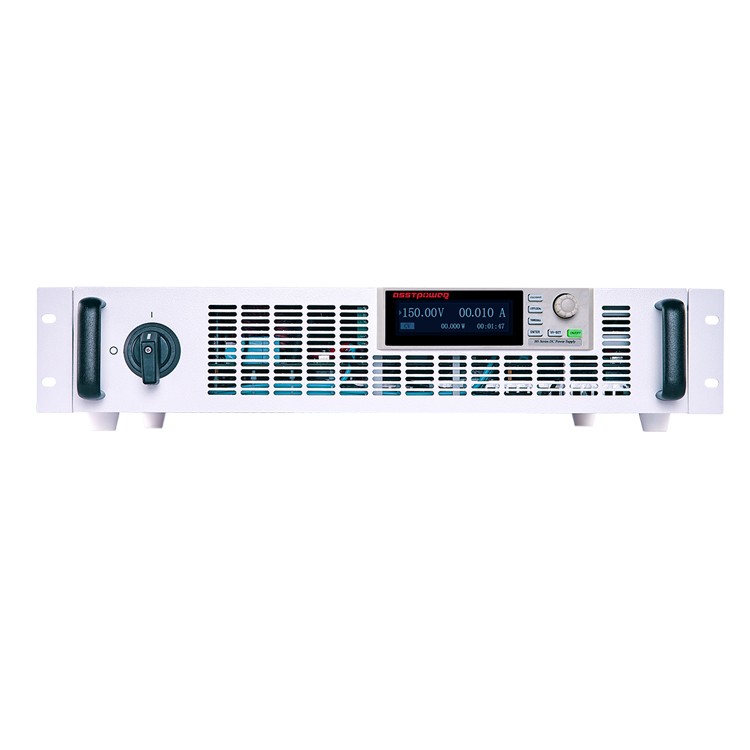

JK99500型宽范围可编程直流电源

型号:	JK99500
品牌:	金科
产地:	常州

索取资料及报价

产品介绍

概述

JK99500系列宽范围可编程直流电源具有超宽的工作领域，电压、电流设定组合可以实现2-3倍率的恒功率型电源，一台可以替代多台不同规格的传统直流电源，减少重复投入成本。本系列具有恒电压CV和恒电流CC两种工作模式。可以应用在自动测试，过程控制，电池充电及老化测试等需要高质量直流稳定电源的产场合，本系列产品具有零电压“软开关”功能，可实减小开关瞬变应力，从而具有很低的输出噪声。软开关也可以提高效率，减小热量，从而使电源具有更高的稳定性。

产品特点

**高性能、高功率密度、小巧轻便

**可兼容单相220V和三相380V电网输入

**输入带PFC功率因数校正，功率因数≥0.97

**OLED显示屏5位显示，支持中、英文双语言菜单切换显示

**CV恒压、CC恒流两种工作模式根据负载电流大小自动切换

**多功能按键与编码器组合操作，支持List动态编程输出，多数据存储

**零电压电流宽范围调整；可串并联扩展功率/电流/电压

**具有电压、电流预置功能

**电压和电流斜率控制

**最终设置记忆功能；定时器输出功能

**标配模拟量监控接口与RS-485通讯接口，支持Modbus标准通讯协议

应用领域

电子元器件试验、老化

电池、电容充电设备

电机及控制器试验

光伏逆变器、变频器老化

其它各种需要高精度直流电源输出的场所

精密电解电镀、污水处理

LED、OLED屏老化

实验室、电子设备、自动测试设备

电子检验设备、生产流水线设备、通讯设备

快速选型规格表

JK99500-25-410===25V/410A/5KW	JK99500-500-25===500V/25A/5KW
JK99500-40-300===40V/300A/5KW	JK99500-750-16===750V/16A/5KW
JK99500-80-170===80V/170A/5KW	JK99500-1000-12===1000V/12A/5KW
JK99500-200-55===200V/55A/5KW	JK99500-1500-8===1500V/8A/5KW
JK99500-360-35===360V/35A/5KW	JK99500-2000-6===2000V/6A/5KW

JK99500系列技术指标

额定输出值		25-410	40-300	80-170	200-55	360-35	500-25	750-16	1000-12	1500-8	2000-6
电压可调范围（*1）	V	0～25	0～40	0～80	0～200	0～360	0～500	0～750	0～1000	0～1500	0～2000
电流可调范围（*2）	A	0～410	0～300	0～170	0～55	0～35	0～25	0～16	0～12	0～8	0～6
额定功率（OPP=105%额定值）	W	5000W
输入特性		25-410	40-300	80-170	200-55	360-35	500-25	750-16	1000-12	1500-8	2000-6
电压／频率	-	单相220VAC／三相380VAC±15%／47～63Hz
功率因数（典型值）	-	≥0.97@380Vac，额定输出功率。
效率（@380Vac满载时）	%	≥86	≥86	≥87	≥88	≥88	≥89	≥89	≥89	≥89	≥89
恒压模式(CV)		25-410	40-300	80-170	200-55	360-35	500-25	750-16	1000-12	1500-8	2000-6
源效应（*3）	-	额定输出电压的0.05%+10mV
负载效应（*4）	-	100V以内规格：额定输出电压的0.5%+10mV；100V以上规格（含）：额定输出电压的0.2%+10mV；500V以上规格（含）：额定输出电压的0.1%+10mV
纹波和噪声（p-p，20MHz）	mV	300	350	350	500	600	650	850	950	1500	2000
纹波r.m.s.5Hz～1MHz	mV	90	85	85	140	160	220	300	320	500	680
瞬态响应时间	mS	≤2mS（当负载变化为额定输出电流的10～90%时，输出电压在其额定输出的0.5%范围内恢复的时间）
启动延时	≤	6S

恒流模式(CC)		25-410	40-300	80-170	200-55	360-35		500-25	750-16	1000-12	1500-8	2000-6
源效应（*3）	-	额定输出电流的0.05%+10mA
负载效应	-	30A以上规格（含）：额定输出电流的0.2%+10mA；30A以内规格：额定输出电流的0.3%+10mA；10A以内规格（含）：额定输出电流的0.5%+10mA
纹波r.m.s.5Hz～1MHz	mA	≤800	≤600	≤350	≤110	≤70		≤50	≤30	≤25	≤15	≤15
程控
输出电压模拟程控	-	0～5V或0～10V（默认）对应0～100%输出电压值；精度：额定输出电压的±1%
输出电流模拟程控	-	0～5V或0～10V（默认）对应0～100%输出电流值；精度：额定输出电流的±1%
输出电压模拟回检	-	0～5V或0～10V（默认）对应0～100%输出电压值；精度：额定输出电压的±1%
输出电流模拟回检	-	0～5V或0～10V（默认）对应0～100%输出电流值；精度：额定输出电流的±1%
远程开关机模拟信号	-	无源干接点开关量信号或高低电平信号控制电源开关机（默认低电平开机）
数字程控		标配RS-485通讯接口，可选配RS-232、USB通讯转换模块电缆，支持Modbus通讯协议。
功能
串/并联运行	-	支持同规格型号串/并联运行扩展电压、电流、功率；并联为主从运行模式自动均流。
电压和电流斜率控制	-	可编程输出上升和下降斜率。编程范围：0.01～100V/S或A/S
LIST动态输出	-	可保存4个LIST程序文件，每个文件最多可编辑200步数据；有循环、连续、单步三种执行模式可选。
定时器功能	--	0-9999分钟可设定
快捷数据存储／调用	-	可储存4组常用的电压／电流等参数工作数据
保护	-	输出过压、过流、过载、过温、短路、输入欠压、过压保护
面板监控		25-410	40-300	80-170	200-55	360-35		500-25	750-16	1000-12	1500-8	2000-6
操作方式	-	编程器旋钮+多功能按键
显示方式	-	5位OLED屏显示输出电压、电流、功率，工作状态等信息；支持中、英文双语言菜单切换显示
电压显示精度	-	0.1%+0.1% F.S.					0.05%+0.1% F.S.		0.05%+0.05% F.S.
电流显示精度		0.1%+0.1% F.S.					0.1%+0.1% F.S.		0.1%+0.2% F.S.
电压设定值精度	-	0.1%+0.1% F.S.					0.05%+0.1% F.S.		0.05%+0.05% F.S.
电流设定值精度	-	0.1%+0.1% F.S.					0.1%+0.1% F.S.		0.1%+0.2% F.S.
设定值分辨率	-	5位OLED, 显示格式：99999，固定分辨率不升位，最高分辨率为：0.001
显示值分辨率	-	5位OLED, 显示格式：99999，当前值降一位，小数点自动升一位，最高分辨率为：0.001
环境适用性
工作环境温度/储存温度	°C	0℃～+40℃ / -20℃～+70℃
工作湿度/ 储存湿度	%	20～90%RH（无结露）/ 10～95%RH（无结露）
散热方式	-	温控调速风扇，保证电源正常工作的前提下兼顾风机噪声与工作温度。
外形尺寸/重量	-	25-410	40-300	80-170	200-55	360-35		500-25	750-16	1000-12	1500-8	2000-6
尺寸（不包含输出铜排等）	mm	480(430)W×88H×535Dmm（标准2U）
重量	Kg	25	25	20	20	20		20	20	20	20	20
