应用 | 适用于测量低粘度、非结晶,且对铜合金无腐蚀作用的气体或液体介质的压力。 在测量气体或蒸气时,该仪表的使用必须符合EN837-2标准所规定的安全使用规范。 |

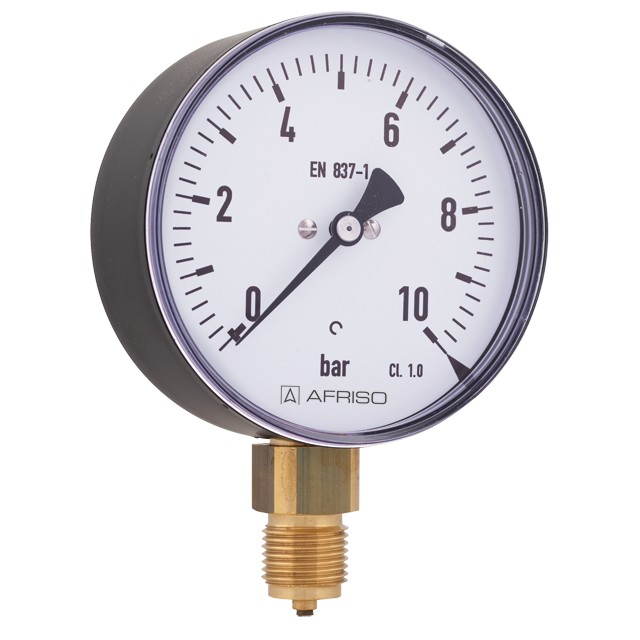

型号 | D2/ D3 |
公称直径 | 100 |
精度等级 | 1.0级 |
量程 | -1/0到 -1/+15 bar 0/0.6到 0/1000 bar |
负载能力 | 静态负载 ≤ 600 bar =满量程 >600 bar = 3/4 x满量程 动态负载 ≤600 bar = 0.9 x满量程 >600bar = 2/3 x满量程 瞬时压力峰值 ≤600 bar = 1.3 x满量程 >600bar =满量程 |
工作温度 | 介质温度: Tmax = +60 ℃ 环境温度: Tmin = -20 ℃; Tmax = +60 ℃ |
温度影响 | 如果测量元件的温度偏离+20℃,会产生一定偏差: 温度上升:约±0.4%/10K 温度下降:约±0.4%/10K 满量程的百分比值 |
防护等级 | IP 32 (EN 60529)
|
过程连接 | 铜合金,径向或轴向偏心 G1/2B – SW22 (EN837-1/ 7.3) |
测量元件 | 弹簧管,铜合金, ≤ 60bar “C”型管 >60bar螺旋管不锈钢 316 Ti/316 L |
机芯 | 铜合金
|
表盘 | 塑料,白色 刻度和数字为黑色 |
指针 | 铝,黑色 |
表壳 | D2 -黑色钢表壳 D3 -不锈钢304 |
视窗 | 嵌入式塑料 |
可选项 | ■电接点 ■限流螺丝 ■参考指针■特殊刻度 ■其他过程连接 可选项 |
