一、概述：

匝间冲击耐压试验仪采用“脉冲波形比较法”，以高压脉冲对电机或线圈绕组进行等效过电压模拟试验来检验线圈绕组的阻抗对称、平衡情况。即具有一定波前时间和规定峰值的脉冲电压波交替地直接施加于同一设计的被试品和参照品线组上，利用冲击电压在两者中引起的衰减振荡波形有否差异来区别电机绕组匝间绝缘是否良好，其差异程度反映了线圈匝间故障严重程度。对匝间短路，线圈电晕放电，局部短路，接线错误，线圈平衡等均有良好的鉴别。由于施加的高压脉冲波前时间短。能量小，故被认为是无损试验。

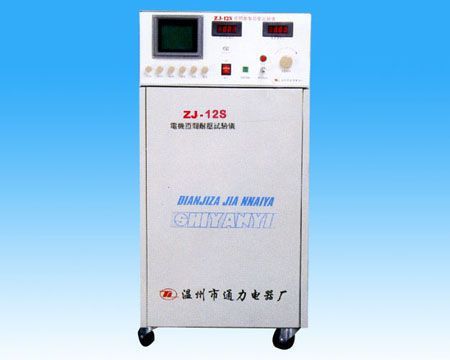

ZJ系列匝间冲击耐压试验仪采用单回路高压线路、峰值电压数字显示，波形示波器显示，整机电路集成化，操作方便简单。广泛适用于微特电机、中小型电机、高压电机、变压器、继电器、电磁阀等绕组的匝间绝缘试验。

二、技术参数：

峰值电压：0.5—10KV

峰值测试误差：≤5%

波形上升时间：0.2μS

工作电源：220V±5% 50Hz

功耗：小于800W

外形尺寸：98 cm×50cm×56cm

重量：约70Kg

适用范围：适用于中小型电机Y80—Y315，汽车，摩托车，电动自行车及电动工具电机
