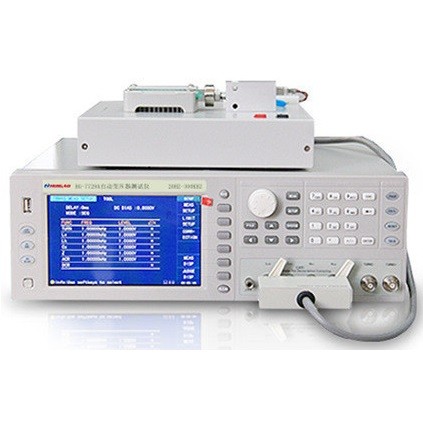

HG7729A/B/C/7739A/B/C系列自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20Hz-1MHz的测试频率，变压器扫描测试涵盖了变压器的各种低压参数，包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C，品质因素Q、串联等效电阻ACR、相位Ph、引脚短路检查PS、平衡测试BAL、LED正向压降Vf/反向电流Ir测试等。
技术参数 |
LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ DCR, TURN, Phase |
显示范围 | |Z|, R, X 0.00001 Ω — 99.9999 MΩ DCR 0.00001 Ω — 99.9999 MΩ |Y|, G, B 0.00001μS — 99.9999 S Turn-Ratio 1：0.001—1000：1 C 0.00001 PF — 9.9999 F D 0.00001 — 9.99999 Q 0.00001 — 99999.9 L 0.00001 μH — 99.9999 Kh θ (DEG) -179.999o — 179.999 o θ (RAD) -3.14159 — 3.14159 |
信号电平 | LCR测试：5 mV－2V；5mV – 10V(选配) 圈数测试：5 mV－10V 自动电平范围：5 mV－1 V 精度：5% 分辨率：1mV |
测试频率 | HG7729A 20Hz – 300kHz HG7729B 20Hz – 500kHz HG7729C 20Hz – 1MHz 20路变压器扫描测试 |
测试频率 | HG7739A 20Hz – 300kHz HG7739B 20Hz – 500kHz HG7739C 20Hz – 1MHz 20路变压器扫描测试+LCR数字电桥 |
扫描参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数,交流电阻,直流电阻,平衡,引脚短路, LED |
基本准确度 | |
