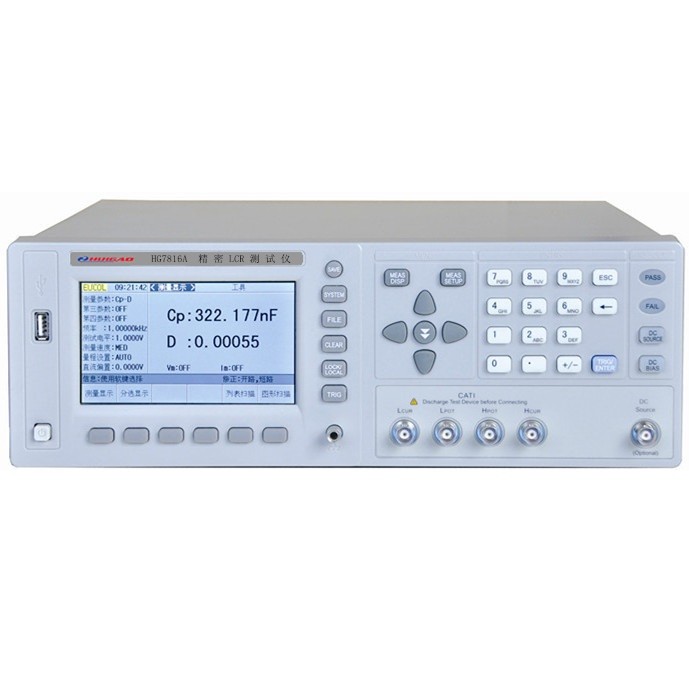

HG7816系列 精密LCR数字电桥是新一代高精度、宽测试范围、6位测试分辨率的阻抗测试仪器，高达200kHz的测试频率、10mV-2V的测试电压、内置典型直流偏压以及-10V-10V的DC电压源输出，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。仪器所提供的Handler、RS232C、GPIB等接口以及完善的命令系统可以轻松实现测试系统的组建。
技术参数 |
测试参数 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ,DCR(选配) |
显示范围 | |Z|, R,X 0.01mΩ - 99.9999MΩ |Y|, G, B 0.0001uS – 999.999S C 0.00001pF – 99.9999mF L 0.00001μH – 99.9999kH D 0.00001 - 9.99999 Q 0.01 - 99999.9 θ(Deg) -179.9° – 179.9° θ(Rad) -3.14159 – 3.14159 Δ% -999.99% - 999.99% DCR 1mΩ - 99.9999MΩ （仅HG7816A可选配） |
测试频率 | HG7816A 50Hz–200kHz,分辨率:1mHz HG7816B 50Hz–200kHz, 37个典型频率 |
测试电平 | 10mV – 2V，分辨率：1Mv ALC功能 10mV – 1V (HG7816B无) |
量程方式 | 自动, 保持 等效方式 串联、并联 |
输出/输入阻抗 | 10Ω, 30Ω, 100Ω |
