◆概述

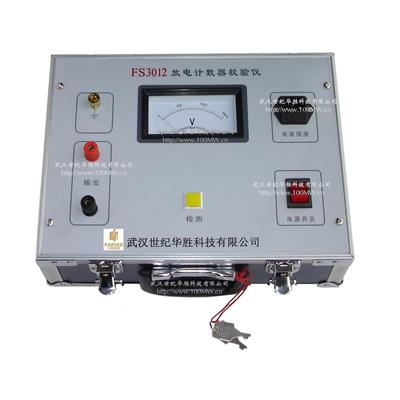

用于避雷器是保证电力系统安全运行的重要设备之一。避雷器动作计数器起着监测避雷器泄漏电流和记载雷击次数作用。避雷器泄漏电流的大小直接反映避雷器性能的好坏，试验人员一般都将泄漏电流值当作避雷器是否正常工作的重要依据；另外，每当雷雨季节来临之前，工作人员都要测试计数器能否可靠动作。 华胜FS3012避雷器计数器测试仪正是满足现场这种需要的实用仪器，检测避雷器计数器动作与否的专用测试仪器。

◆FS3012避雷器计数器测试仪工作原理

仪器原理示意图如下图所示。仪器内部冲击电流发生器产生8/20μs、100A的冲击电流波作用于动作计数器。

FS3012原理示意图（虚线框内）

C：充电电容    R：充电电阻     L：阻尼电感       D：整流硅二极管

r：分流器       B：试验变压器   V：静电电压表  CRO：高压示波器

◆FS3012避雷器计数器测试仪技术参数

☆  输入电压：220±10%，50±0.5Hz

☆  输出电流：8/20μs、100A的冲击电流

☆  输出电压：0～1200V

☆  仪器重量：5kg

◆ 仪器别称

避雷器放电计数器测试仪，避雷器动作计数器测试仪。
