◆ 概述

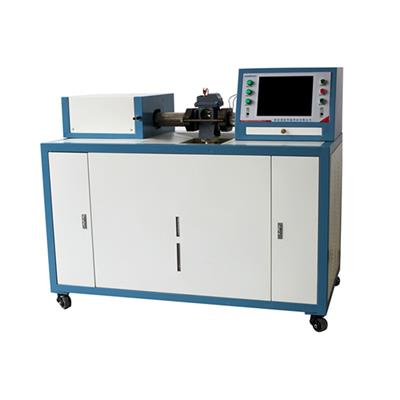

FS-WSJY瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理，采用新一代嵌入式控制和高精度传感器测量技术，准确检测瓦斯继电器动作流速值和动作气体容积值，测试速度快，准确性高，试验重复性好。采用操纵杆和自动气动传动机构，操作轻松省力，自动化程度高。适用于国产及进口各种型号瓦斯继电器的校验，可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。

 ◆FS-WSJY瓦斯继电器校验仪功能特点

☆

先进的管路设计与理论优化，高精度24位数字传感器，先进的数据采集卡和现场总线，新的ARM控制技术和分析策略，实现突破性的高精度测量

☆ 多种法兰盘变头

特殊设计，方便更换、测量稳定，可对各种规格（Φ25、Φ50、Φ80）瓦斯继电器进行高精度稳定测量

☆ 容积测量

通过巧妙的容积筒设计和特殊设计的压力传感器，以及精准的算法，实现了容积的实时精准测量。测量分辨率达到了2毫升

☆ 流速测量

通过巧妙的管道设计，配合法兰盘变头，采用特殊设计的流速采集系统，精准完成各种规格瓦斯继电器的流速测量，测量分辨率达到了0.01米/秒

☆ 密封测量

通过合理的管路设计与布局，利用空压机加压模拟瓦斯内部受压来检测继电器的密封性能。通过人工中断与智能检测中断相结合，在发生危险前会可靠中断操作，确保操作安全

☆ 设备性能稳定

采用集束总线布置，合理的数据采集、控制线路布局，有很好的电磁兼容性和抗干扰性能，保证了设备在恶劣环境下的稳定工作

☆ 操纵杆和气动传动

采用操纵杆和自动气动传动机构调节升降台，方便对准紧固，操作轻松省力，便于精准安装瓦斯继电器，保证了高精度测量，重复性好

☆ 大面积透明保护罩

可完整观看整个测量环境，直观判断继电器性能。结构坚韧，确保操作安全

☆ 大彩屏显示，界面美观

windows操作系统，20寸超大屏彩色LCD，工控鼠标键盘，网络通信，全中文彩色图形操作界面和实时帮助系统，操作直观、简单，可实现全部项目的自动测试，并可对结果进行查看、分析、存储和打印

◆FS-WSJY瓦斯继电器校验仪技术指标

流速检测范围：  Φ25：0～4.1m/s

                Φ50：0～3.1m/s

                Φ80：0～2.1 m/s

                小分辨率0.01m/s，精度0.2级

气体容积检测范围： 0～1000 ml，小分辨率2ml，精度0.2级

密封性能试验：     0.1～0.25MPa，0～120分钟，小分辨率1Kpa，精度0.2级

试验介质：         气体继电器试验介质为各类变压器油

工作电压：         控制系统：AC220V，50Hz

动力系统：         AC380V，功率5KW

工作温度：         -10℃～+60℃

外形尺寸：         1650×750×1400mm (长×宽×高)

净重：             220kg

◆仪器别称

瓦斯继电器校验台，瓦斯继电器校验仪
