◆概述

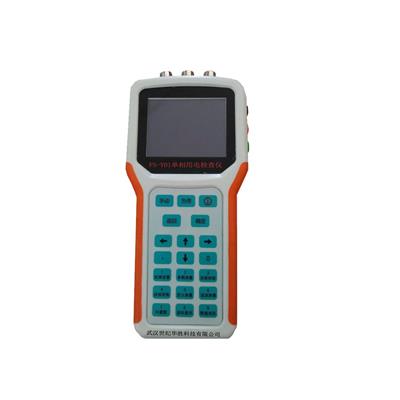

FS-YD1单相用电检查仪，是适用于现场的手持式电测仪表，可在不停电、不改变计量回路接线的情况下,直接测量电能表误差和校核电表常数；还可测量电压、电流、频率、功率、功率因数等参数；可输出高低频电能脉冲，供外接校验使用。并可在现场低负荷或空载时，由本检测仪提供约0.5A、2.5A、5A三档虚拟电流负载，使校验工作时间缩短从而大大提高工作效率。本检测仪还提供独特的无钳表测量方法，使误差测量更稳定可靠，准确度更高，接线更方便。采用中文菜单提示，操作更加简单明了；工作电源直接取自电网，极宽的适应范围免除您的后顾之忧；界面显示采用真彩高点阵宽温液晶（-20℃～+50℃），能保证在任何工作温度下清晰显示。

◆单相用电检查仪性能特点

1、不停电、在线测量电能表误差和校核电能表常数；可测量CT变比，电能表和CT的综合误差。

2、可实时测量电压、电流、相角、频率、功率、功率因数等电参数。

3、可以测量30次以内的谐波含量。

4、显示电压、电流向量图形，电压、电流的波形。

5、非常便捷地提供0.5A、2.5A、5A三档内置虚拟负载，在实负荷为零或接近于零的情况下方便现场校验。键盘开关控制虚拟电流输出，操作方便。单独使用本仪器提供的虚拟电流校验电能表误差不需钳表，接线更简单、准确度更高。

6、可存储1000条检测数据，检测数据可以传送到微机，根据需要可以和供电公司地管理系统相连接，方便数据管理及报告打印。

7、采用2.8寸320*240真彩液晶显示画面清晰；中文菜单提示操作，显示内容丰富，简便易用。

◆单相用电检查仪技术指标

1、测量范围与准确度：

      电压：85～265VAC； 准确度 0.5级

      电流：1～120%Ib，钳形互感器量程标配50A（可选配5A、20A、50A、100A、500A），内置量程5A；准确度 0.5级

      相位：0～360 º ；准确度 ±0.1 º

      频率：45Hz～55Hz；准确度 ±0.01Hzº

      功率：准确度 0.2级

      电能：准确度 0.2级

2、电能脉冲常数

      输入常数：

      常数范围：1～99999

      脉冲频率范围：0.001～10Hz

      输出常数：

3、功耗：<5VA

4、预热时间：<5min

5、绝缘与耐压

电压输入端对外壳加工频2kV/5mA持续1分钟，无击穿和闪络。

6、环境条件

温度：-20～50℃

湿度：相对湿度小于90%

◆ 产品别称

    用电检查器
