叶轮流量测量原理的数据感知终端，平衡式四片叶轮，低流速下有比较好的频率响应和分辨率
❖ 典型应用：
- 中、大型水处理工艺装备流量参数测量和控制
- 市政供水、中水水处理系统的工艺参数的测量
- 冷却水、纯水、高纯水等单相介质的流量测控
- 工业过程单相介质清水处理设备的流量测控
❖ 性能特点：
- 叶轮流量测量原理的数据感知终端
- 磁性元件包埋在叶轮中间，不与水体接触的工艺
- 陶瓷抛光轴衬高分子抗磨轴承，摩擦系数小耐磨性强
- 平衡式四片叶轮，低流速下有比较好的频率响应和分辨率
- 快流速时不产生阻滞现象，具有较平坦的线性度
- 多种流量工程单位可选择，满足不同地区的计量单位
- 八段修正程序设置为变送器提供良好的精度修正和平坦性
- 直接输出RS485测量数据和常规工业（4-20）mA电流环
- 数据与（4-20）mA对应关系可在APP下设置对应斜率
- 直接与DCS/组态显示/PLC连接实现数据传输，无须仪表协助
- 内置蓝牙，可直接用APP设置地址、速率，可察看运行记录
- DC 24V供电、电源无极性接驳（内部具有防呆自动识别）
- 满足（DN25～DN300）多种标准和非标口径管线设置
- 多种安装附件，支持多种材质（PVC、不锈钢）的管路安装
- DC 24V集中供电，变送器无极性接驳（内部自动识别）
- 优化的电磁兼容措施，满足电磁兼容2级，适应多种工业电磁环境稳定运行
❖ 主要技术指标：
量程范围 | 瞬时流量 | （0～2000）m3/h |
累积流量 | （0～99999999）m3 |
流速 | （0.1～5）m/s |
分辨率 | 0.001 m3/h |
精准度等级 | 2.0级 |
重复性 | 0.5％ |
稳定性 | ±1.0%/24h |
数据传输 | RS485；Modbus-RTU标准协议 |
变送传输 | 单通道(4～20)mA |
控制输出 | 单通道半导体光电开关， 50mA（Max），DC 30V |
电源供给 | DC 24V ±4V |
功率消耗 | ≤1.0W |
防护等级 | IP65 |
运行水温 | （0-50）℃ |
运行环境 | 温度：（0-50）℃ |
存储环境 | 温度（-10-60）℃ | 湿度≤85%RH（无冷凝） |
适用管径 | DN25～DN300(更大管径另行约定) |
安装方式 | 插入式管路安装（多种材质和规格的专业安装附件） |
质量 | 约0.3kg |
❖ 订购指南：

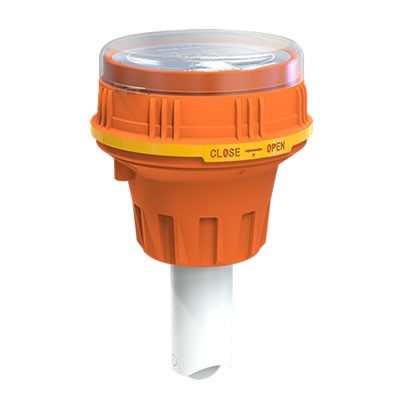

FCT-8920 流量（叶轮）数据采集终端
订货号 | 安装形式 | 安装座型号 | 材料 | 配合管径 |
2515054558 | 管路三通式 | F12DN25 | PVC | DN25 |
2515054905 | F12DN32 | PVC | DN32 |
2515054906 | F12DN40 | PVC | DN40 |
2515054907 | F12DN50 | PVC | DN50 |
2515054908 | F12DN65 | PVC | DN65 |
2515054918 | F12DN80 | PVC | DN80 |
2515054909 | F12DN100 | PVC | DN100 |
2515054910 | 管路胶黏鞍式 | F11DN65 | PVC | DN65 |
2515054911 | F11DN80 | PVC | DN80 |
2515054912 | F11DN100 | PVC | DN100 |
2515054913 | F11DN125 | PVC | DN125 |
2515054914 | F11DN150 | PVC | DN150 |
2515054915 | F11DN200 | PVC | DN200 |
2515054916 | F11DN250 | PVC | DN250 |
2515054917 | F11DN300 | PVC | DN300 |
2515054880 | 管路鞍型焊接式 | F21DN25 | 316L | DN25 |
2515054881 | F21DN32 | 316L | DN32 |
2515054880 | F21DN40 | 316L | DN40 |
2515054881 | F21DN50 | 316L | DN50 |
2515054882 | F21DN65 | 316L | DN65 |
2515054883 | F21DN80 | 316L | DN80 |
2515054884 | F21DN100 | 316L | DN100 |
2515054885 | F21DN125 | 316L | DN125 |
2515054886 | F21DN150 | 316L | DN150 |
2515054887 | F21DN200 | 316L | DN200 |
2515054888 | F21DN250 | 316L | DN250 |
2515054889 | F21DN300 | 316L | DN300 |
2515054471 | 管路插入焊接式 | DN50以上非标 管路 | 316L | DN50～300 |
