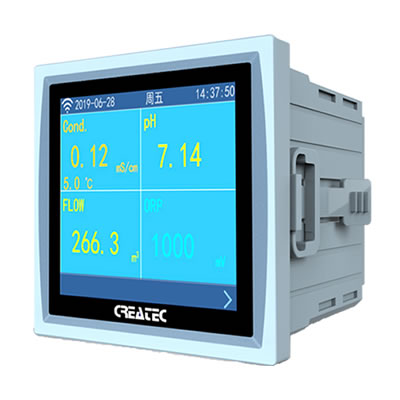

一表多用、不分属性、电阻式触屏，预留两路仪表，可配置电导/pH/温度/流量/压力等诸多板卡
❖ 典型应用：
- 面向工业过程分析、热工测控、化学制程、水质监测、离散控制，数据变送、物联数传，现场感知、比例控制、闭环调节等，一款不分属性的共享仪表
❖ 性能特点：
- 一表多用、不分属性、电阻式触屏
- 1/2/3/4路多个属性通道、多种显示风格可设
- 可采集两路、两线制（4-20）mA变送电流信息
- 数据总线支持RS485（Modbus RTU）数据感知终端采集
- 预留两路仪表，可配置电导/pH/温度/流量/压力等诸多板卡
- 可选择将任一通道的测量数值转换成（4-20）mA两线制输出
- 端口具外扩WiFi、DTU、RGPS、LoRa、Zigbee等物联网链路
- 继电器控制、无触点控制、比例脉冲控制，PID闭环控制俱全
- 内储大量计量工程单位，支持通讯协议自动链接和人为设置
❖ 主要技术参数：
人机交互 | 4吋真彩色触摸屏 |
数据采集 | RS485数据总线（下行）采集数据感知终端（最多四路） |
2路两线制（4-20）mA变送器 |
2路仪表板卡端口（属性可选择） |
通讯输出 | 上行RS485(多种无线终端可选配） |
1路两线制（4-20）mA输出（可任选一个通道和PID设置） |
控制关联(DI) | 光电隔离*2（DI—DO关联） |
控制输出（DO） | 单刀双掷*1路 | AC 220V；3A(max) |
单刀单掷*2路 | AC 220V；3A(max) |
光电开关*1路 | 100mA；30V(max)，比例脉冲/频率 |
电源供给 | DC（9-28）V宽范围；推荐DC 24V |
整机消耗 | 5W |
安装尺寸 | 面板尺寸:（100*100）mm | 开孔尺寸：（91*91）mm |
运行环境 | 温度：（0-45）℃ | 湿度：＜90%RH |
