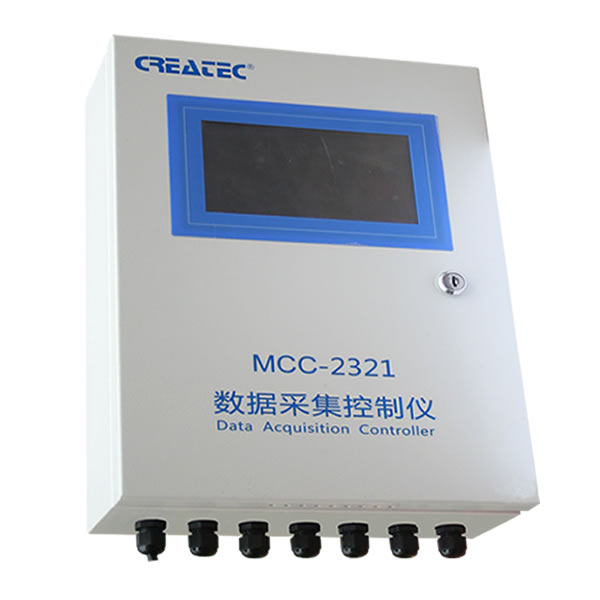

壁挂式安装、全密封(防水、防腐、防尘)设计,显示界面可以自由组态4/6/9/12 个参数的显示窗口,上行串口可以连接任意PLC、计算机、以及配置WIFI\Zigbee\4G\GPRS\LORA 无线远程模块
❖ 典型应用:
- 面向污水处理、环境水质监测、工业现场控制、化学制程等领域,实现就地多参数水质和热工侦测和离散控制、数据变送控制以及远程数据传输
❖ 性能特点:
- 壁挂式安装、全密封(防水、防腐、防尘)设计
- 显示界面可以自由组态4/6/9/12 个参数的显示窗口
- 上行串口可以连接任意PLC、计算机、以及配置WIFI\Zigbee\4G\GPRS\LORA 无线远程模块
- 下行端口的RS485 总线还可以支持多个WIFI\Zigbee\4G\GPRS\LORA 与传感器之间的无线通讯链路
- 下行RS485 总线和(4-20)mA 接收端口混搭,可接纳(1~12 个)任意测量属性的测量变送器
- 数采控制器内部储存了多种工程计量单位,可满足各种属性变送器的工程量计算配置
- 4 路变送输出,可选择任一路属性的信息进行(4-20)mA 变送输出,支持数据/mA之间的迁移;
- 当需要对某一通道参数进行PID 调节控制时该路mA 与通道之间关联,通过设置PID 三个参数设置实现闭环PID 的控制调节
- 4 路控制继电器可配置任意参数通道的超限报警控制或DI 关联(机械触点*3,电子触点*1),电子触点还可以与其中任意一路参数关联支持比例脉冲输出模式,向计量泵发送比例脉冲
❖ 主要技术指标:
通讯端口 | 上行从通道Modbus RTU 协议RS485 端口,与DCS 或服务器连接 下行主通道Modbus RTU 协议RS485 端口,与多个数字变送器连接 |
(4-20)mA接收 | 接纳4 路任意测量属性的两线制(4-20)mA 变送器 |
(4-20)mA发送 | 输出4 路两线制(4-20)mA 电流变送信号,可以组态任意信息属性 |
DI 输入 (干接点) | 4 路开关量输入,上拉电位、光电隔离,接收液位、压力、温度、 限位等现场二进状态事件信号,构筑相应的安全保护以及关联。 |
控制输出 | 机械触点 | 触点类型:单刀单掷*2 路;单刀双掷*1 路; 驱动能力:AC 220V @3A(MAX) |
电子开关 | 开关数量:半导体光电开关*1 路, 负载能力:50mA(max)AD/DC 30V |
供电电源 | 输入电压:AC(100~230)V 兼顾频率:50/60HZ | 输出电压: DC 24V±0.2 额定功率: 50W |
运行环境 | 温度:(0~50)℃ | 相对湿度:≤85%RH(无冷凝) |
储存环境 | 温度(-10~60)℃ |
防护等级 | IP45(钣金机箱) |
外形尺寸 | (高*宽*深)(410×280×120)mm |
