一、概述：

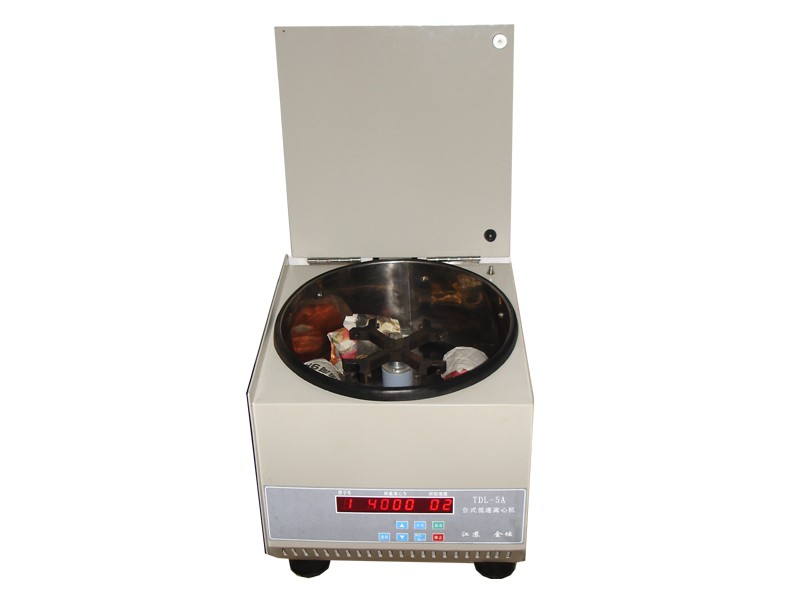

TDL-5 型台式低速大容量离心机具有运行平稳、噪音低、造型美观、配有安全门锁装置，自动调节平衡，控制精度高等特点，可广泛应用于生物化学、医学研究、药物学等科研单位。

本仪器可在环境温度为5℃～40℃，相对湿度不超过80％，周围无导电尘埃，爆炸性气体和腐蚀性气体的条件下安全地使用。

二、工作原理：

将装有等量试液的离心容器（离心瓶、离心管等）对称放置在水平转子内，通过电动机带动砖头高速旋转，产生的相对离心力（RCF）使试液分离，相对离心力的大小取决于试样所处的位置至轴心的水平距离即旋转半径R和转速n，其计算公式如下：

RCF=1.118×10^-5n²R (g)

n--------转速 (转/分)

R--------旋转半径 (厘米)

混合液中粒子分离、沉淀所需的时间Ts由下式计算：

27.4×(log_eR_max-log_eR_min)μ

Ts=———————————————— (分)

n²r²(σ-ρ)

式中： ρ-------------------混合液密度 （克/立方厘米）

μ-------------------混合液粘度 （泊）

n-------------------转速 （转/分）

r--------------------粒子半径 （厘米）

σ--------------------粒子密度 （克/立方厘米）

Rmax--------离心试液的底至轴心的水平距离（厘米）

Rmin---------离心试液的面至轴心的水平距离（厘米）

三、技术参数:

配用转头：

四、结构和性能：

离心机由主机、离心管和离心杯、电源线组成，为台式。

TDL-5最高转速为：4000r/min。

污染等级：2

1、电源开关 2、控制面板 3、门锁 4、平衡机构 5、密封件 6、转子 7、水平转子 8、转轴螺母 9、盖门 10、离心杯 11、电控系统 12、离心腔13、机架 14、支撑

五、安装与调试

离心机应放置在坚固平整的操作台面上，距墙10cm，周围无导电尘埃、无爆炸性和腐蚀性气体。试机前先接通电源，打开仪器盖门，转动转轴，观察转轴螺母是否上紧，确认正确到位后，用手按住左上角的安全开关，再按运转键，转动后立即停止，观察转轴转向，若逆时针旋转即为正确，离心机即可投入使用。

六、操作程序

（1）每支试管中等量放置样品后放入转子内，避免由于重量不均匀，放置不对称，而使仪器在运转过程中产生震动。

（2）盖好盖门，将仪器接上电源，打开仪器左侧的电源开关，此时仪器已处于待机状态。

（3）如需调调整仪器的运行参数，可按时间和转速相对应的“△”、“▽”键调至所需的参数值。

（4）按运转键启动离心机，运转指示灯亮，当仪器到达设定时间后自行停机，停机指示灯亮。

（5）离心机出厂时，已按常用要求对其工作转速和运转时间作了出厂设定，您可立即启动机器运行。如果出厂设定值与您的工作参数不对应，您可按操作说明重新设定，设定的转速不得超过转头所限定的极限转速。

七、保修说明

1、本仪器保修期为一年，在保修期内如人为因素造成仪器损坏，需本厂修理的需支付适当的修理费用。

2、用户如需购买离心管或碳刷等易耗品，请与我公司销售部联系。

九、电气原理图：

十、常见故障及排除方法：

十一、运输和贮存：

1、本仪器出厂时均按防雨、防潮、防震要求进行包装，并牢固地定位在包装箱内，用户在搬运过程中不允许将包装箱倒置或抛摔及剧烈的碰撞，以免损坏仪器或附件；

2、仪器若长时间不用时，应将仪器按防潮、防震的要求包装好，并贮存在5℃～40℃，相对湿度不大于80％的无腐蚀性气体和通风良好的库存内。

十三、开箱和检查：

1、按外包装箱的“向上”标志放置，拆开包装箱，（拆木制包装箱时，勿乱敲及乱撬，以免伤及仪器）取出仪器。

2、按包装箱内所附的装箱单清点检查仪器及附件，如有差错请及时与供应或我公司销售部门直接联系。
