一、 原理

本仪器利用永磁直电机带动偏心轮实现托盘左右来回振荡，通过调节电压，而有效地改变仪器的振荡频率，达到理想振荡速度。托盘上装有不锈钢网式**夹具固定试管、烧杯、烧瓶等溶器。

二、 用途

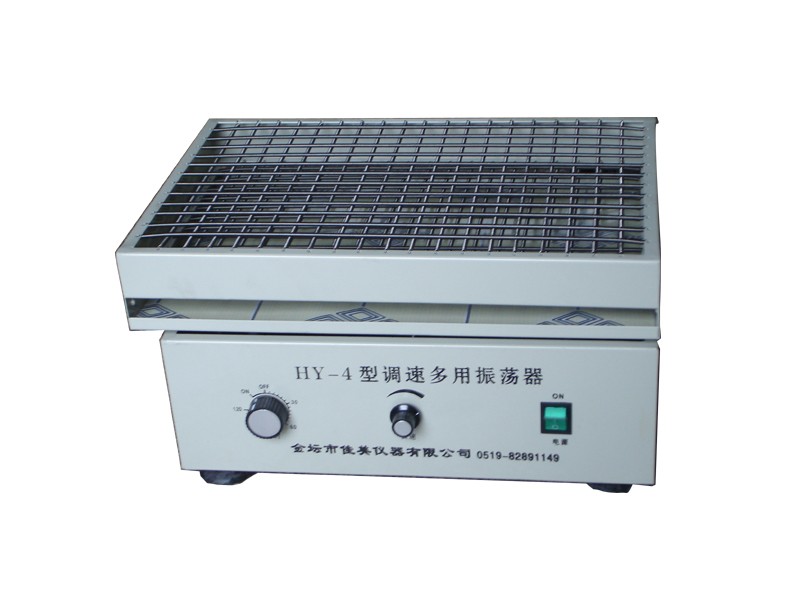

根据用户的需要，我厂生产的HY-4调速多用振荡器，该品种尽量采用新材料、新技术新工艺使产品面目一新，体积小、重量轻、使用方便。本仪器实用于卫生防疫、环境监测科研单位、大专院校及工矿企业等单位，化学分析及各种试样混合均匀场合，还适用于生物化学做各种菌类培养振荡使用。

仪器为落地式，整体重心低，在连续工作中平稳可靠其主要特点：

⑴**弹簧试瓶架特别适合作多种对比实验的生物样品的培养制备。

⑵设有机械定时

⑶无级调速，操作简便安全。

三、 使用方法

面板上配置有：电源开关，使用时先将定时器旋钮自线对准“ON”常开位置。将试验容器固定在托盘上，然后打开电源开关，再根据自己所需要振荡频率调节调速电位器旋钮。

1、在转速范围内中速使用，可延长仪器的使用寿命。

2、仪器应放置在较牢固的工作台上，环境应清洁整齐，温度适中，通风良好。

3、使用仪器前，先将调速旋钮置于最小位置。

4、装培养试瓶，为了使仪器工作时平衡性能好，避免产生较大的振动，装瓶时应将所有试瓶位布满，各瓶的培养液应大致相等。若培养瓶不足数，可将试瓶对称放置或装入其它等量溶液的试瓶布满空位。

5、选择定时，将定时器旋钮调至“定时”或“常开”位置。

6、接通外电源，将电源开关置于“开”的位置，指示灯亮。缓慢调节速度旋钮，升至所需转速。

7、每次停机前，必须将调速旋钮置于最小位置，再将定时器置“零”，关电源开关、切断电源。

三、技术参数

1、 振荡频率： 0～280次/分

2、 振荡幅度：20mm

3、 定时：0-120分

4、 电源：220V±10 50Hz

5、 整机功率：30W

6、 连续工作时间：24小时

7、 环境温度：-10～50℃

8、 装瓶量：三角烧瓶250ml×12、500ml×8、1000ml×6

10` 整机重量：11Kg

11、托盘尺寸：420×280mm

12、外形尺寸：420×280×220（mm）

四、维护保养

1、正确地使和注意仪器的保养，使其外于良好的工作状态，可延长仪器的使用寿命。

2、仪器在连续工作期间，每三个月应做一次定期检查：检查是否有水滴、污物等落入电机和控制元件上；检查保险丝、控制元件及紧固螺钉。

3、传动部分的轴承在出厂前已填充了适量的润滑脂（1号钙－钠基），仪器在连续工作期间，每六个月应加注一次润滑脂，填充量约占轴承空间的1/3。

4、仪器经长期使用，自然磨损属正常现象。仪器在使用一年之后，若发现电机有不正噪声；传动部分轴承磨损，皮带松动或出现裂纹；电控元件失效等故障，本企业将继续提供优质服务，予以协助处理。
