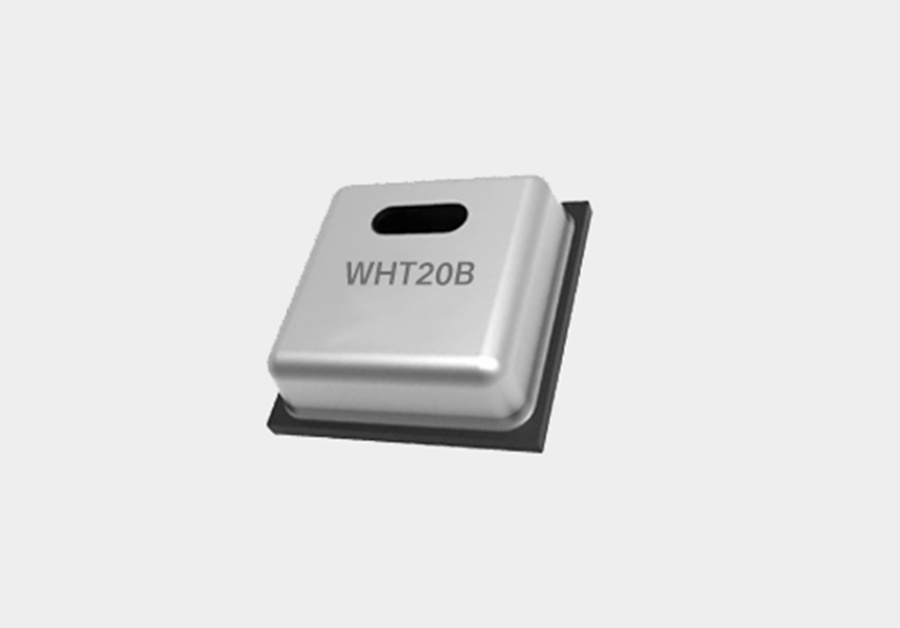

WHT20B温湿度传感器

型号:

WHT20B

产品介绍

WHT20B 温湿度传感器嵌入了适于回流焊的双列扁平无引脚 SMD 封装，温度和湿度信号可以在不同的引脚读出，底面 3.0×3.0 mm，高度 1.0 mm。传感器输出经过标定的数字信号，标准I 2C格式。 WHT20B温湿度传感器，包含一个全新设计的 ASIC专用芯片内置晶体管 Vbe 温度特性，实现高精度温度检测；同时包含一个电容湿度芯片，其中湿敏材料吸湿后介电常数变化实现环境湿度检测。并结合**的集成电路信号处理技术而成的双芯片解决方案。具有体积小、功耗低、可靠性高、兼容性好等优点。

产品优势

高精度，±3.0% RH和±0.5 ℃；宽电源电压范围，从2.0 V到5.5 V；采用SMD封装，适于回流焊  响应迅速、抗干扰能力强；高湿条件下优异的长期稳定性

产品应用

家电领域：家电、湿度调节、暖通空调、除湿机、智能恒温器、房间监视器；工业领域：汽车、测试及检测设备、自动控制；其他领域：数据记录器、气象站、医疗及其他相关温湿度检测控制。

技术指标

表1.湿度特性表

参数	条件	最小	典型	最大	单位
分辨率	典型		0.01		%RH
精度误差1	典型		±3.0		%RH
精度误差1	最大	见图1			%RH
重复性			±0.1		%RH
迟滞			±1.0		%RH
非线性			<0.1		%RH
响应时间²	t63%		<8		S
工作范围	3 extended	0		100	%RH
长时间漂移4	正常		<0.5		%RH/yr

表2. 温度特性表

参数	条件	最小	典型	最大	单位
分辨率	典型		0.01		℃
精度误差	典型		±0.5		℃
精度误差	最大	见图2			℃
重复性			±0.1		℃
迟滞			±0.1		℃
响应时间5	t 63%	5		30	S
工作范围	Extended³	-40		85	℃
长时间漂移			<0.04
