规格

其它

标准工作特性

机械特性

轴径：6mm/8mm/10mm（实心轴），8mm/10mm/12mm（空心轴）

最大转速：6000 RPM

电气特性

电源电压：驱动器型(R)：5VDC

驱动器型(M)：10～30VDC电源输入，5VDC输出

推挽型(K)：10～30VDC， 推挽型(KL)：5～24VDC

RS422A型(I)：10～30VDC， RS422A型(IL)：5～24VDC

电压型(V)：10～30VDC， 电压型(VL)：5～12VDC

集电极开路型(C)：10～30VDC

集电极开路型(CL)：5～12VDC

集电极开路型(CM)：5～24VDC

最大消耗电流：R,M,I,IL:150mA,K,KL,V,VL,C,CL,CM:80mA

环境特性

轴端防护等级：IP50

外壳防护等级：IP65

工作温度：≤1024PPR: -10°C～+70°C; >1024PPR: -20°C～+85°C

储存温度：-25°C～+85°C

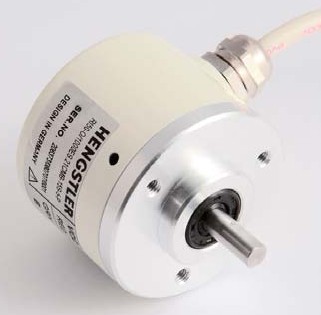

轻载光电增量编码器 RI50应用举例

- 木材加工机械

- 变频电机

- 自动化机械

- 工业机械人

- 包装机械

- 玻璃机械

- 陶瓷机械

- 制药、医疗机械

- 印刷机械

- 机床

- 纺织
