一、用途

本仪表用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电器的绝缘电阻。

ZC11D型仪表主要适用于电阻丝应变之绝缘测定。

二、规格及性能

1. 使用条件：温度（-25℃— 40）℃，相对湿度不大于80%

2. 摇柄额定转速：150r/min

3. 刻度弧长：约80mm

4. 外形尺寸： axbxh （215x135x130）mm

5. 重量：约2.5kg

6. 倾斜影响：当仪表自水平位置向任一方向倾斜5 o时，仪表允许改变量为等级指数的50%

7. 外磁场影响：当外界磁场强度为0.4KA/m时，仪表允许改变量为等级指数的100%

8. 规格：测量范围、额定输出电压、准确度绝缘电阻耐压等见表

三、操作与说明

1. 本仪表在使用时必须远离磁场、水平放置。

2. 在作绝缘测定时可将被测物的两端分别接在“接地”及“线路”两接线柱上，转动摇柄，即可测得电阻数值。见图一

3. 在作通地测定时，将被测端接“线路”而以良好的地线接于“接地”柱上。见图二

4. 在进行电缆芯对缆壳的绝缘测定时，除将被测两端分别接于“接地”与“线路”两接线柱上，在将电缆壳芯之间的内层绝缘物接“屏蔽”以消除因表面漏电而引起的测量误差。见图三

5. 接线柱与被测物之间连接不能用绞线，应分开单独连接，不致因绞线绝缘不良而影响读数。

6. 在雷电或邻近一、有高压导体的设备时，禁止用仪表进行测量。只有在设备不带电，又不可能受其他电源感应而带电时，才能进行。

7. 在进行测量后对被测物一定要进行充分放电，以保障设备及人身安全。

8. 转动摇手柄时应又慢变快，如发现指针指零时不允许继续用力摇动，以防线圈损坏。

9. 应尽量避免剧烈、长期的震动，使表头轴尖、宝石受损而影响准确度。

10. 仪表在不使用时放在固定的厨内，环境气温不宜太冷或太热，切忌放于污秽、潮湿的地上，并避免置于含腐蚀作用的空气（如酸、碱等蒸气）附近。

四、 电气原理图

本仪表贯彻GB/T7676-1998国际标准

五、成套性

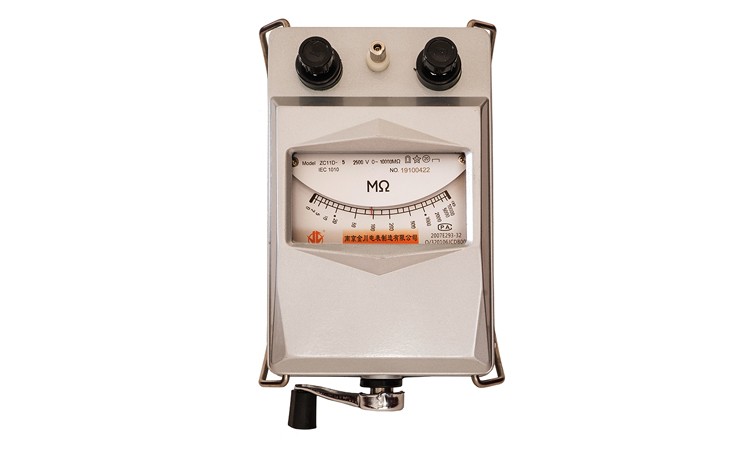

1. ZC11D型绝缘电阻表 1台

2. 校验棒 1副

3. 使用说明书 1本

4. 合格证 1份

六、其它

1. 仪表自用户购买日起18个月内，如用户完全遵守使用说明书中所规定的使用规则，且原厂封印仍完整的条件下，发现仪表不能正常工作时，则制造厂应负责免费给予更换或修理，并与本厂销售部联系。

2. 制造厂有权对仪表进行更改恕不另行通知。
