一、 概述

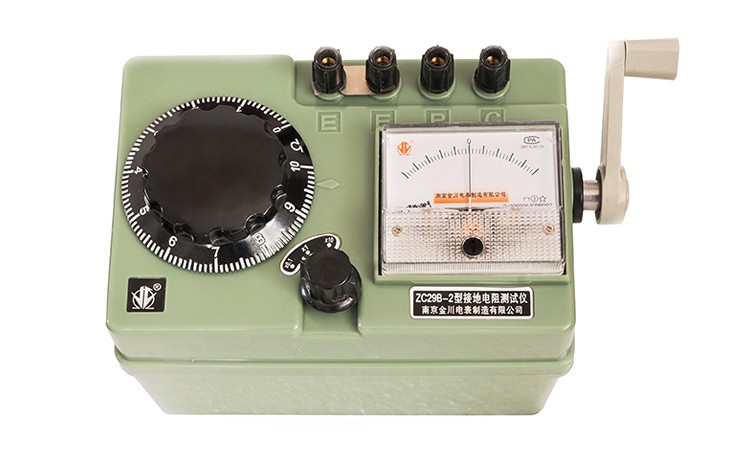

ZC29B型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。

ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。全部机构装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。

本仪表执行标准GB/T7676-1998国家标准。

二、 规格、性能及技术指标

1、 规格

2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。

3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。

4、摇柄额定转速：150r/min。

5、倾斜影响：仪表向任何一方倾斜5o时，其指示值的改变量不超过准确度的50%。

6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。

7、绝缘电阻：在常温常湿下不小于30 MΩ。

8、绝缘强度：线路与外壳之间的绝缘能承受50 Hz的正弦波交流电压1kv历时1min。

9、外形尺寸：a x b x h （172x116x135）mm。

10、重量：约1.5kg（包括附件）。

三、使用说明

1、使用连接导线要求见下表：

A、标准连接导线配备：

B、测量结果乘以2倍的连接导线配备：

2、接线方法（见图1）

3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。连接处必须接触良好，否则测量结果不准确。

4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。

5、将倍率开关2置于大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。

6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。如果使用“E’5m、P’10m、C’20m”导线，其测量结果乘以2倍才是被测接地点的接地电阻值。

7、当测量接地电阻小于1Ω时，选择ZC29B-2型接地电阻表把倍率开关置于小档（X0.1）档，将 2个E端的连接片打开，增加一根5m(0.75 mm2)的导线，分别连接到被测接地体上，以消除测量时连接导线电阻引起的附加电阻。

8、当检流计的灵敏度过高时，应将插入土壤中的二极探棒浅一些，当检流计的灵敏度过低时，可沿探棒注水使其湿润。遇水泥地时可将接地探棒平放加水，并将湿毛巾等覆盖在接地探棒上在测量（注意测量误差）。

9、土壤电阻率的测量（见图2）

A、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。

B、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。

C、打开2个E连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。所测电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。a:棒与帮间的距离（cm）.P:该地区的土壤电阻率。上图所得的电阻率，可近似认为是被埋入棒之间区域的平均土壤电阻率。

10、导体电阻的测量和该表是否正常的判定（见图3）

A、对于四个端钮的仪表，E、E二端短接，P、C二端短接，将被测电阻接E、P之间即可。

B、选择好倍率开关摇动发电机摇柄150r/min。转动电位器刻度盘使检流计指针指在“0”位上，此时刻度盘的读数乘以倍率档即为被测导体电阻。

C、接地电阻表是否正常的判定：用该表附件中的长的40米（或20米）分别将导线头、尾连接到E、P（E、E二端短接，P、C二端短接）之间即可。倍率开关置于X1（或X0.1）档摇动发电机摇柄150r/min，转动刻度盘旋钮使检流计指针指在“0”位上，此时刻度盘读数乘以倍率档即为导线电阻（约1Ω或2Ω左右），说明该表为正常。

四、安全警告

1、禁止在有雷电或被测物带电时进行测量。

2、该表必须由能胜任的、经培训的人员使用，并严格按照本说明进行操作。

3、对于误用、未按本手册说明或安全规程进行测量所导致的损坏仪表或人员伤害，本公司将不承担任何责任。

4、必须阅读并理解本手册中的安全规定，且在使用本仪表时严格遵守。

五、产品成套性

1、接地电阻表 壹台

2、辅助探棒 贰根

3、导线 5m、20m、40m各壹根

4、使用说明书 壹份

5、产品合格证 壹份

6、背包 壹只

7、皮箱 壹只

六、质量保证

1、在用户遵守使用说明及储运规定条件下，从制造厂发货之日12个月内，产品因质量不良而不能正常工作的制造厂免费为用户修理。

2、因用户使用、保管不当而损坏的公司酌情收费。
