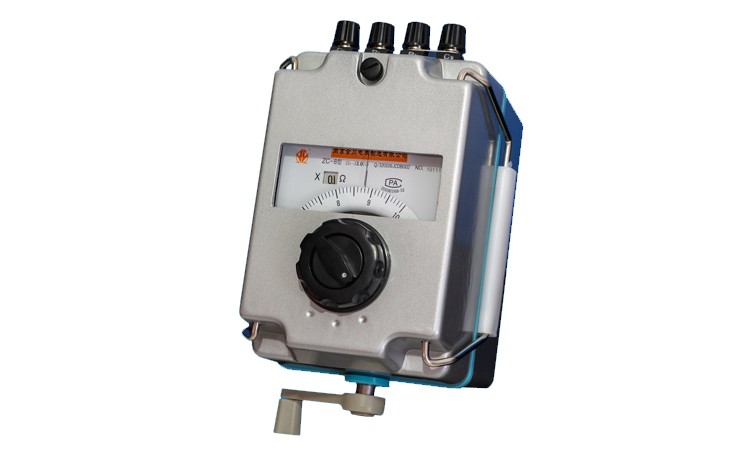

ZC-8型接地电阻表

一、 概述

ZC-8型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。

本仪表执行标准GB/T7676-1998国家标准。

二、 规格、性能及技术指标

1、 规格

2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。

3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。

4、摇柄额定转速：120r/min。

5、倾斜影响：仪表向任何一方倾斜5o时，其指示值的改变量不超过准确度的50%。

6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。

7、绝缘电阻：在常温常湿下不小于30 MΩ。

8、绝缘强度：线路与外壳之间的绝缘能承受50 Hz的正弦波交流电压1kv历时1min。

9、外形尺寸：a x b x h （170x110x164）mm。

10、重量：约4.0kg（包括附件）。

三、主要结构及工作原理

1、ZC-8型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。全部机构装在箱体内，辅助探棒及导线等装于背包内，携带极为方便。

2、本型仪表工作原理见图，当仪表发电机以每分钟120转以上的速度转动时，使产生交流电压。

四、使用说明

1、接地电阻的测量（见图1）

1.1、沿被测接地极E′使电位探针P′和电流探针C′依直线彼此相距20米，且电位探针P插于接地极E′和电流探针C′之间。

1.2、用导线将E′、P′和C′连与仪表相应的端钮。

1.3、将仪表放置水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整至中心线。

1.4、将“倍率开关”置于大倍数，慢慢转动发电机摇柄，同时旋转“测量标度盘”使检流计指针指于中心线。

1.5、当检流计的指针接近平衡时，加快发电机摇柄的转速，使其达到120r/min以上，调整测量标度盘使指针指于中心线上。

1.6、如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小倍率，再重新调整“测量标度盘”以得到正确读数。

1.7、用“测量标度盘”的读数乘以“倍率标度”盘的倍数即为所测的接地电阻值。

2、土壤电阻率的测量（见图2）

2.1、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。

2.2、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。

2.3、打开C2和P2连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。

2.4、所测电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。a:棒与棒间的距离（cm）.P:该地区的土壤电阻率。上图所得的电阻率，可近似认为是被埋入棒之间区域的平均土壤电阻率。

3、导体电阻的测量（见图3）

3.1、对于三个端钮的仪表，短接P、C二端钮后，将被测电阻接E及P、C短接端即可。

3.2、对于四个端钮的仪表，将C1、P1短接及C2、P2短接，然后将被测电阻分别接于C1、P1短接端和C2、P2短接端。

3.3、接地电阻表是否正常的判定：用该表附件中的长的40米(或20米)分别将导线头、尾连接到C2、P2之间即可。倍率开关置于X1（或X0.1）档摇动发电机摇柄120r/min，转动刻度盘旋钮使检流计指针指在“0”位上，此时刻度盘读数乘以倍率档即为导线电阻（参考值约1.3Ω-1.9Ω或0.7Ω-1Ω），说明该表为正常。

五、注意事项

1、当检流计的灵敏度过高时，应将插入土壤中的二极探棒浅一些，当检流计的灵敏度过低时，可沿探棒注水使其湿润。

2、当大地干扰信号较强时，可以适当改变手摇发电机的转速提高抗干扰能力，以获得平稳读数。

3、当接地极E′和电流探针C′之间的距离大于40米时，电位探针P′的位置可插在离开E′，C′中间直线几米以外，其测量误差可忽略不计。当接地极E′和电流探针C′之间的距离小于40米时，则应将电位探针P′插于E′与C′的直线中间。

4、当测量接地电阻小于1Ω时，选择ZC-8型(0-100Ω)的接地电阻表把倍率开关置于小档（X0.1）档，将 2个E端的连接片打开，增加一根5m(0.75 mm2)的导线，分别连接到被测接地体上，以消除测量时连接导线电阻而产生的误差。（见图4）

六、运输与保管

1、仪表运输及使用时应小心轻放避免剧烈、长期的震动，以防表头轴尖和宝石受损而影响仪表的准确度。

2、仪表在不使用时应放于固定的厨内，环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸汽）之中。

七、质量保证

1、仪表自用户购买起12个月内，当用户完全遵守使用说明书中所规定的使用规则，且原出厂封印仍完整的条件下，发现仪表不能正常工作时，则制造厂应负责免费给予更换或修理，并与本厂销售科联系。

2、制造厂有权对仪表进行更改恕不另行通知。

八、产品成套性

1、接地电阻表 壹台

2、辅助探棒 贰根

3、导线 5m、20m、40m各壹根

4、使用说明书 壹份

5、产品合格证 壹份
