PC 示波器和混合信号示波器

功率、便携性和性能

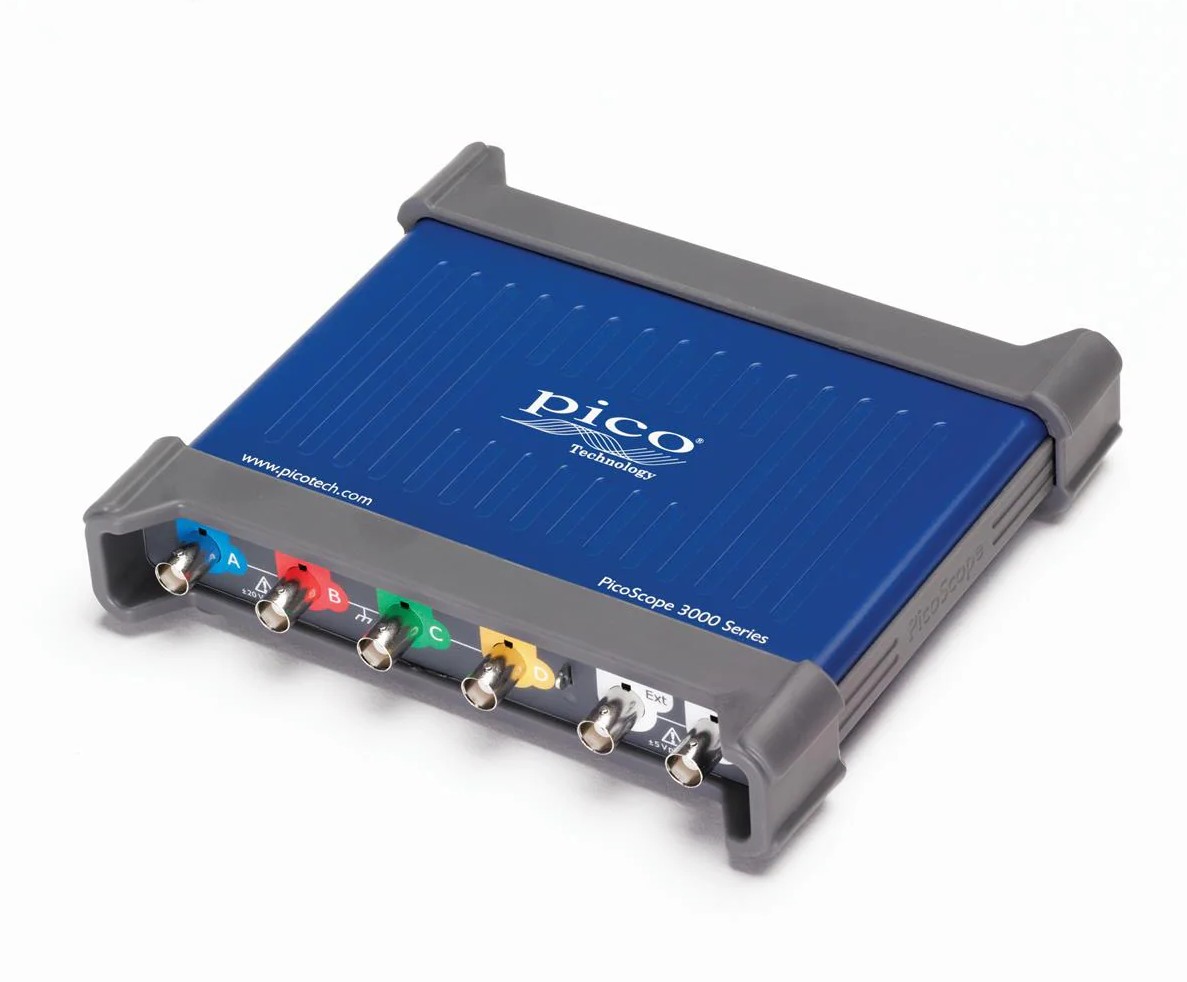

PicoScope 3000 系列 USB 供电 PC 示波器小巧、轻便、便携，可以轻松放入笔记本电脑包中，同时提供一系列高性能规格。

这些示波器提供 2 或 4 个模拟通道和一个内置函数/任意波形发生器。MSO 型号增加了 16 个数字通道。主要性能规格：

200 MHz 模拟带宽

1 GS/s 实时采样

512 MS缓冲存储器

每秒 100,000 个波形

16 通道逻辑分析仪（MSO 型号）

标准解码 30 多种串行协议

任意波形发生器

USB 3.0 已连接并供电

标准串行解码和模板测试

Windows、Linux 和 Mac 软件

在先进的 PicoScope 软件的支持下，这些设备为许多应用提供了理想且经济高效的套件，包括嵌入式系统设计、研究、测试、教育、服务和维修。

高带宽和采样率

尽管尺寸紧凑、成本低廉，但高达 200 MHz 的带宽却丝毫不影响性能。此带宽与高达 1 GS/s 的实时采样率相匹配，可详细显示高频。对于重复信号，通过使用等效时间采样 (ETS) 模式，大有效采样率可提高至 10 GS/s。

其他示波器的大采样率较高，但如果没有深内存，它们就无法在长时间基数上维持这些速率。PicoScope 3000 系列提供高达 5.12 亿个样本的内存深度，比这个价格范围内的任何其他示波器都要多，这使得 PicoScope 3406D MSO 能够以 1 GS/s 的速率采样，一直到 50 ms/div（总捕获时间为 500 ms）。

管理所有这些数据需要一些强大的工具。有一组缩放按钮，以及一个概览窗口，只需用鼠标或触摸屏拖动即可缩放和重新定位显示。缩放倍数可达几百万。波形缓冲区、掩模极限测试、串行解码和硬件加速等其他工具与深内存配合使用，使 PicoScope 3000 系列成为市场上强大的示波器之一。

混合信号能力/逻辑分析仪

PicoScope 3000D 系列混合信号示波器包含 16 个数字输入，以便您可以同时查看数字和模拟信号。

数字输入可以单显示，也可以按命名组显示，并以总线式显示二进制、十进制或十六进制值。可以为每个 8 位输入端口定义从 -5 V 到 +5 V 的单逻辑阈值。数字触发器可以由任何位模式与任何输入上的可选转换相结合来激活。可以在模拟或数字输入通道上设置高级逻辑触发器，或同时在两者上设置高级逻辑触发器，以启用复杂的混合信号触发。

数字输入为串行解码选项带来额外的功能。您可以同时解码所有模拟和数字通道上的串行数据，从而为您提供多达 20 个数据通道。例如，您可以同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号！

应用说明： 使用 PicoScope 混合信号示波器调试 I²C 总线

混合信号示波器/逻辑分析仪（滚动红色圆圈查看说明）

玩

串行总线解码和协议分析

PicoScope 包含的串行解码器比市场上任何其他示波器都要多（40 个，并且还在增加）。所有解码器均作为标准配置*，无需额外选配或购买许可证。我们的定期免费软件更新会在新解码器发布时提供它们。要及时了解我们新的软件版本和串行解码器产品，何不订阅我们的月度新闻通讯。

*确保您选择的 PicoScope 设备的带宽足够高，可以捕获您想要解码的信号。主要特点：

解码 并显示多种协议： 您可以同时解码多种不同的协议（例如 CAN、LIN 和 FlexRay）。的限制是可用通道的数量。PC 显示器的高分辨率非常适合这种复杂的应用。

数据可视化：在公共时间轴上直接在波形下方查看十六进制、二进制、十进制或 ASCII 格式的解码数据。错误帧以红色突出显示，以便快速识别，并可放大以详细调查噪声或信号完整性问题。

图形格式 在波形下方的公共时间轴上显示解码数据，错误帧用红色标记。可以缩放这些帧以调查噪声或失真。

详细表格格式：查看已解码帧的完整列表，包括所有数据、标志和标识符。使用过滤功能可以关注特定帧或搜索具有特定属性的帧。统计选项可以更深入地了解物理层，显示帧时间和电压水平。单击表格中的任何帧可放大其相应的波形。

导出和离线分析：轻松导出表格视图数据以供离线查看和分析，确保您可以随时随地处理数据。

链接文件功能：通过将值交叉引用到人类可读的文本来加速您的分析。

导入：PicoScope 可以使用电子表格将十六进制数据解码为用户定义的文本字符串。

了解为什么 PicoScope 是要求串行解码精度和效率的专业人士的。

有关串行总线解码和协议分析的更多信息 - 概述 >>

任意波形和函数发生器

所有 PicoScope 3000D 设备前面板上均有内置函数发生器（正弦波、方波、三角波、直流电平、白噪声、PRBS 等）。PicoScope 3000D MSO 型号的后面板上有连接器。

除了设置电平、偏移和频率的基本控件外，更高级的控件
