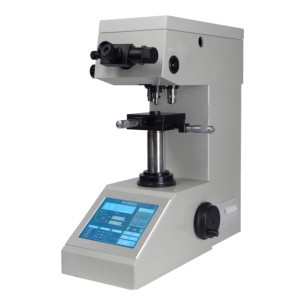

美泰MHVS-Z系列触摸屏数显自动转塔维氏硬度计，基于正四棱锥形金刚石压头压入试样表面以产生压痕的力学原理，通过测量压痕的对角线长度以实现材料硬度的测量，可针对微小试件、薄形试件、热处理工件等进行表面（渗镀层）的维氏硬度试验，其造型新颖美观、性能稳定、构造坚固、可靠性高、操作简单，采用高倍率光学测量系统、调节冷光源、光电传感等技术，借助计算机辅助手段以实现强大的功能。被广泛地应用于五金加工、电子行业、模具配件、钟表制造、工程质检等领域，是科研机构、精密的加工制造业及质检部门进行材料试验的理想硬度测试仪器。

功能用途

工作原理

显微维氏（或努氏）硬度的测试原理是采用规定的正四棱锥金刚石压头，将选定的固定实验力（载荷）压入试样表面，并保持一定时长（保荷），然后卸除实验力（卸荷），在试样表面残留出一个底面为正方形的正四棱锥或克努普压痕，通过测微目镜测量其对角线的长度（国家标准规定维氏硬度压痕对角线长度范围为（0.020～1.400mm）得到压痕的面积，进而得到对应的维氏（或努氏）硬度值。

维氏硬度测量原理图

通常维氏硬度值可按照以下公式来换算： HV = 常数×试验力/压痕表面积 ≈0.1891 F／d2 ；

注：HV：维氏硬度符号；F：试验力（N）；d：压痕两对角线d1、d2的算术平均值。

工作条件

操作温度：18℃～28℃；

相对湿度：≤65％；

在无震动，周围无腐蚀性介质的环境中；

在稳固的基础上水平安装。

仪器特点

高精密步控电加载技术，主试验力加载速度快，效率高；

各项操作过程和试验结果的数据均可在屏幕上显示；

通过屏幕能调节测量光源强弱；

测量压痕更稳定；

能预置试验力保荷时间；

广泛适用于微小试件、薄形试件、热处理工件等进行表面（渗镀层）的维氏硬度试验，可满足科研机构，精密的加工制造业及质检部门等材料试验的需求；

本品为光机电一体化高新技术创新产品，配备自动转塔装置，物镜与压头可实现自动转换，测试效率高；

设有多种小负荷维氏硬度标尺可供选择；

支持洛氏、布氏、克氏等多种硬度制式转换；

配备高速热敏打印机，可实时打印测试结果；

造型新颖、构造坚固、采用金刚石压头，坚固耐磨，可靠性高、读数直观、测量精准；

主机稳定性好，工件表面质量和人为操作因素对硬度测试结果的影响较小；

采用大屏LED液晶显示器，操作简单方便，可直观显示测试结果；

采用高倍率光学传感系统和高精度光电传感技术，测试点定位准确，测试结果更加精准；

采用可调冷光源测量系统，可通过软件控制光源强弱；

JJG151-2006，GB/T 4340， ISO/DIN6507，ASTM E-384等国内外相关标准。

操作方法及注意事项

开关板位于仪器的后侧，由附件箱中取出电源线接上电源。

打开电源开关，主屏幕点亮，按要求选择试验力。

此时主屏幕显示，每次开机首先必须校准零位! 顺时针转动鼓轮，视场内的刻线就相近移动，当两刻线的边缘相接近时，透光间隙逐渐减小。当两刻线处于有无光隙的临界状态时，长按目镜上的按钮5秒左右（即清零），此时仪器进入待机状态。此时可放上试样，聚焦后按“启动”键启动测试。

硬度计开机时会自动使20x物镜转至主体正前方位位置(光学系统放大倍率200x，测量状态)，10x的物镜作为观察之用(光学系统此时的放大倍率为100x)

将标准试块或试样要放在试台上(置于物镜的中心位置)，转动调焦手轮上升丝杆，当物镜下端与试块或试样相距1～3mm时，可观察到亮度渐渐增强，说明聚焦面即将来到，此时应缓慢转动调焦手轮 ，直至目镜中观察到试块或试样表面的清晰成像，焦距己调好。

如观察到的试块平面成像有局部亮、暗状况，则可调节光源装置上的三个调整螺钉，使光源处于中心位置，如果视场太亮或太暗，则可直接按面板上的“↑”“↓”键，将光亮度调到舒适清晰状态。

如果想观察到试块表面上较大的视场范围(如需找寻预置的位置等)，将10x物镜转换到主体的正前方，20x物镜的焦平面与10x物镜的略有差异，可通过转动调焦首轮上下移动试样聚焦，移动 x—y平台，可找到预置位置。

注：如果要进行硬度试验，请将20x物镜转动到主体前方，使成像清晰，因为该仪器以20x物镜成像为基准调整好各部件间的配合。

按面板“启动”键仪器开始加荷，这时主屏幕右上方显示“测试中”表示正在测试,结束后20X物镜会自动转回测量位置，同时蜂鸣器发出“嘀”声 ，表示本次试验结束，可以测量。

注：如试样表面凸凹不平或有多个面组成时，在进行压头切换时，要小心防止压头碰及试样。

观察目镜中的压痕成像，控制测试头上下移动使其成像清晰，因为压痕有深度，在放大200x物镜时，微小的深度仍对焦平面有影响，这是正常的。

移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间处于无光隙的临界状态时（见下图），长按目镜上的按钮5秒左右（即清零），这时主屏幕上d1：的数值为零，即为术语中的零位。

转动右边的手轮使刻线分开，然后移动目镜左侧鼓轮，使左边的刻线移动，当左边刻线的内侧与压痕的左边外形交点相切时，再移动右边刻线，使其内侧与压痕外形交点相切，按下目镜上测量按钮，对角线长度d1的测量完成，移动目镜90°，以上述的方法测量对角线长度d2，按下测量按钮，这时主屏幕显示本次测量的示值和所转换的硬度示值，如果认为测量有误差，可重复上述程序再次测量。

**次试验结束(指试验后测量)，方可进行**次试验，按照检定规程要求，**点压痕不计数，所以**点压痕的硬度示值作为记入试验次数中的**次，此时主屏幕状态显示测试次数中显示：1次。

当在目镜中观察到压痕成像过大时(指目镜视场的60％作为有效视场)，请减小试验负荷，否则所得到的示值有一定的误差，如在目镜中观察到的压痕较小，可增大试验的负荷(必须在允许范围内，否则可能击穿试件)，这样可提高测量的精度。

点击主界面中的“控制”按钮，进入控制界面，按相应的“右镜头”“压头”“左镜头”可以控制10X和20X镜头和压头切换，滑动亮度调节处方块，然后按“确定”可以调节照明亮度。

仪器的保养与维护

美泰MHVS-Z系列数显自动转塔维氏硬度计属精密检测仪器，使用中应特别注意如下事项：

在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故；

仪器搬运时应托底搬运，禁止横倒，搬运前请拔去电源插头，固定测量杠杆并取下砝码和吊杆；

仪器安装调试时请小心地撕下用于保护压头的防震胶带纸，若用力过猛将会导致压头定位精度不准；

被测试件的表面应平整光滑，不得有污物、氧化皮、凹坑及显著的加工痕迹；

金刚石压头和压头轴是仪器的核心部分，在操作时应谨慎小心，切勿触及压头；

为保证测试精度，使用时压头应保持清洁，如压头沾有油污或灰尘等污渍，可用脱脂绵沾上酒精(工业用)或乙醚在压头顶尖处小心轻擦干净；

长时间不使用时应罩上防尘罩，以免灰尘进入机器内部，硬度块、压头使用后应涂上防锈油，防止生锈；

长时间闲置后的再次启用，应将电器元件预热后再进行测试实验；

应每年至少一次做周期性检定，以保证硬度计的准确性；

更换保险丝或取下砝码时，应首先切断电源；

请勿擅自拆装本仪器，维修相关事宜请咨询美泰科仪售后部。
