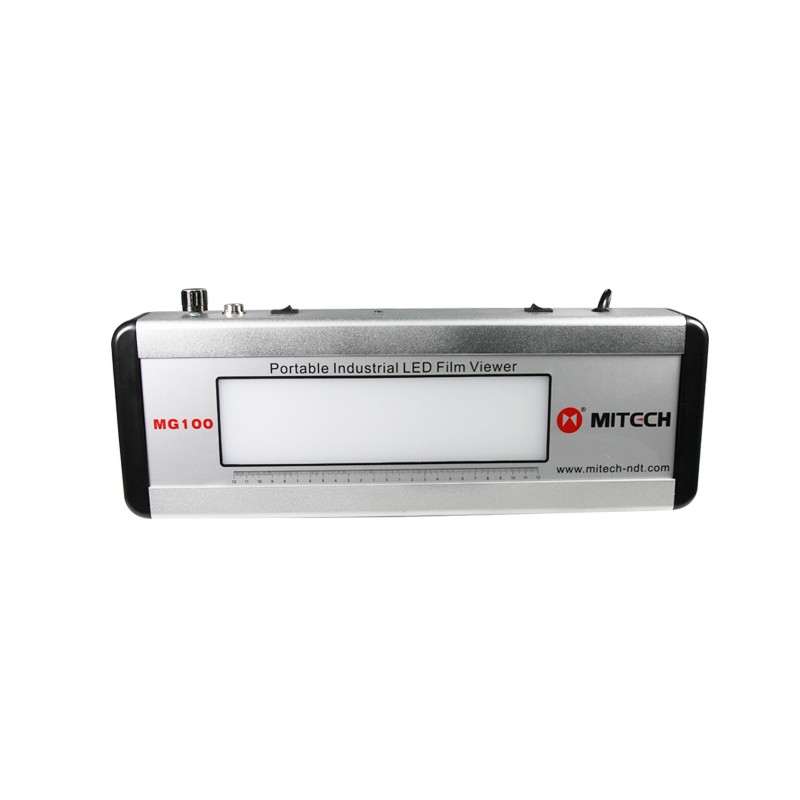

美泰MG100便携式LED观片灯，可针对X光片进行逐一查看。其采用大功率LED面光源、亚克力材质观察屏，性能稳定、构造坚固、均匀度高、操作简单，可人性化限定LED色温、无极调光，能够更好的满足使用需求，被广泛的应用于X射线探伤进行底片观察和评定，是提高生产效率、节约生产成本必备的专业精密检测仪器。

功能用途

金属加工制造业质控环节

非金属加工制造业质控环节

高等院校科研教学实验

质检部门质量检测环节

工作原理

LED观片灯的原理是将含有影像信息的胶片固定在观察屏上，由内光源发出光线经观察屏散射透过胶片，观看胶片上试样是否存在缺陷，根据相关标准确定试样合格与否。

工作条件

广泛用于工业检测领域进行射线底片观察和评定。

仪器特点

广泛应用于工业检测领域进行射线底片观察和评定;

采用大功率的LED光源，亮度高、均匀度好;

精巧设计、坚固耐用，适用于野外流动性场合工作;

采用亚克力板观片屏，透光性好，漫散射性能强，持久耐用;

可清晰观察到5.0D以上黑度底片上的微小缺陷，满足日常使用需求;

限定LED的色温6500K以内，不伤眼，长时间使用不易疲劳;

通过低压电子脉宽调制方式，可实现亮度无级调光，更能保障使用者的安全;

采用先进的恒流驱动方式，大大延长了使用寿命(长达50000小时以上);

具备脚踏模式和手动模式，满足不同工作习惯，节能环保;

符合JB/T4730-2005《承压设备无损检测》、GB/T 19802-2005《工业射线照相底片观片灯》等国内外相关标准。

操作方法及注意事项

打开电源开关，脚踏/手动转换开关置于手动位置，观察窗口发光，此时亮度调节旋钮可以调节窗口发光强度;

使用脚踏开关时，将脚踏开关与观片灯连接、脚踏/手动转换开关置于脚踏位置，即可使用脚踏操作，同时可旋转亮度调节旋钮调节脚踏时观片灯的亮度;

在电源开关开启状态下，可根据评片需要，按动顶部光区调节按键调整光区范围。

仪器的保养与维护

美泰MG100便携式LED观片灯属精密检测仪器，使用中应特别注意如下事项：

在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故;

请勿遮挡LED观片灯通风口，避免仪器过热，造成损毁;

运输移动LED观片灯时，应避免剧烈震动，以免损坏内部器件;

使用完毕后，请将遮光板收好，防止遮光板丢失，影响日后使用;

连线设备时，应小心谨慎，力度适中，切勿猛插、硬拽;

请勿擅自拆装本仪器，维修相关事宜请咨询美泰科仪售后部。

技术参数
