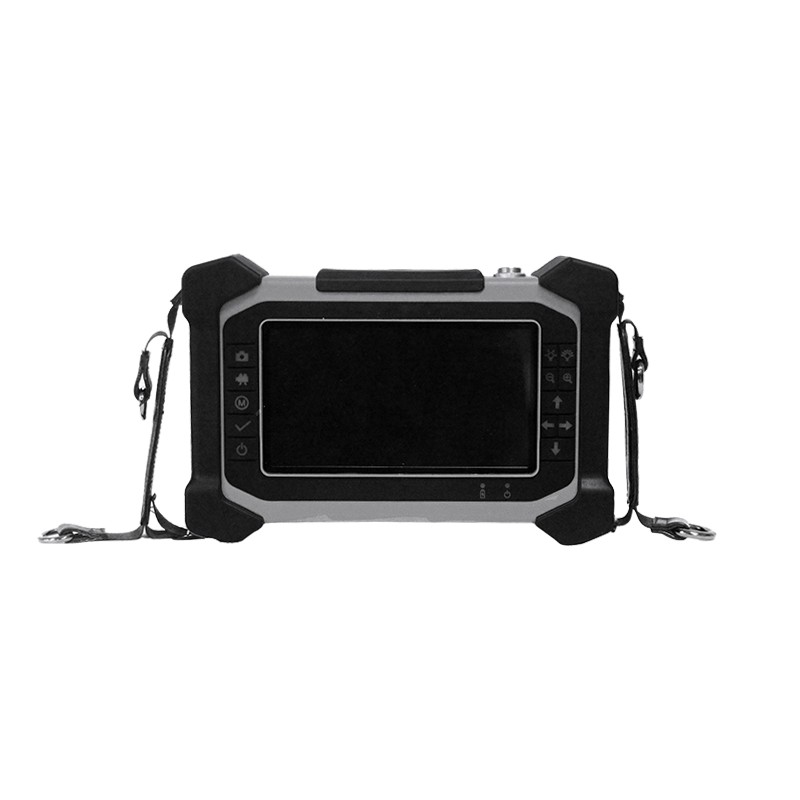

美泰MVN30三合一工业内窥镜是一款集管道镜、电子镜、超细直杆镜于一体的工业内窥镜，采用彩色液晶显示器以及高请检测镜头、保证了视频内窥镜影像的清晰、逼真；功耗小，信号传输速度快，携带方便，操作简易；兼容管道镜、电子软管镜和超细直杆镜，实现一机多用，节约成本。检测范围覆盖10mm至300mm直径管道，最长30m检测距离。可在不拆卸或不破坏组装并停止设备运行的情况下对各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损及零部件内部的加工等情况进行全面细致的检测。被广泛应用于航天航空、石油化工、机械铸造、国防军事、电力生产、汽车交通等众多领域，是工业设备检测和维修等环节中重要的探测监控仪器。

功能用途

1、轮机检修：涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况；

2、航空航天：飞机部件、大型柴油机、各种发动机及管路的常规维护和检查；

3、石油化工：工业内窥镜能用于石油精炼厂的储存罐、热交换器、球罐车，化工行业的管道设施，特检所及压力容器生产单位的容器、钢瓶、

管路等内部缺陷探测检查；

4、国防军事：用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况；

5、汽车交通：汽车发动机的清洗、保养；

6、机械铸造行业：用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位，用于检查铸造夹沙情况、毛

刺情况及交错孔情况等质量控制；

7、电力生产、建设单位的设备缺陷探测和状态监测。

工作原理

工作条件

探头工作温度：-10℃～50℃

系统工作温度：-10℃～50℃

存储温度：-10℃～50℃

防水性：IP67

防油：机油，轻油或5%盐溶液环境中也可正常操作（IP67）

仪器特点

主机兼容管道镜、电子镜和直杆镜的功能；

7英寸LCD高清显示屏，成像清晰；

集成拍照录像功能，控制镜头的旋转、调焦以及存储、回放等，呈现**检测效果；

40mm镜头，电动调焦，360°旋转、180°翻转，IP67防水，镜头罩可更换；

24mm广角小镜头，大于100°视场角，IP67防水；

8mm镜头检测手柄，配合3m软管检测线，360°导向弯曲；

独立便携式线盘，人性化线架结构设计，方便携带与放置，可悬挂主机；

高柔韧性检测线刚性柔性兼具，适合大空间及长距离检测；

配备可拆卸锂电池，可单独充电，电量实时显示，工作时长大于4小时。

操作方法及注意事项

1、检测操作

使用前，根据工况需求安装对应的镜头；

使用时，确认设备已安装电池和SD卡，按开关键打开主机；

按LED调亮键，打开LED光源灯；

按照工况需求，进入工况前，可安装保护架和支撑轮等到观察镜头，已达到更安全、更方便的观察效果；

将镜头插入观测体内部，到达观察位置；

通过控制镜头的旋转/翻转/远近焦，以及调整镜头的亮度，从而达到实时画面的**效果；

观测位置调准后，可以通过设备功能按键对检测结果进行拍照/录像存储。

2、视频及图像拍摄

观测位置确定后，可以通过功能按键对检测结果进行录制储存。

录像：在图像模式下，按录像键即进入录像状态；再次按录像键结束录像，所录制视频将存入SD卡。

拍照：在图像模式下，按拍照键即可完成拍照并将图片保存在SD 卡中。

3、结束观测

设备使用结束后，安全退出观测体，按下开/关键关闭仪器电源。

4、存放仪器

结束测量后应取出主机尾部电池，将仪器主机等部件依次放入仪器箱中相应位置。

5、充电

使用充电器对电池进行充电时，电池电量指示灯会一直闪烁，当电池充满电时，充电器指示灯由红变绿，此时电池电量4颗绿色指示灯常亮；

设备使用时，按电量按键，电池电量指示灯会显示电池的电量，当电池电量剩余两个绿色指示灯时，建议对设备进行充电。

注：当电池的电量完全没有时切勿插上电源适配器继续使用，以免损坏电池；请确保电池有一定的电量时再使用。

仪器的保养与维护

请勿在-10°C～50°C范围以外的温度下使用仪器以免造成仪器传感器镜头损坏；

请勿将产品在带有腐蚀性的环境中使用或者放置；

请勿将产品暴露在雨中，除防水探头外，请勿长时间将探头置于液体中；

请勿将产品放置于强磁力的物品附近；

请勿在烟尘过多的环境下使用；

请保持机体清洁，避免刮伤屏幕；

请勿尝试自行拆卸本产品，维修工作限由原厂授权的工作人员进行；

安装过程中，通信数据接口插入后，不可旋转；

检测线盘绕的状态下禁止操作操纵杆，避免检测线内部钢丝损坏；硬质玻杆线不要弯曲过度，以免造成不可逆的弯折；

在拍照和录像时，需保证LED灯的亮度合适，且探头端稳定不晃动；使用过程中不要直视镜头灯，避免灼伤眼睛；

设备使用前必须检查仪器是否安装电池以及电池是否有电；

设备使用结束时，请关闭电源，同时做好镜头插针保护，安装插针保护罩（或直接安装到内置线盘连接口）。

设备使用结束后，切勿对本产品进行浸泡冲洗，可用软布将探头及控制器清洁干净，再放入特定包装箱内，以免污垢腐蚀，损坏产品性能；

切勿让仪器及监视器受到挤压、碰撞或冲击，以防造成不必要的损伤；设备长时间不用时请务必取出电池，以免电池损坏并腐蚀仪器。

技术参数
