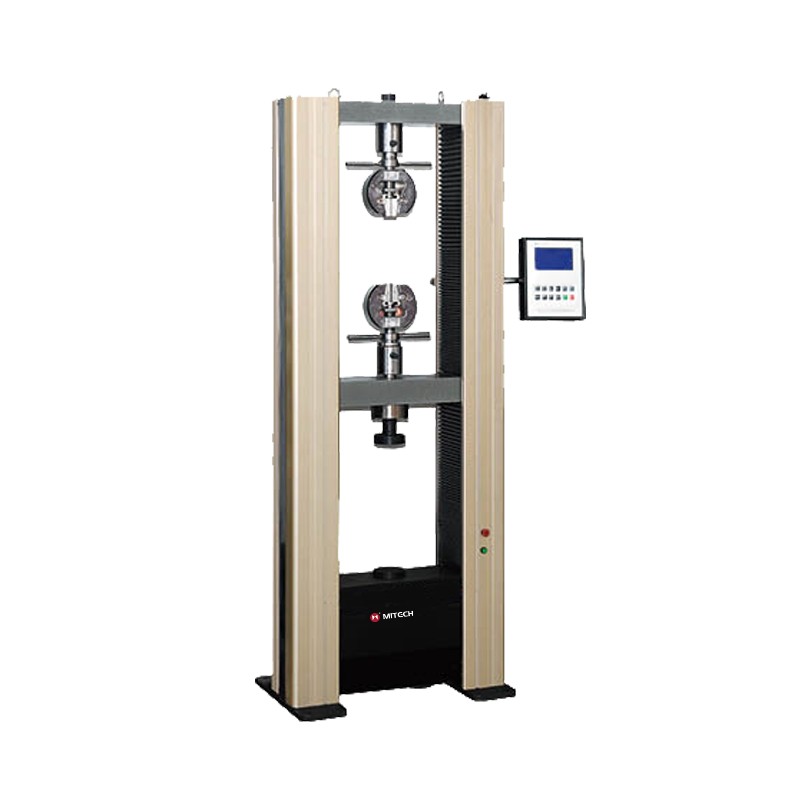

美泰MDW-S数显系列龙门落地式电子万能试验机，通过单片机自动控制电机带动丝杠运动，配备相应辅具可针对金属、非金属及复合材料进行拉、压、弯等力学性能试验（拉伸试验在主机的上横梁与移动横梁之间进行，压缩、弯曲试验在主机的台板与移动横梁之间进行），其采用内置式控制器、交流伺服电机、自动控制和数据采集系统，性能稳定、构造坚固、可靠性高、操作简单、自动化程度高。广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域，是提高生产效率，节约生产成本必备的专业精密检测仪器。

功能用途

工作原理

试验机是试验机技术与机械传动技术、传感器技术、自动化控制技术等相结合的产物，由驱动系统、控制系统、测量系统三部分组成。驱动系统主要用于试验机的横梁移动，通过改变电机转速可控制横梁移动速度；控制系统由操作台控制试验机运作，通过显示屏可获得试验机的状态及各项试验参数等；测量系统利用传感器、信号放大器、光电编码器以及数据处理系统等可进行力值测量、形变测量、横梁位移测量。驱动系统、控制系统、测量系统等各个子系统互相协调、配合来完成材料的拉、压、弯等力学性能测试。

工作条件

工作温度：室温～45℃；

相对湿度：20％～80％；

周围无震动、无腐蚀性介质、无强磁场干扰；

在稳固的基础上水平安装；

电源电压波动不超过额定电压的10%。

仪器特点

广泛应用于金属及非金属加工制造业、质检部门质量检测、高等院校科研试验等领域；

试验过程中横梁移动速度可通过程序预先设定，方便用户使用；

上中下横梁及底面板通过两副滚珠丝杠构成框架结构，保证框架结构刚性；

采用全数字交流伺服电机通过无噪声同步齿形带，高精度无间隙精密滚珠丝杠传动，保证其加载平稳、无间隙，传动效率高；

采用5000线光电编码器，位移相对精度高；

采用高精度、高稳定性的轮辐式拉压应变传感器，配以高精度的测量放大系统，确保试验力的高精度；

采用内置式控制器，保证试验机可进行试样变形、试验力和位移的闭环控制；

具有限位保护功能，到达限位后自动停机，可防止中横梁移动时发生碰撞而引起过载甚至损坏传感器；

辅具多样化定制，可满足各种材料测试需求；

根据负荷大小可自动切换到适当量程，以确保测量数据的准确性；

调零、标定、存储等无任何模拟调节环节，控制电路高度集成化；

试样过程高度自动化，系统可实现示值准确度的自动标定；

试验结束，试验数据和试验曲线自动保存，以便之后的调取分析；

可进行批量试验，相同参数的试样仅需一次试验设定；

采用液晶显示屏显示，菜单式操作界面，简单直观、方便快捷；

符合GB、ISO、ASTM、DIN等国内外相关标准。

操作方法及注意事项

仪器的保养与维护

在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故；

试验机属大型精密仪器，应注意防水、防潮。裸露在外的工作台、上下横梁部位及附具部分应涂上防锈油，防止生锈；

若长时间闲置，每星期至少通电一次并移动上下横梁，使横梁位置、丝母经常活动，以防止生锈；

做完实验后应及时清理碎屑等污物，防止仪器受到意外损坏，避免试验机使用寿命减短；

试验完成后，将附具收好，防止附具丢失，以备下次使用；

电气连接线接头连接处，与设备连接时应小心谨慎，力度适中，切记猛插、硬拽；

请勿擅自拆装本仪器，维修相关事宜请咨询美泰科仪售后部。

技术参数
