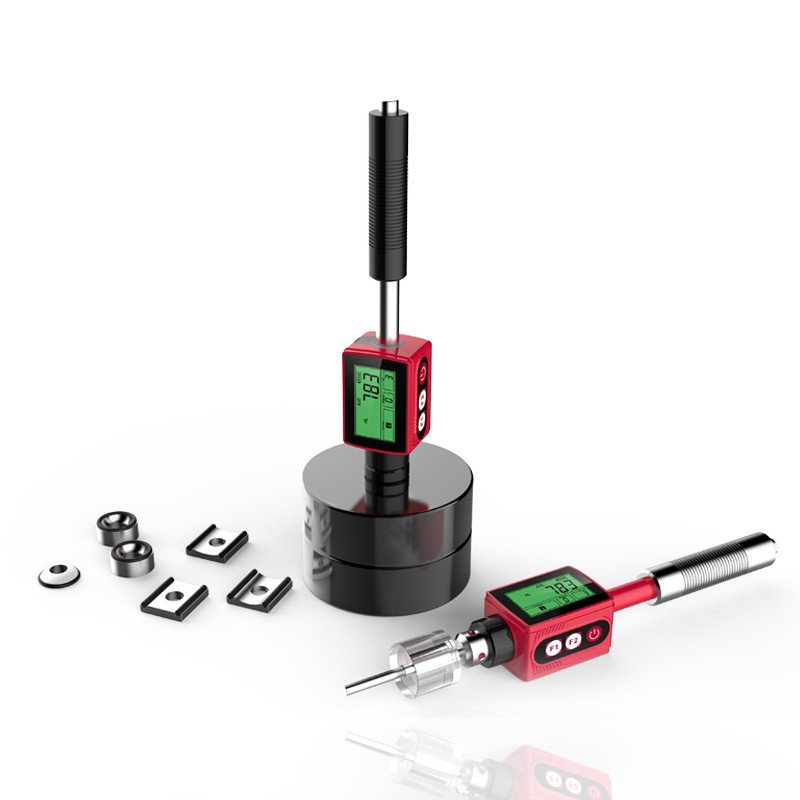

MH100系列袖珍硬度计又称笔式硬度计，基于里氏硬度测量原理，可方便快捷地现场检测多种金属材料的硬度，支持里氏、布氏、洛氏等多种硬度制氏间的自由转换。它一体化精巧设计，体积小，便于携带，集成度高，性能稳定可靠，支持数据传输及打印存储功能。广泛地应用于金属加工制造业、特种设备、**性组件的失效分析、商检等领域。特别适宜对大型零件及不可拆卸部件的现场硬度测试。是提高生产合格率、节约成本必备的专业精密仪器。

功能用途

模具型腔

轴承及其它零件

压力容器、汽轮发电机组及其设备的失效分析

重型工件

已安装的机械或**性组装部件

试验空间很狭小的工件

要求对测试结果有正规的原始记录

金属材料仓库的材料区分

大型工件大范围内多处测量部位的快速检验

工作原理

用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度值。计算公式如下：

计算方法：HL=1000×VB/ VA

式中：HL——里氏硬度值

VB——冲击体回弹速度

VA——冲击体冲击速度

工作条件

环境温度：操作温度－10℃～＋50℃

存储温度：-30℃～＋60℃

相对湿度：≤90％

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘

仪器特点

基于里氏硬度测量原理，可对多种金属材料进行硬度测试，测量结果可转换为里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)。

高对比度的段码液晶显示，操作简单、方便。

支持“锻钢（Steel）”材料，当用D型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。

具有示值软件校准功能。

可存储最大100组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、冲击方向、次数、材料、硬度制等信息。

剩余电量显示，可实时显示电池剩余电量，设有充电过程指示，显示充电进程。

USB通讯接口，可以方便、快捷地与PC机进行数据通讯。

配有数据处理软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能。

内置锂电池及充电控制电路；可连续工作不小于200小时；具有自动休眠、自动关机等节电功能。

一体化精巧设计，体积小，便于携带，集成度高，性能稳定可靠，适用于恶劣的现场操作环境，抗振动、冲击和电磁干扰。

外形尺寸：148mm×33mm×28 mm。

操作方法及注意事项

测量方法

测量前可先使用随机硬度块对仪器进行检验,其示值误差及重复性应不大于说明书表1-1的规定

启动

按开关机键，此时电源接通，仪器启动并进入测量状态

加载

向下推动加载套锁住冲击体

定位

将冲击装置支承环按选定的测量方向紧压在试样表面上，冲击方向应与试验面垂直

测量

按动冲击装置上部的释放按钮，进行测量。此时要求试样、冲击装置、操作者均稳定，并且作用力方向应通过冲击装置轴线。每完成一次测量，显示屏会显示本次测量值；冲击次数计数增1；如果超出测量范围，蜂鸣器长鸣一声；达到设定的冲击次数后，蜂鸣器短鸣两声，等待2秒后蜂鸣器短鸣一声显示平均值。试样的每个测量部位一般进行多次试验。数据分散不应超过平均值的15HL。任意两压痕之间距离或任一压痕中心距试样边缘距离应符合下表之规定。对于特定材料，欲将里氏硬度值较准确地换算为其它硬度值，必须做对比试验以得到相应换算关系。方法是：用检定合格的里氏硬度计和相应的硬度计分别在同一试样上进行试验，对于每一个硬度值，在三个以上需要换算的硬度压痕周围均匀分布地各测定五点里氏硬度，用里氏硬度平均值和相应硬度平均值分别作为对应值，做出硬度对比曲线。对比曲线至少应包括三组对应的数据。说明书表4-1

读取测量值

用多个有效试验点的平均值作为一个里氏硬度试验数据。

在里氏硬度符号HL前示出硬度数值，在HL后面示出冲击装置类型。例如780HLD表示用D型冲击装置测定的里氏硬度值为780。

对于用里氏硬度换算的其它硬度，应在里氏硬度符号之前附以相应的硬度符号。例如420HVHLD表示用D型冲击装置测定的里氏硬度换算的维氏硬度值为420。

注：不同冲击装置类型测得的HL值不同，例如780HLD≠780HLC。

特别提示

正常情况下，在未达到设定的冲击次数时，不能存储当前测量值

只有D型冲击装置有强度测量功能，所以使用C型和DL型仪器时，将无法切换到强度测量功能

不是所有材料都可以转换成所有硬度制，更改材料后硬度制会自动恢复为里氏HL。所以设置测量条件时要先选择材料，再设置硬度制

仪器的保养与维护

冲击装置维护

在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上

使用完毕后，应将冲击体释放

冲击装置内严禁使用各种润滑剂

仪器维修程序

当用标准洛氏硬度块进行检定时，误差均大于2HRC时，可能是球头磨损失效，应考虑更换球头或冲击体。

当硬度计出现其它不正常现象时，请用户不要拆卸或调节任何固定装配之零部件，填妥保修卡后，交由我公司维修部 门，执

行保修条例。

技术参数

基本配置

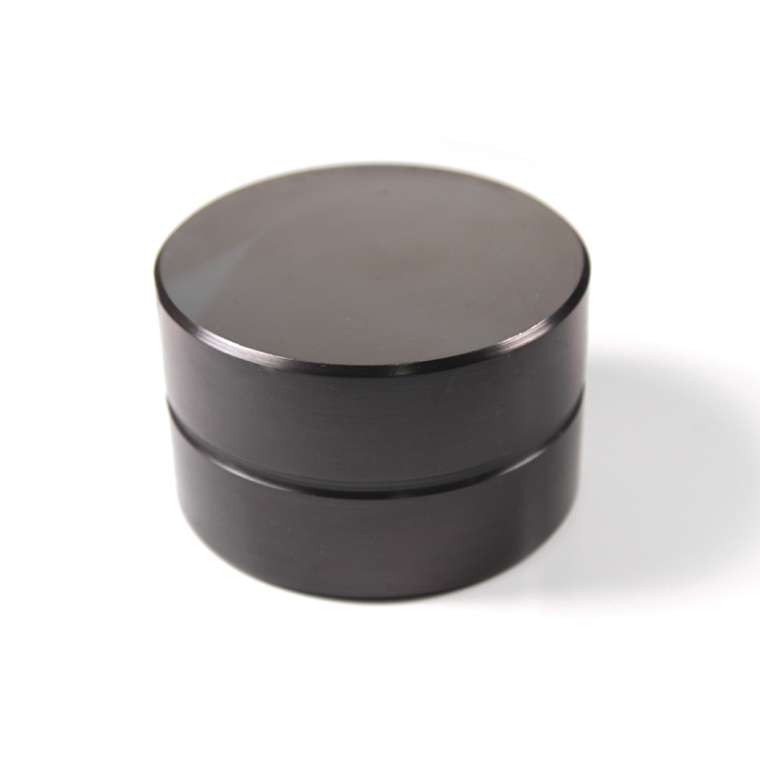

	美泰里氏硬度计D型标准硬度块
	美泰里氏硬度计D型标准硬度块，尺寸规格 90X55（mm） 重： 2.67kg, 属美泰系列便携式硬度计的标准配置，主要用于判定里氏硬度计工作时的误差是否在国家标准或国际标准中允许的范围内。每个标准硬度块上刻有的序列号及硬度值均与合格资证一一对应，可保证其国家标准或国际标准的追溯性。标准块均采用镀硬化层的工艺特制而成，选材优良，硬度值稳定可靠，美泰便携式里氏洛氏布氏硬度计D型硬度块严格按照相关标准制定，主要应用于D型传感器的标定与核验，也可适用于C型、DC型、D+15型、DL型等多种异型冲击装置，借助转换表即可得到相应的标准参考值。美泰标准里氏硬度计块D型是日常硬度检测及校正应用的标准依据，是确保精准硬度测量必备的配件。

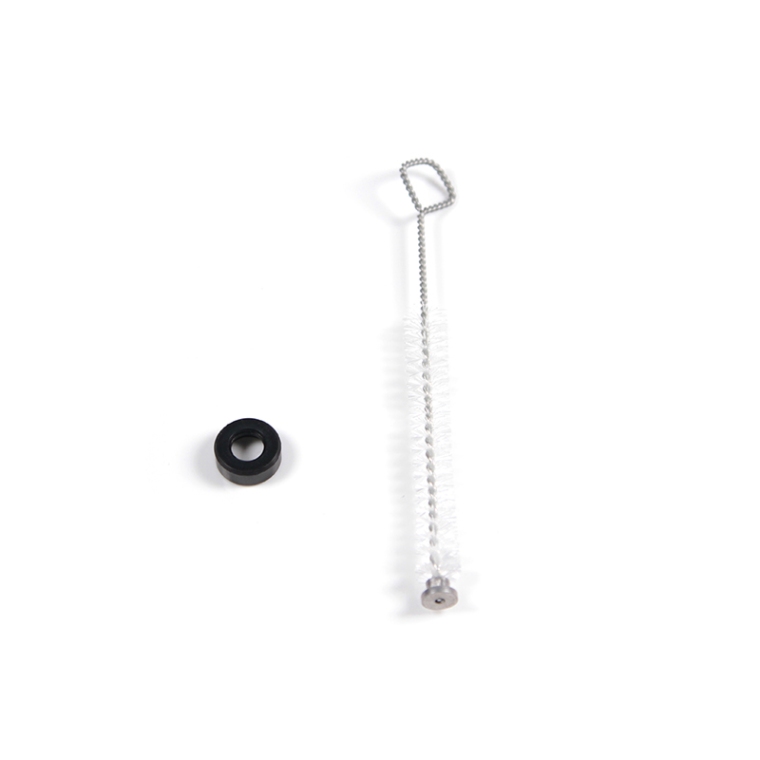

	美泰里氏硬度计尼龙刷A
	美泰硬度计专用尼龙刷A，主要应用于对冲击装置内管壁进行清洗（除G型外）。

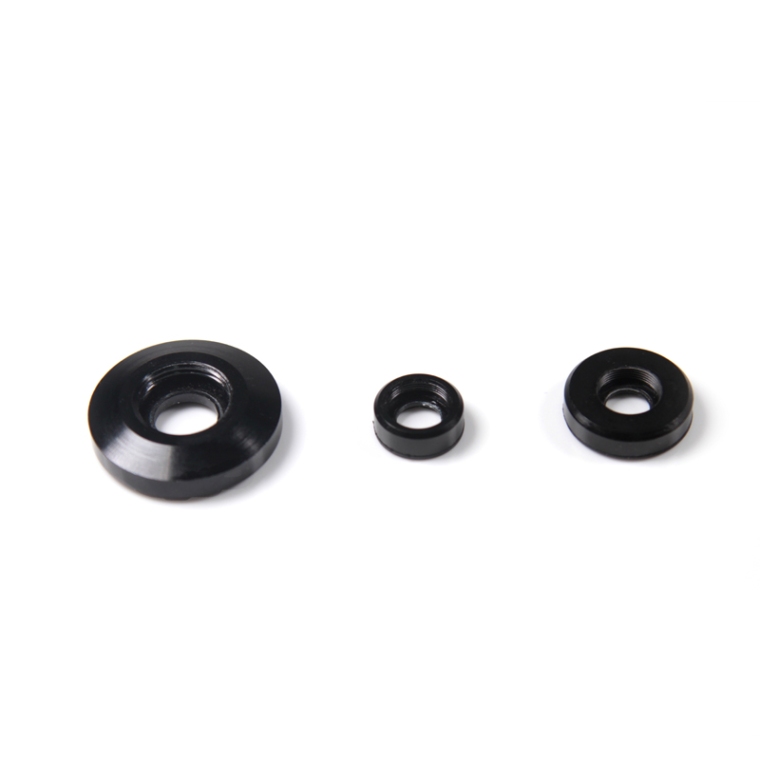

	美泰里氏硬度计小支承环
	美泰便携式里氏硬度计标配小支撑环，用于曲面工件，若被测表面曲面率半径R小于30mm时，在测试时的应使用小支撑环，它能够使被测工件平稳，冲击体和待测工件完全接触，从而确保所测工件硬度值准确性。如工件为较特殊的曲面等情况，需选用异型支撑环。
	美泰里氏硬度计随机资料
	美泰系列便携式里氏硬度计仪附有专用的随机装箱资料。包括产品合格证、保修卡、产品说明书、装箱清单。随机资料采用专用的铜版纸印制，说明书图文设计，美观、易懂、便于长久保存。注：美泰品牌系列产品的随机资料均可登陆下载电子版。

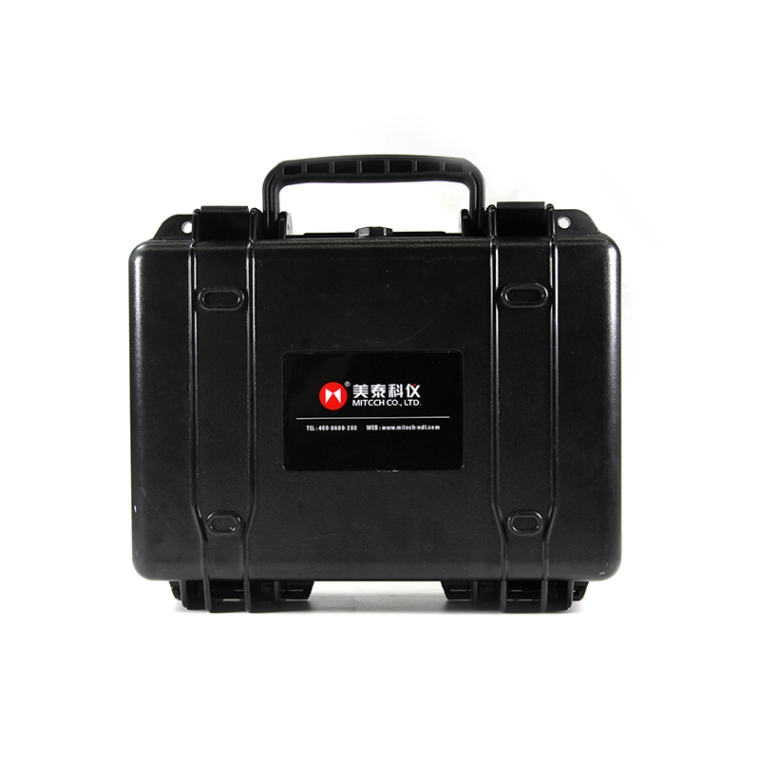

	美泰里氏硬度计ABS仪器箱
	美泰系列便携式里氏硬度计仪器箱，长:35.5cm;宽:19cm;高:11cm;重:1.5kg。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐热性、耐低温等优良性能，可有效防御恶劣环境中的油污、粉尘及各种腐蚀，箱体尺寸符合航空、列车携带标准（可放于座位底下和行李架上），安全、可靠、稳定。
	美泰里氏硬度计Datapro数据处理软件
	美泰里氏硬度计数据处理软件，标配于MH200/MH500/MH600/MH660，可方便、快捷地与PC机进行数据交换和参数设定。 具有测值存储管理、测值统计分析、打印测值报告等丰富功能。适用于钢铁生产、船舶制造、汽车制造、飞机制造、高压容器，电利器件、轴承、标准件、五金纺织配件和仪器仪表配件等各种与金属材料制品有关的生产企业。 利用 该软件 提供的分析结果，可使企业质量控制更具科学依据、可溯性更高，提高企业信息化质量管理水平，是企业分析产品合格率，提高品质监控的有效保证，该软件亦可作为与金属材料有关的科研单位、制造工厂、大专院校等部门从事理论教学、实验分析和基础科学研究的有效工具。

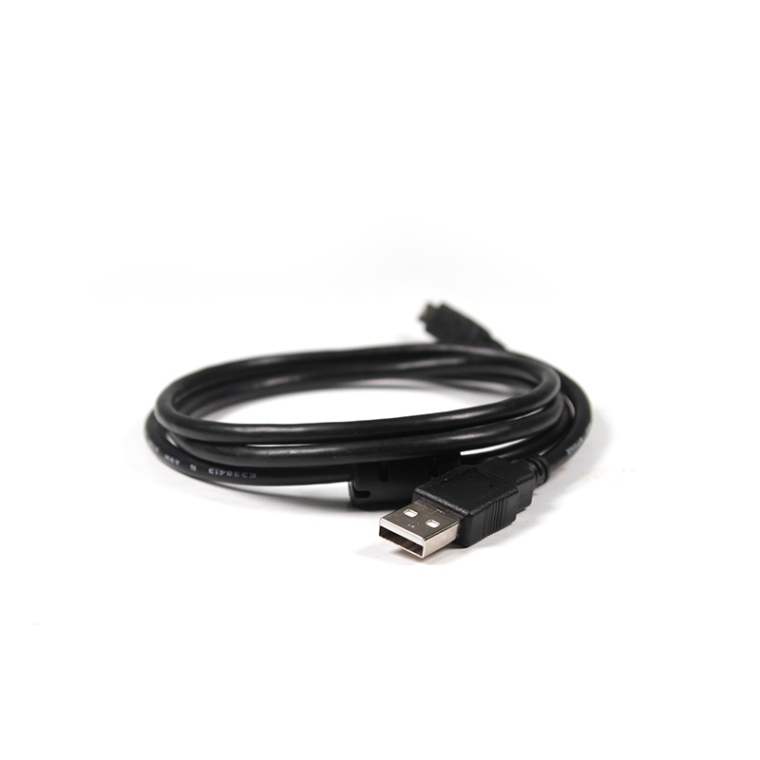

	美泰USB通讯线缆
	美泰USB通讯线缆，用于连接PC端与硬度计主机，以实现与电脑通讯、分析及存储数据的应用。

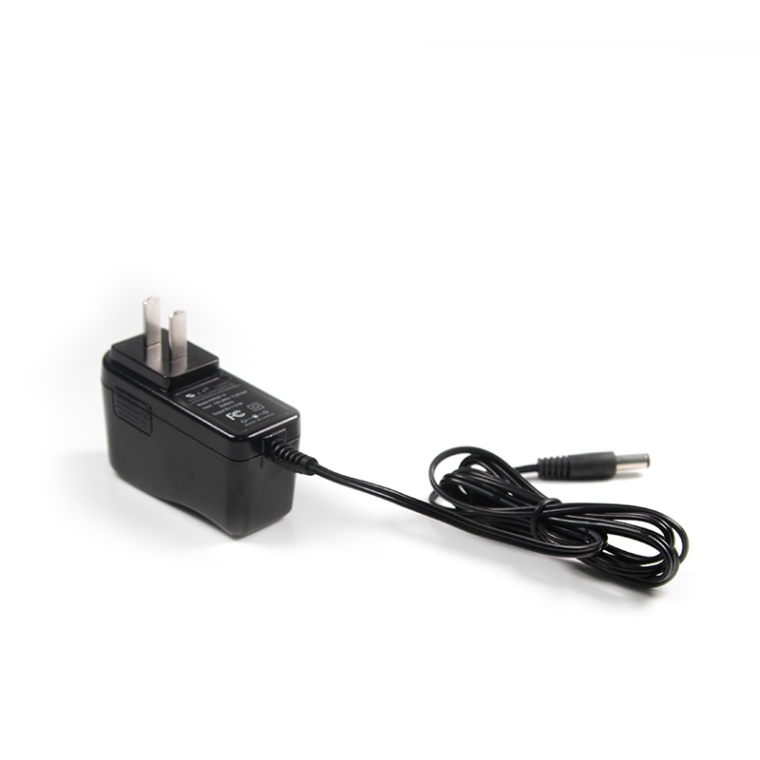

	美泰里氏硬度计电源适配器（充电器）
	适配于MH500/MH310便携式里氏硬度计专用电池组，为电池充电。

可选配置

	美泰里氏硬度计异型支撑环Z14.5-30
	美泰圆柱硬度计异型支承环Z14.5-30，适用于R14.5-30 外圆柱面的检测，可替代标准支撑环使用。

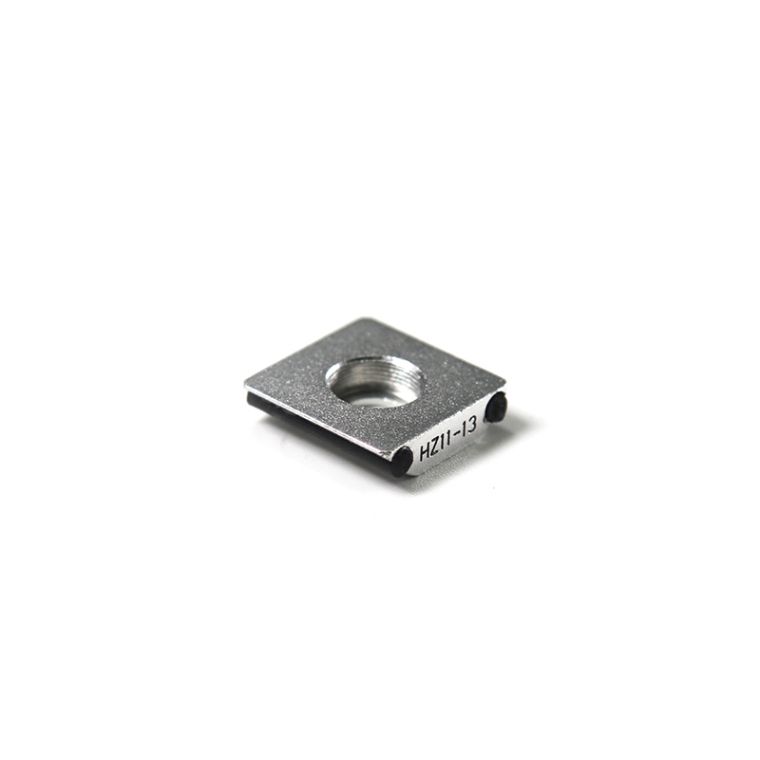

	美泰里氏硬度计异型支撑环HZ11-13
	美泰硬度计异型支承环HZ11-13，适用于R11-13 内圆柱面的检测，可替代标准支撑环使用。

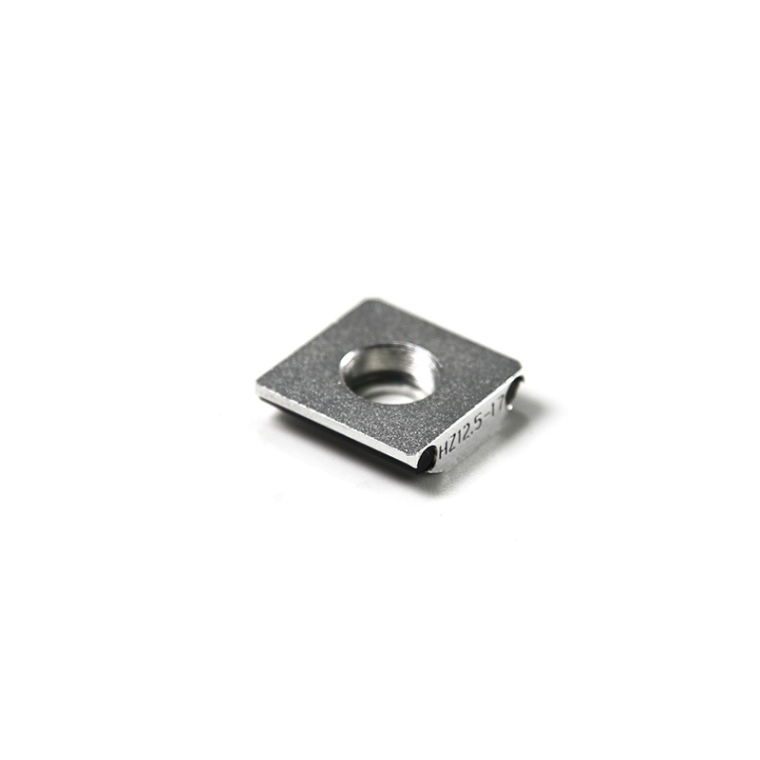

	美泰里氏硬度计异型支撑环HZ12.5-17
	美泰钢管硬度计异型支承环HZ12.5-17，适用于R12.5-17 内圆柱面的检测，可替代标准支撑环使用。

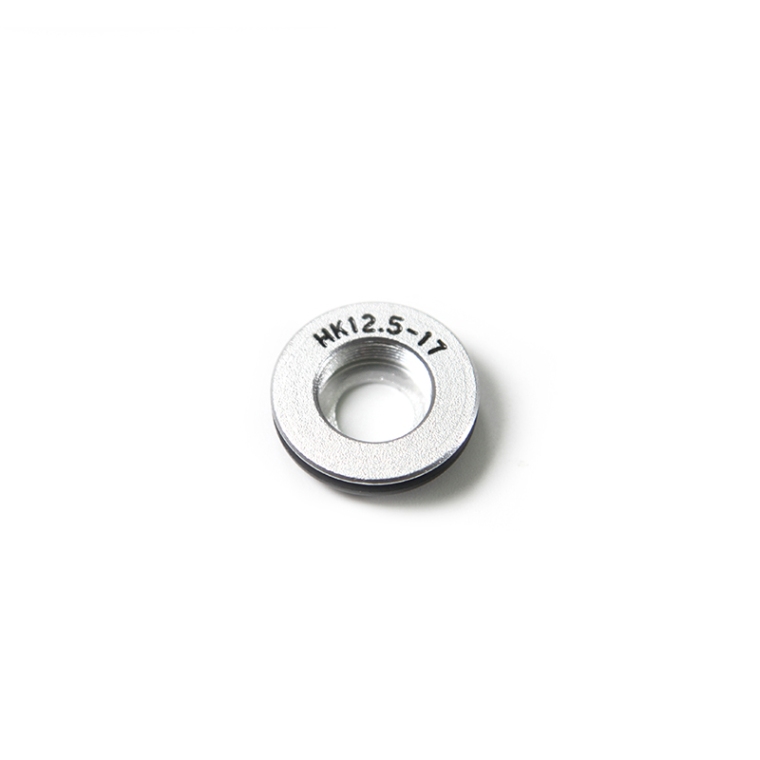

	美泰里氏硬度计异型支撑环HK12.5-17
	美泰硬度计异型支承环HK12.5-17，适用于SR12.5-17 内球面的检测，可替代标准支撑环使用。

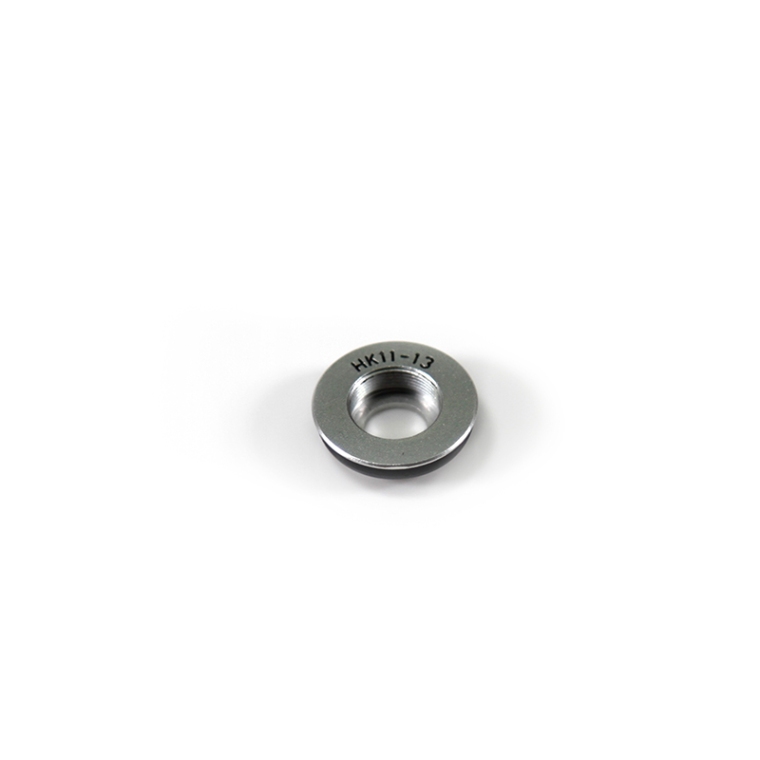

	美泰里氏硬度计异型支撑环HK11-13
	美泰洛氏布氏可转换硬度计异型支承环K11-13，适用于SR11-13 内球面的检测，可替代标准支撑环使用。

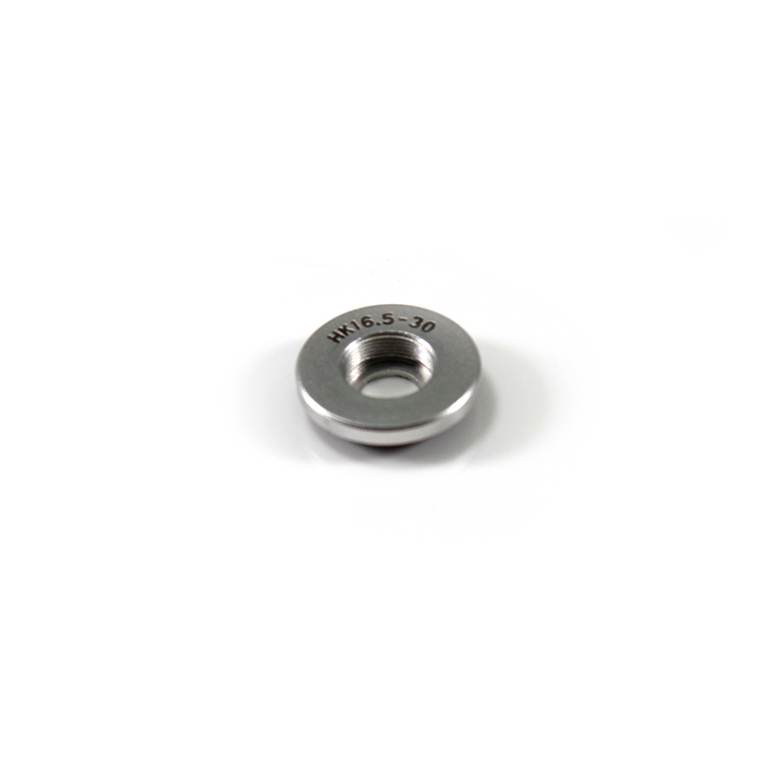

	美泰里氏硬度计异型支撑环HK16.5-30
	美泰里氏硬度计异型支承环HK16.5-30，适用于SR16.5-30 内球面的检测，可替代标准支撑环使用。

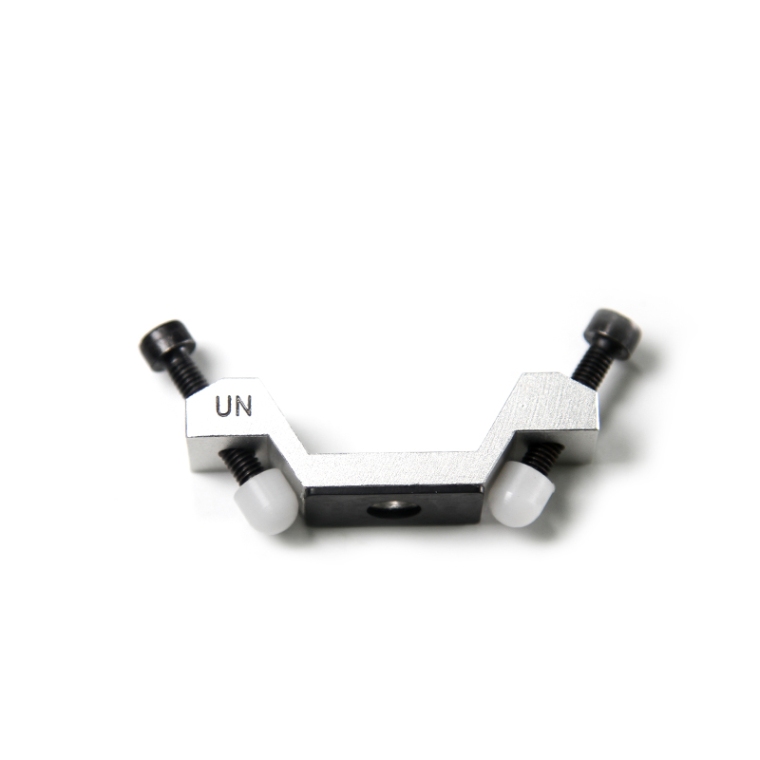

	美泰里氏硬度计异型支撑环UN
	美泰便携式硬度计异型支承环UN，适用于外圆柱面，半径可调，可替代标准支撑环使用。

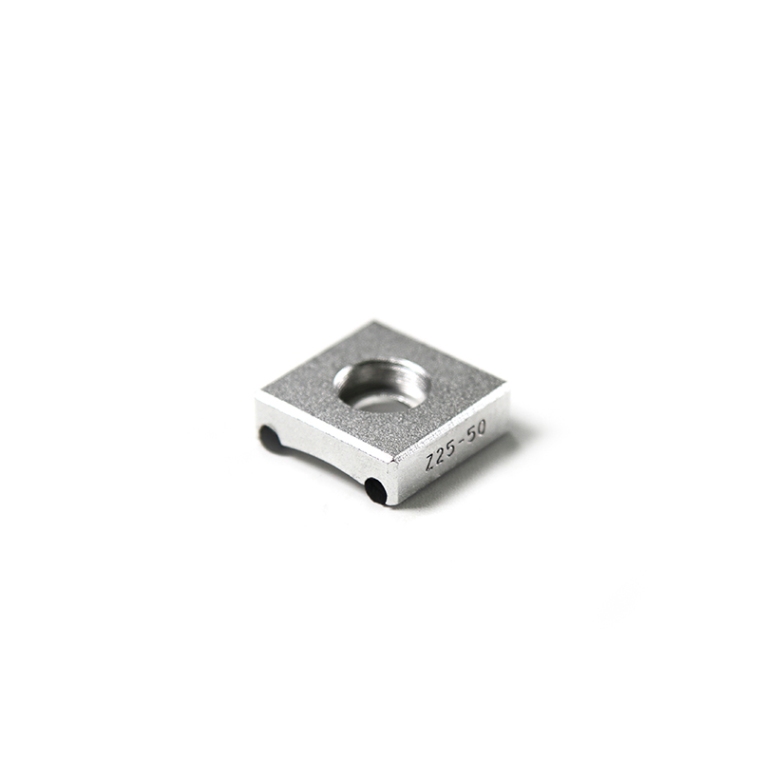

	美泰里氏硬度计异型支撑环Z25-50
	美泰硬度计异型支承环Z25-50，适用于R25-50 外圆柱面的检测，可替代标准支撑环使用。

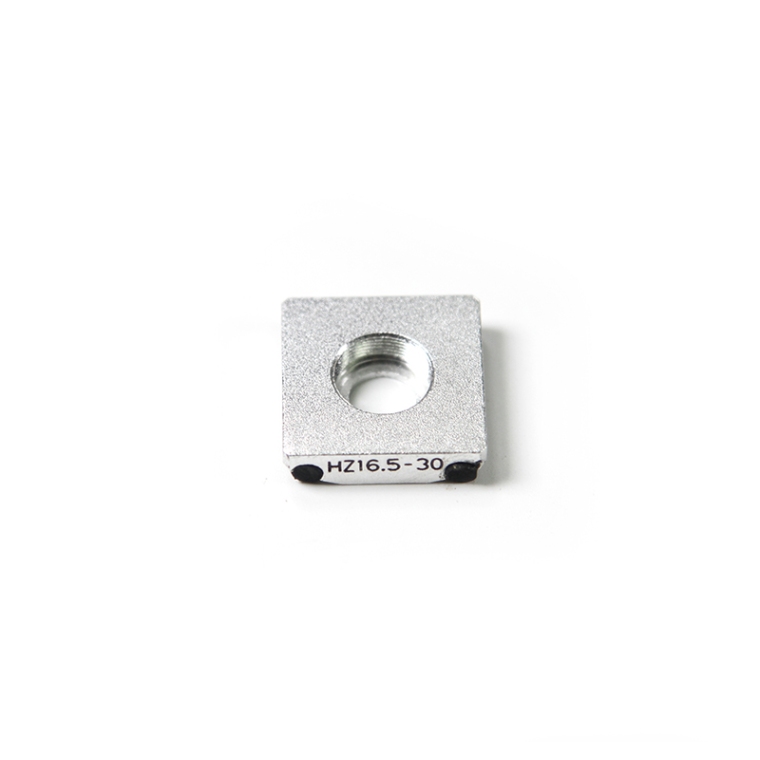

	美泰里氏硬度计异型支撑环HZ16.5-30
	美泰便携式里氏硬度计异型支承环HZ16.5-30，适用于R16.5-30 内圆柱面的检测，可替代标准支撑环使用。

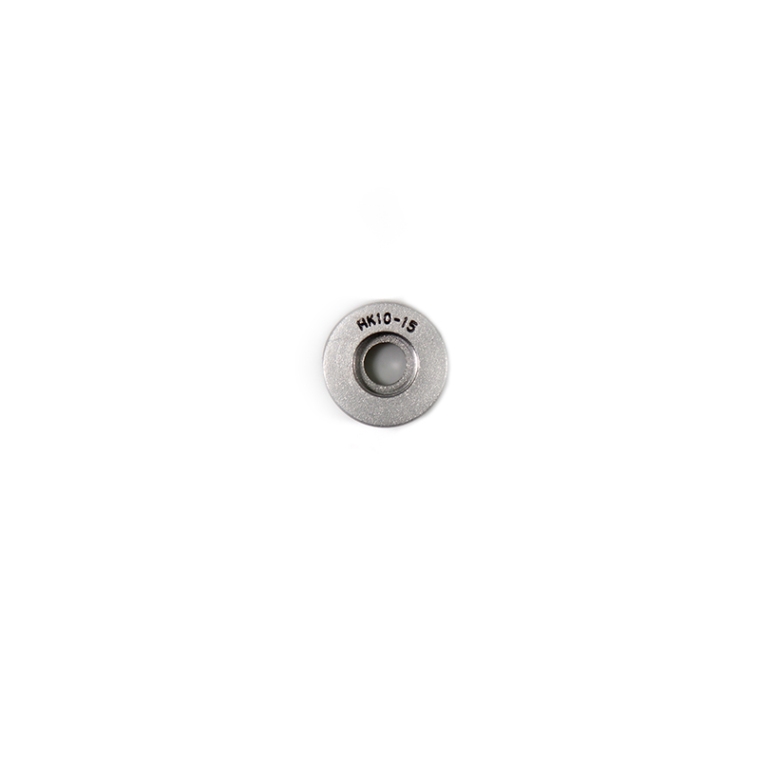

	美泰里氏硬度计异型支撑环K10-15
	美泰硬度计异型支承环K10-15，适用于SR10-15 外球面的检测，可替代标准支撑环使用。
	美泰里氏硬度计异型支撑环K14.5-30
	美泰金属硬度计异型支承环K14.5-30，适用于SR14.5-30 外球面的检测，可替代标准支撑环使用。

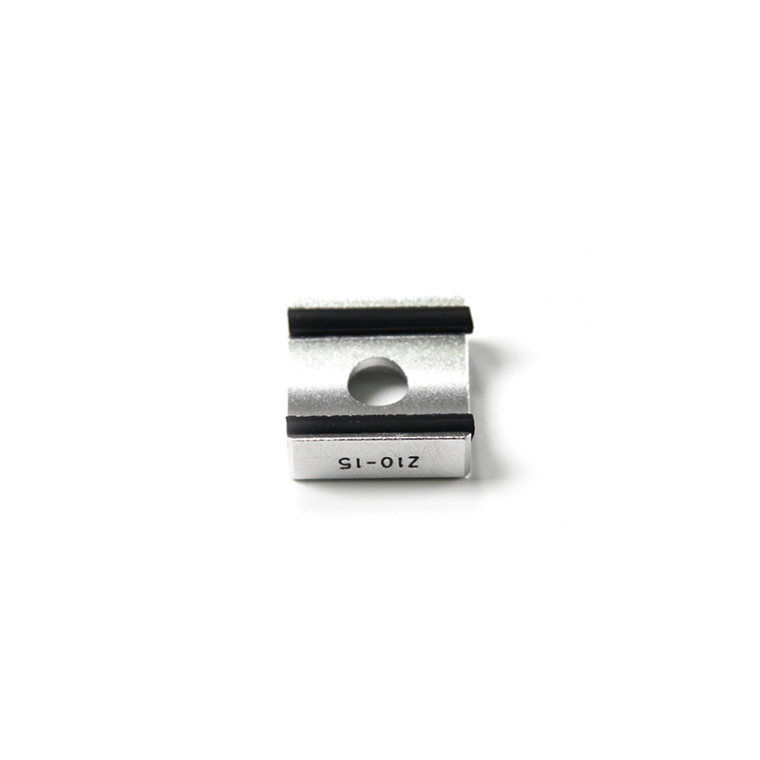

	美泰里氏硬度计异型支撑环Z10-15
	美泰硬度计异型支承环Z10-15，适用于R10-R15 外圆柱面的检测，可替代标准支撑环使用。
