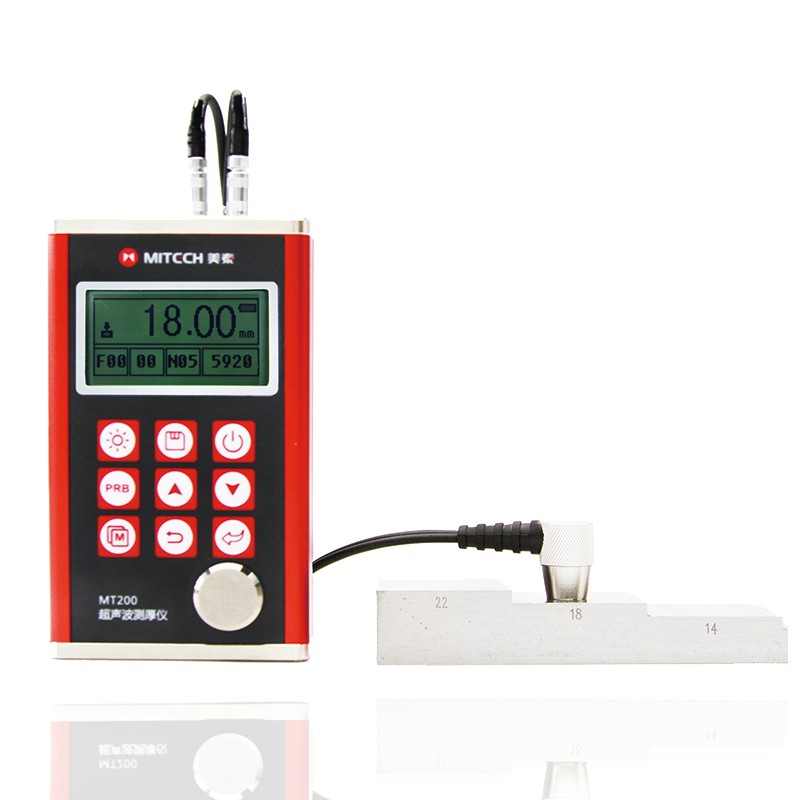

MT200超声波测厚仪，基于超声传播原理，可对金属、塑料、陶瓷、玻璃及其他多种超声波的良导体材料进行厚度测量，也可实现对材料声速的反测。密封的金属外壳精巧设计，可防御恶劣现场环境中的油污、粉尘；与传统的测量方法相比，超声波测厚仪的优势在于它只要接触到被测工件的一面即可完成测量，其独特的无损检测性能为封闭类管材、容器等厚度检测受局限的工况提供了**的解决方案，被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及各种加工零件做精确的测量。

功能用途

适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度

可配备多种不同频率、不同晶片尺寸的探头使用

具有探头零点校准、两点校准功能, 可对系统误差进行自动修正

已知厚度可以反测声速，以提高测量精度

具有单点测厚和扫描测厚两种测厚工作模式

可预先设置厚度值上、下限，超出范围自动报警

具有耦合状态提示功能

工作原理

本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

H=v×t/2

式中：H－测量厚度

v－材料声速

t－超声波在试件中往返一次的传播时间

为确保探头正常工作，需使用耦合剂以隔绝探头表面与待测工件表面间的空气，这种液体用于探头及工件间的耦合，称之为耦合剂

工作条件

环境温度：操作温度－20℃～＋50℃

存储温度：-30℃～＋70℃

相对湿度≤90％

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘

仪器特点

有剩余电量指示功能，可实时显示电池剩余电量

具有自动休眠、自动关机等节电功能

带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家指定型号）打印测量报告

可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能

密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干

具有探头零点校准、两点校准功能, 可对系统误差进行自动修正

已知厚度可以反测声速，以提高测量精度

具有单点测厚和扫描测厚两种测厚工作模式

可预先设置厚度值上、下限，超出范围自动报警

具有耦合状态提示功能

操作方法及注意事项

操作方法

将探头插头插入仪器探头插座中；按开关键，伴随着开机蜂鸣声，仪器屏幕显示开机画面后自动进入主显示界面，此时仪器的

各参数为上次关机前使用的参数；在开机状态下，按开关键可以实现关机操作。

设定探头型号：用户可以根据实际情况的要求及实际测量需要，设定探头型号。设定方法为：在主显示界面，按M键，选择

【探头类型】项目； 按向上键及向下键选定所需探头型号；按M键或后退键退出该项目。

或者：在【测量条件设置】-【探头选择】菜单下，按确定键进入探头选择界面；按M键切换到要修改的数据位,按向上键及向

下键选定所选探头；按确定键确认该选择，或者按后退键放弃该选择。

注意事项

测量时，只有出现耦合图标并稳定时，才是良好的测量；

若被测体表面有大量耦合剂时，当探头离开被测体表面时，耦合剂会引起误测。因此测量结束时，应迅速将探头移开被测体表面。

探头表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中应轻按；测粗糙表面时,尽量减少探头在工作表面的划动。

常温测量时，被测物表面不应超过60℃，否则探头不能再用。

若探头磨损，测量会出现示值不稳，此时应更换探头。

仪器的保养与维护

电池容量接近用完或用完时，应该及时更换电池，以免影响测量精度；仪器长时间不使用时应将电池取出，以免电池漏液，腐蚀仪器盒与电极片；

应避免仪器及探头受到强烈震动

避免仪器置于过于潮湿的环境中

插拔探头时，应捏住活动外套沿轴线用力，不可旋转探头，以免损坏探头电缆芯线

油、灰尘的附着会使探头线逐渐老化、断裂，使用后应清除缆线上的污垢

由于使用标准试块对仪器进行校准时，需涂耦合剂，所以请注意试块的防锈。使用后将标准试块擦干净。气温较高时不要沾上汗液。长期不使用应在随机试块表面涂上少许油脂防锈，当再次使用时，将油脂擦净后，即可进行正常工作

酒精、稀释液等对机壳尤其是视窗有腐蚀作用，故清洗时，用少量清水轻轻擦拭即可

技术参数

基本配置

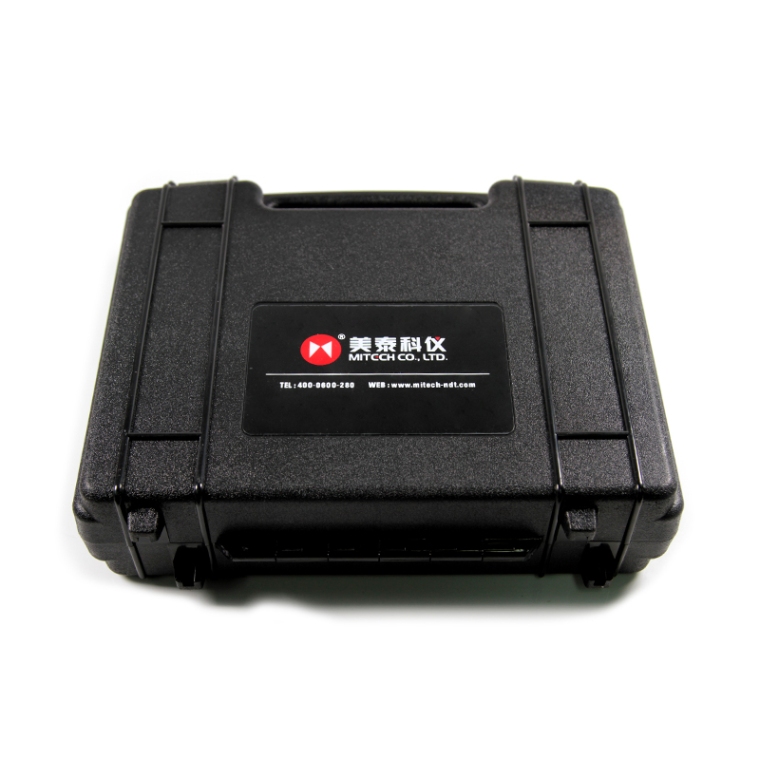

	美泰超声波测厚仪仪器箱
	美泰系列超声波测厚仪仪器箱，长:27cm;宽:22.5cm;高:7.5cm;重:698g。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐热性、耐低温等优良性能，可有效防御恶劣环境中的油污、粉尘及各种腐蚀，箱体尺寸符合航空、列车携带标准（可放于座位底下和行李架上），安全、可靠、稳定。

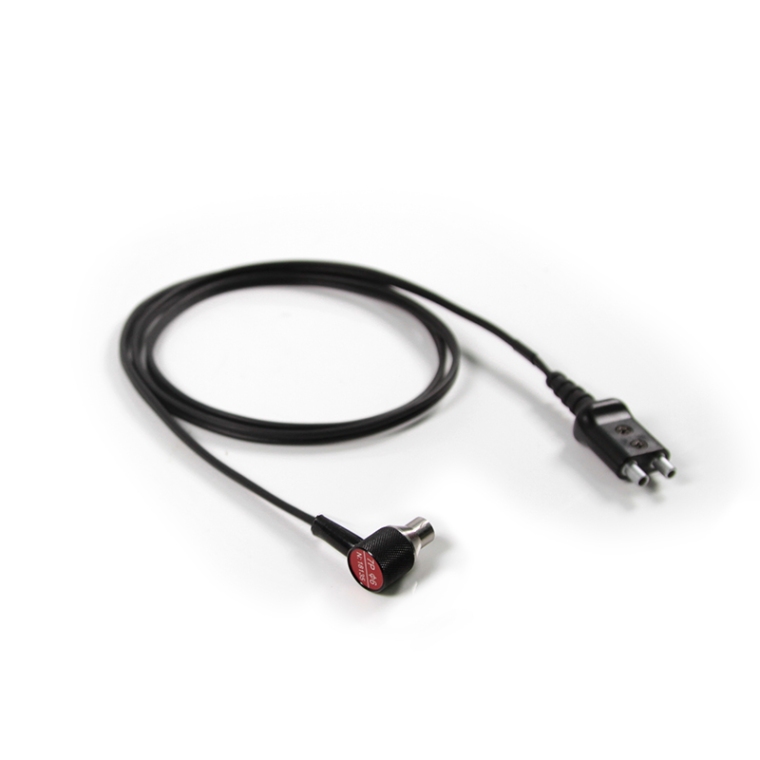

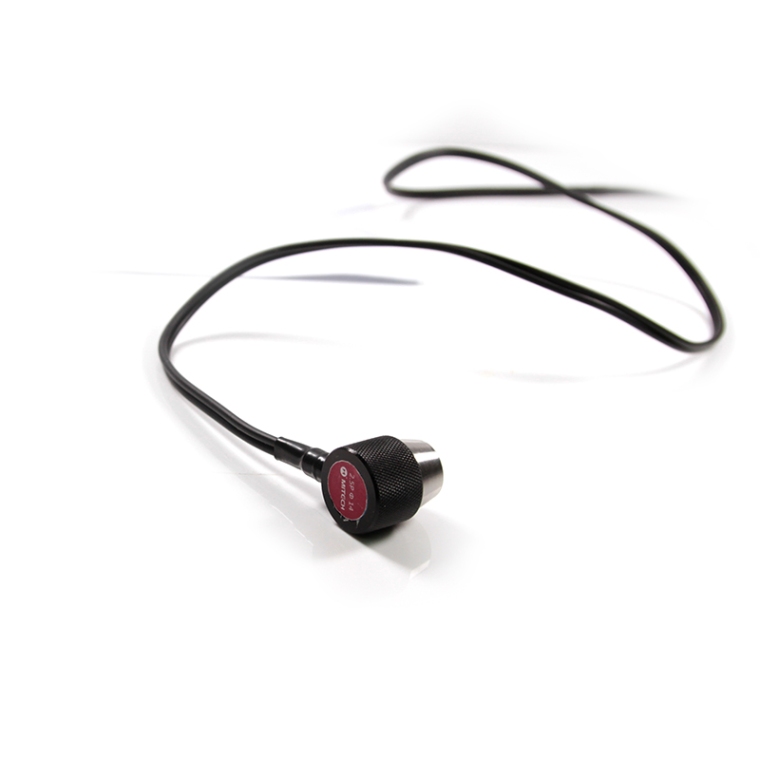

	美泰标准超声测厚探头N05
	美泰标准超声测厚探头N05，适用于美泰全线超声波测厚仪产品，可替代90º弯角标准探头N05作为标准配置（需提前注明）。标准超声测厚探头N05频率：5MHz，探头晶片直径：10mm,测量范围为普通测厚仪：1.0mm～230mm（钢）；多模式测厚仪：1.0mm～600mm（钢），最小管径:Φ20mm×3.0mm，探头线缆长度：90cm。美泰测厚仪探头由压电陶瓷、工程塑料、不锈钢等材质精心研制而成，一体压铸工艺，夹板式探头设计，拔插方便，有效降低因频繁插拔而产生的故障率，精准耐用。被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中的各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及技工零件做精确测量。

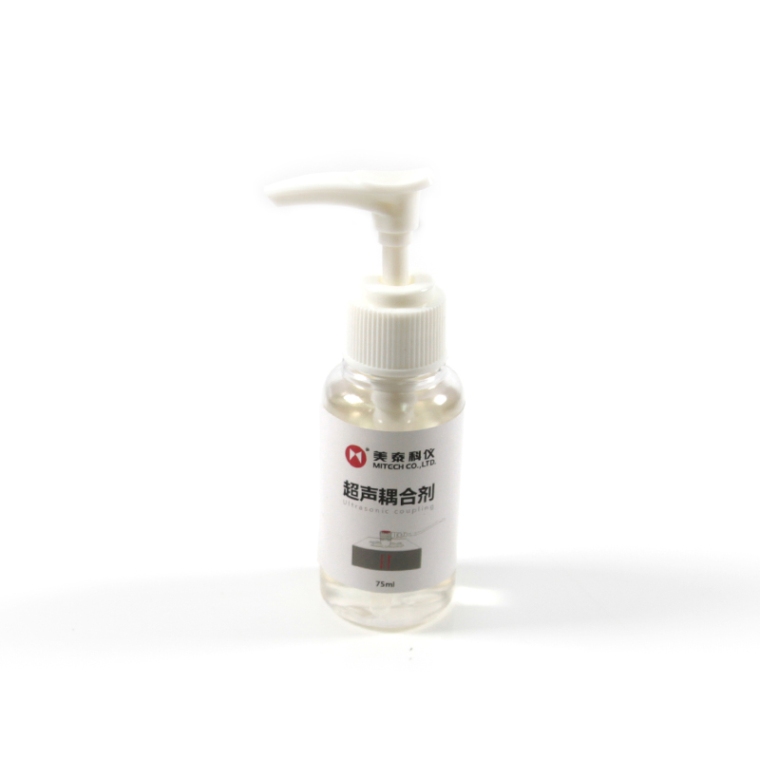

	美泰超声耦合剂
	耦合剂是涂在探头与被测工件表面用来隔绝空气的介质，选用适当粘度的耦合剂对于精准测量至关重要，美泰系列超声波测厚仪标配75ml超声专用耦合剂,用于隔绝探头表面与待测工件表面间的空气，使探头产生的超声波能够有效进入被测工件，确保厚度测量的精准性，挤压式瓶装，清洁卫生环保，建议测量光滑材料时选用粘度较低的耦合剂，测量较为粗糙的材料时使用粘度较高的耦合剂（如甘油膏、黄油等）

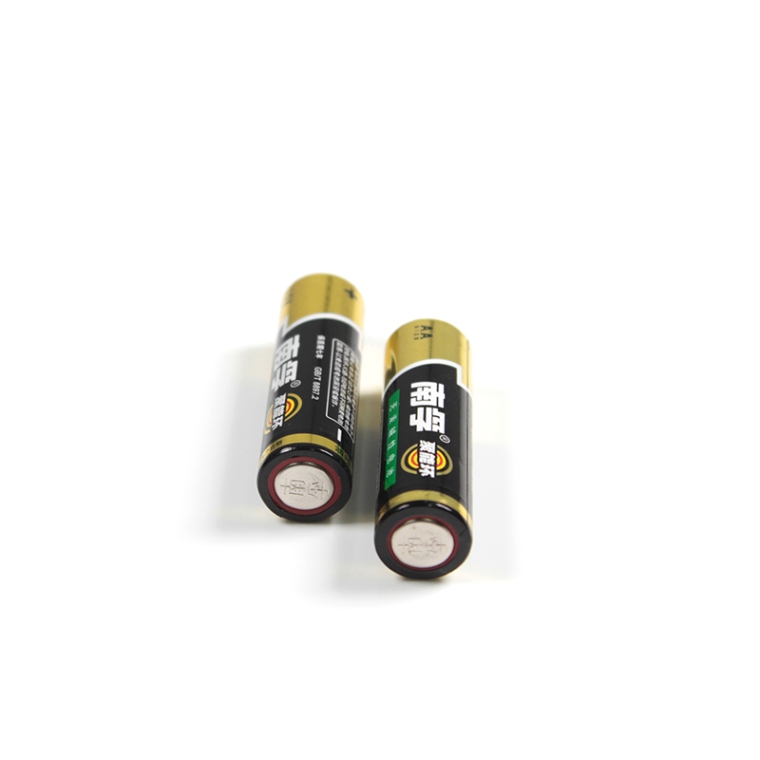

	AA（5号）尺寸碱性电池
	美泰系列超声波测厚仪，均采用低功耗设计理念，超长待机，MT150/MT160/MT200/MT180/MT192/MT280/MT600/MT660均由两节AA五号电池供电、更换方便。

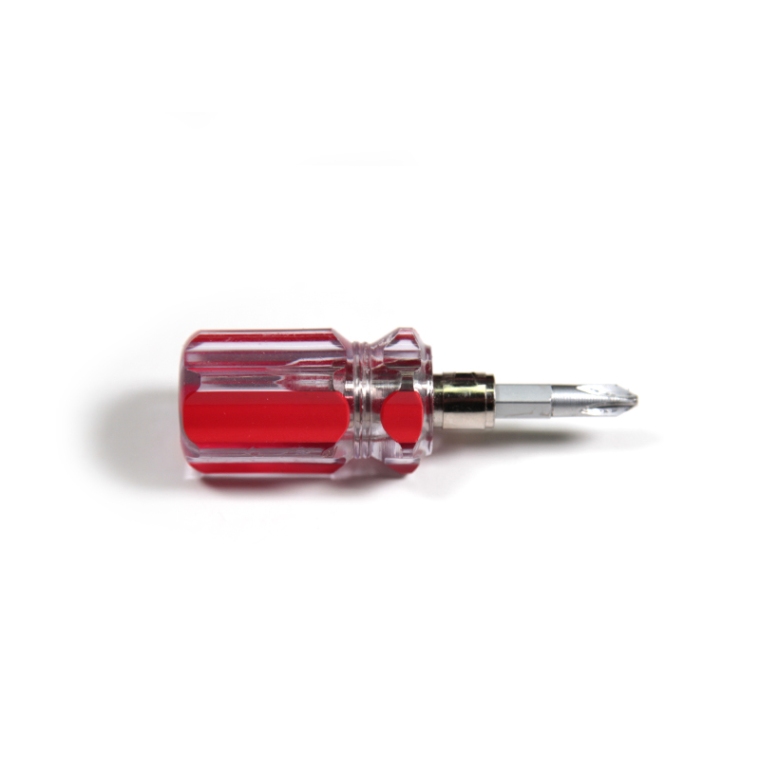

	螺丝刀
	MT200.MT280.MT600的标准配置，用于开启电池仓盖。
	美泰超声波测厚仪随机资料
	美泰系列便携式超声波测厚仪附有专用的随机装箱资料。包括产品合格证、保修卡、产品说明书、装箱清单。随机资料采用专用的铜版纸印制，说明书图文设计，美观、易懂、便于长久保存。注：美泰品牌系列产品的随机资料均可登陆下载电子版。

可选配置

	美泰超声波测厚仪粗晶探头
	美泰粗晶超声测厚探头N02，适用于美泰全线超声波测厚仪产品，为可选配置。粗晶超声测厚探头N02频率：2.5MHz，探头晶片直径：14mm,适用于铸铁等粗晶材质的测量；测量范围为普通（单模式）测厚仪：3mm-300mm（钢），多模式测厚仪：3mm-600mm（钢）、3-40mm（灰铸铁），最小管径:Φ20mm，探头线缆长度：90cm。美泰N02测厚探头由压电陶瓷、工程塑料、不锈钢等材质精制而成，一体压铸工艺，有效降低因频繁插拔而产生的故障率，精准小巧。被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中的各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及技工零件做精确测量。

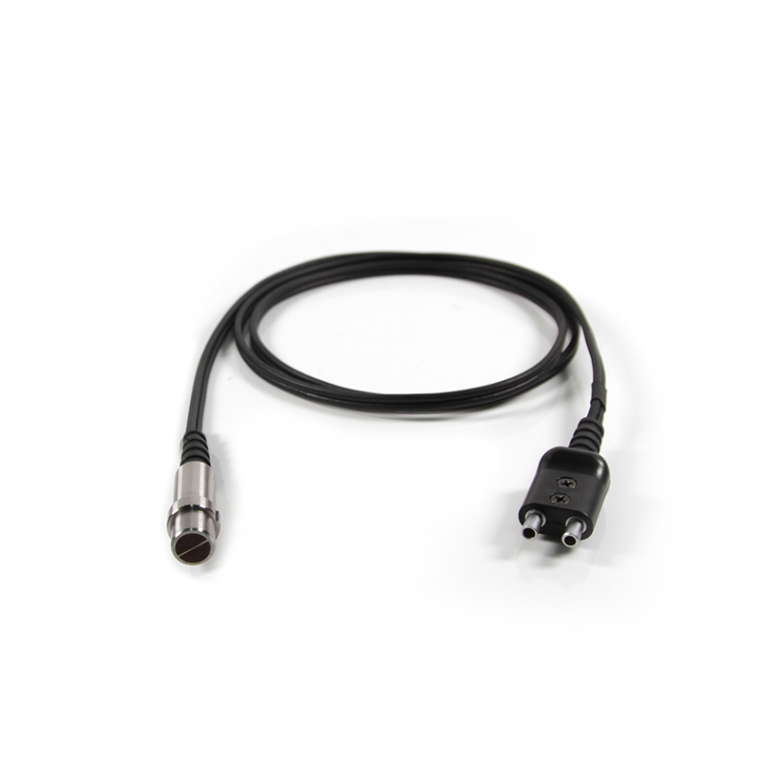

	美泰超声波测厚仪微径探头
	微径超声测厚探头N07，适用于美泰全线超声波测厚仪产品，为MT660型号的标准配置。微径超声测厚探头N07频率：7MHz，探头晶片直径：6mm,适用于薄壁及小弧面的测量；测量范围为普通（单模式）测厚仪：0.75mm～80mm（钢），多模式测厚仪：0.65mm～200mm（钢），最小管径:Φ15mm×2.0mm，探头线缆长度：90cm。美泰测厚仪探头由压电陶瓷、工程塑料、不锈钢等材质精心研制而成，一体压铸工艺，夹板式探头设计，拔插方便，有效降低因频繁插拔而产生的故障率，精准小巧。被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中的各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及技工零件做精确测量。

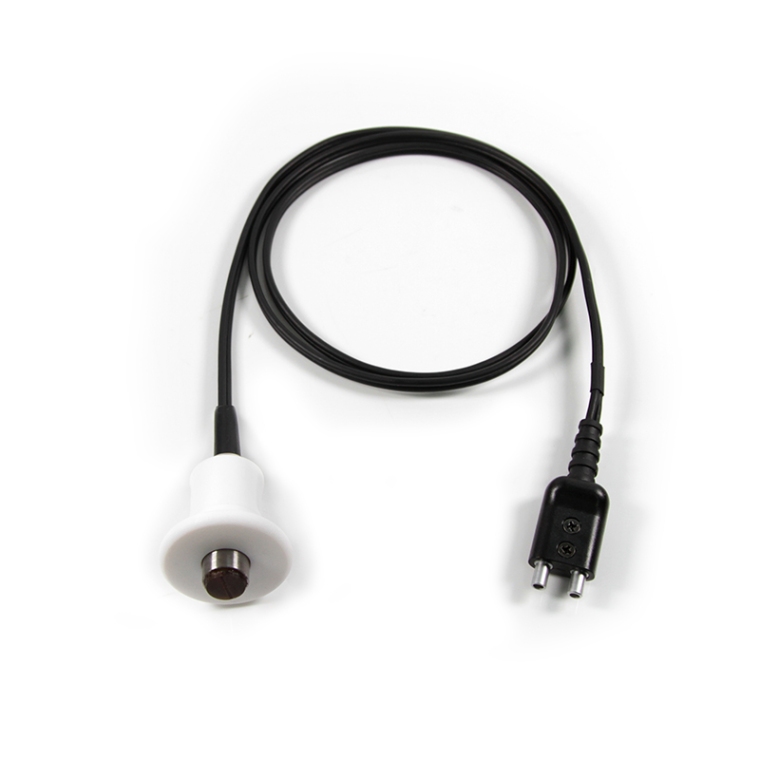

	美泰超声波测厚仪高温探头HT5
	美泰高温超声测厚探头HT5，适用于美泰全线超声波测厚仪产品，为可选配置。高温超声测厚探头HT5频率：5MHz，探头晶片直径：12mm,适用于300 ℃以下的高温材质的厚度测量；测量范围为普通（单模式）测厚仪：3mm-200mm（钢），多模式测厚仪：1mm-600mm（钢），最小管径:Φ30mm，探头线缆长度：70cm。美泰HT5高温探头由压电陶瓷、工程塑料、不锈钢等材质精制而成，一体压铸工艺，有效降低因频繁插拔而产生的故障率，精准小巧。被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中的各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及技工零件做精确测量。
	美泰超声波测厚仪数据处理软件
	美泰超声波测厚仪数据处理软件，标配于MT600/MT660，可方便、快捷地与PC机进行数据交换和参数设定。具有测值存储管理、测值统计分析、打印测值报告等丰富功能。适用于钢铁生产、船舶制造、汽车制造、飞机制造、高压容器，电力器件、轴承、标准件、五金纺织配件和仪器仪表配件等各种与金属材料制品有关的生产企业。利用该软件提供的分析结果，可使企业质量控制更具科学依据、可溯性更高，提高企业信息化质量管理水平，是企业分析产品合格率，提高品质监控的有效保证，该软件亦可作为与金属材料有关的科研单位、制造工厂、大专院校等部门从事理论教学、实验分析和基础科学研究的有效工具.

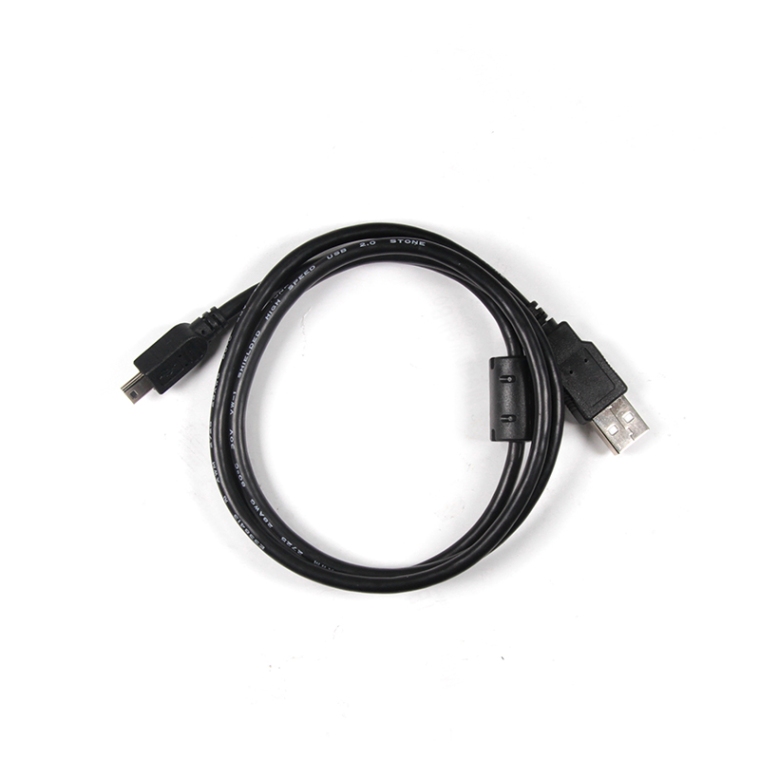

	美泰超声波测厚仪USB通讯线缆
	美泰测厚仪USB通讯线缆，用于连接PC端与主机，以实现与电脑通讯、分析及存储数据的应用。

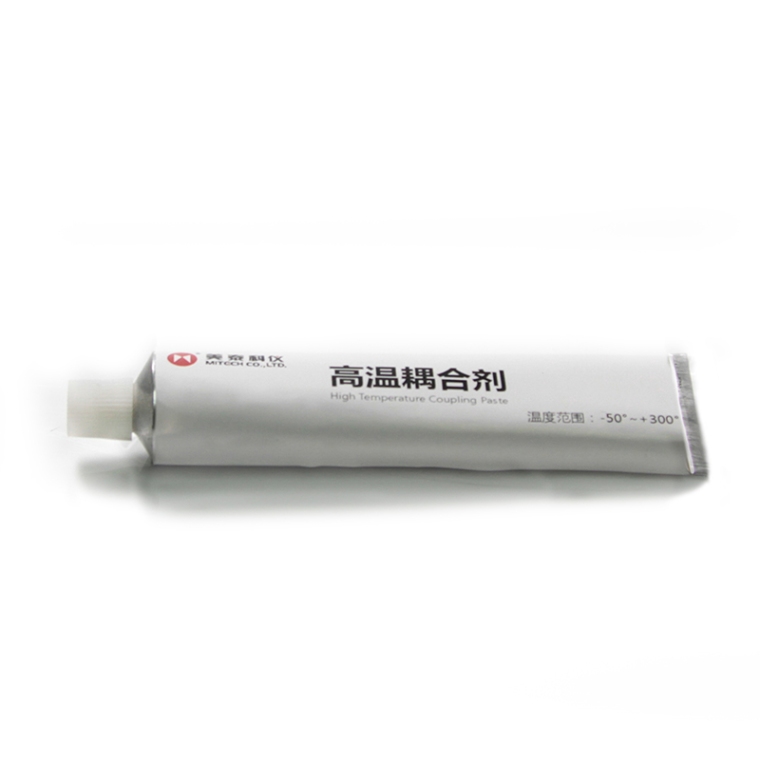

	美泰超声波测厚仪高温耦合剂MHTC-II
	美泰高温耦合剂GW-II是美泰系列超声波测厚仪的可选配置之一，高温耦合剂GW-II（40g）适用于温度低于300℃的材质的高温探头与被测工件的耦合，较普通耦合剂相比，高温耦合剂耐热性更高，使用时不会产生烟气，健康环保，不易冻结、流溢，可保证高温情况下的探头与被测材料之间超声信号的正常传播，以实现精准测量，是高温测厚必备的辅件。使用时，测量温度较高时，建议涂在探头上使用。

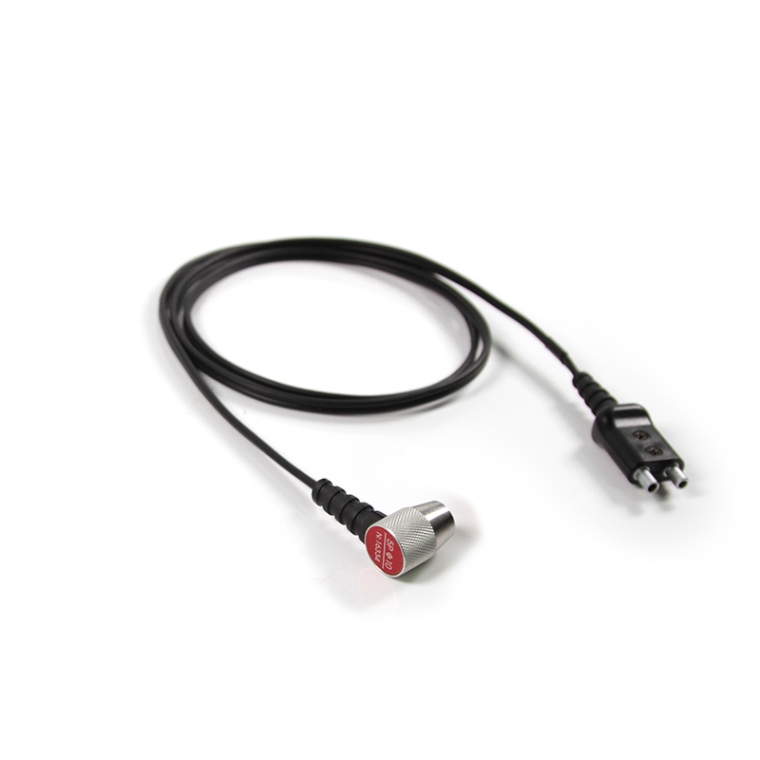

	90º弯角标准探头N05
	美泰弯角标准超声测厚探头N05/90º，适用于美泰全线超声波测厚仪产品，为MT150、MT160、MT200等型号的标准配置。 标准超声测厚探头N05频率：5MHz，探头晶片直径：10mm,测量范围普通测厚仪：1.0mm～230mm（钢）；多模式测厚仪：1.0mm～600mm（钢），最小管径:Φ20mm×3.0mm，探头线缆长度：90cm。美泰测厚仪探头由压电陶瓷、工程塑料、不锈钢等材质精心研制而成，一体压铸工艺，夹板式探头设计，拔插方便，有效降低因频繁插拔而产生的故障率，精准耐用。被广泛应用于石油、化工、冶金、造船、航空、航天等领域的生产设备中的各种管道及压力容器腐蚀减薄程度的监测，也可用于对各种板材及技工零件做精确测量。
