JDX-2D电极系测井仪就是井下视电阻率测井组合仪。它可以一次下井同时测量梯度电极系和电位电极系的视电阻率曲线，还可以在不供电方式下测量自然电位曲线。电阻率测井是古老的测井方法。在测井发展的初期就得到了很好的发展 。电阻率测井和自然电位测井是以钻孔剖面岩性的电阻率差异和电化学差异为基础，通过测量这种差异性来研究地层性质。尽管视电阻率测量会受到井液、井孔直径、岩层极化率等诸多因素影响，但至今还是有着广泛用途的测井方法之一。

在金属矿、石油、煤田和水文各领域视电阻率测井都是作为基本的测井方法普遍应用。电阻率和自然电位测井还是煤质、水质、矿化度、含矿品位等的很好评估手段。

JDX-2D电极系测井仪采用供电和测量都在井下完成的方案。这样测量的微小信号在井下就经放大、模数转换和编码后传送到地面，从而解决了模数信号直接经过电缆长线传输易受干扰的问题，提高了测量的准确性。仪器中采用了自动调节供电和测量的单片机系统，简化了仪器操作过程，提高了测井效率。电极系尺寸可以按用户要求定制，组合的测量参数也可以由用户选择定制。

主要技术指标

1. 仪器电源：直流200V±20%，电流≤40mA

2. 电极系排列：A1.6M0.4N；A0.4M

（也可以由用户订购时选择）

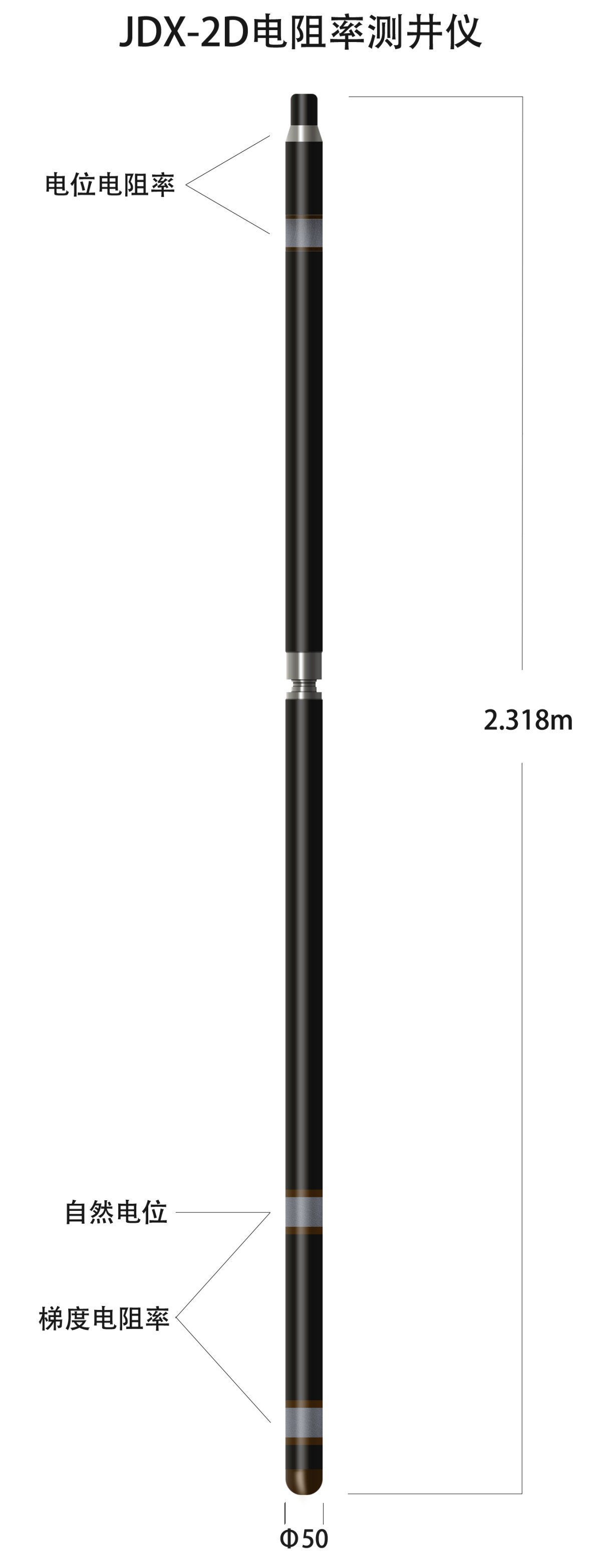

3. 仪器总长：2.2m（标准）

4. 仪器外径：Ф50mm

5. 测量范围：

视电阻率1～4000Ωm（定制可达10000Ωm）

自然电位±1200mV

6. 测量精度：2%（10～4000Ωm）或±1Ωm

7. 使用环境：井温≤80℃；压力≤20MPa

8. 参数记录零长

梯度电阻率：1976mm

电位电阻率：1165mm

自然电位：1776mm

9. 信号输出：双极性，二进制编码
