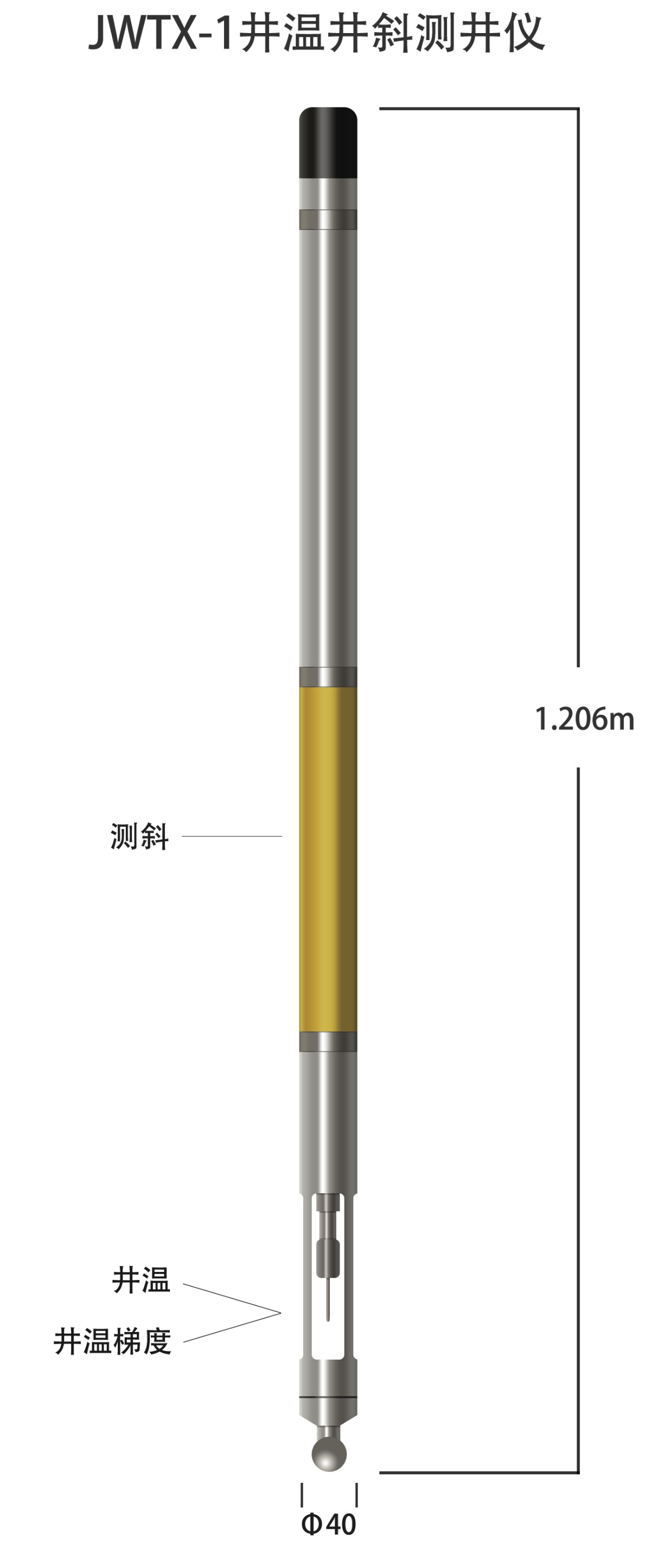

JWTX-1型井温井斜组合测井仪是一种多用途的组合测井仪。一次下井可以同时测得井温、井温梯度、顶角、方位等多个参数。

JWTX-1型井温井斜组合测井仪也是一种新型的钻孔空间轨迹测量仪器。 仪器内部装有重力加速度传感器和高精度磁场传感器，通过这些传感器测量出地球重力和磁场矢量在仪器坐标轴上的分量，计算出仪器的坐标系在大地空间坐标系的位置参数，得到钻孔的空间取向（井斜，井斜方位）。进一步的数据处理可以计算出钻孔的弯曲率，偏心率，水平位移，垂距等参数。

JWTX-1型井温井斜组合测井仪中的全固态传感器，因没有活动机械部件而具有良好的抗震能力。增强了仪器的可靠性，并简化了操作，更容易维护。由于井斜和方位的测量精度高，配套软件功能强，处理得到的成果资料多，可以广泛的应用在建设工程，水文，油田，煤田，地质等领域的钻进检测和指导钻进。

JWTX-1型井温井斜组合测井仪是在井下直接数字化测量的方法，测量结果在井下完成数字化，减少了信号传输受干扰的可能。是一种技术先进的测井仪器。

主要技术指标

1. 仪器电源：直流200V±20%，电流≤20mA

2. 井温测量范围：0℃～85℃

3. 井温分辨率：0.025℃

4. 温度梯度测量范围：0.02℃/m～5℃/m

(测速～600m/H时)

5. 井斜（顶角）测量范围：0°～30°

6. 井斜测量精度：±0.1°

7. 方位测量范围：0°～ 360°（地磁方位）

8. 方位测量精度：优于±4°（顶角1°～30°时）

9. 仪器尺寸：Φ40×1075mm

10. 信号传输：双极性，二进制编码

11. 仪器耐压：20MPa

12. 仪器耐温：-10 ～ 85℃

13. 参数记录零长：井 温：1145 mm

井温梯度：1145 mm

井 斜： 600 mm
