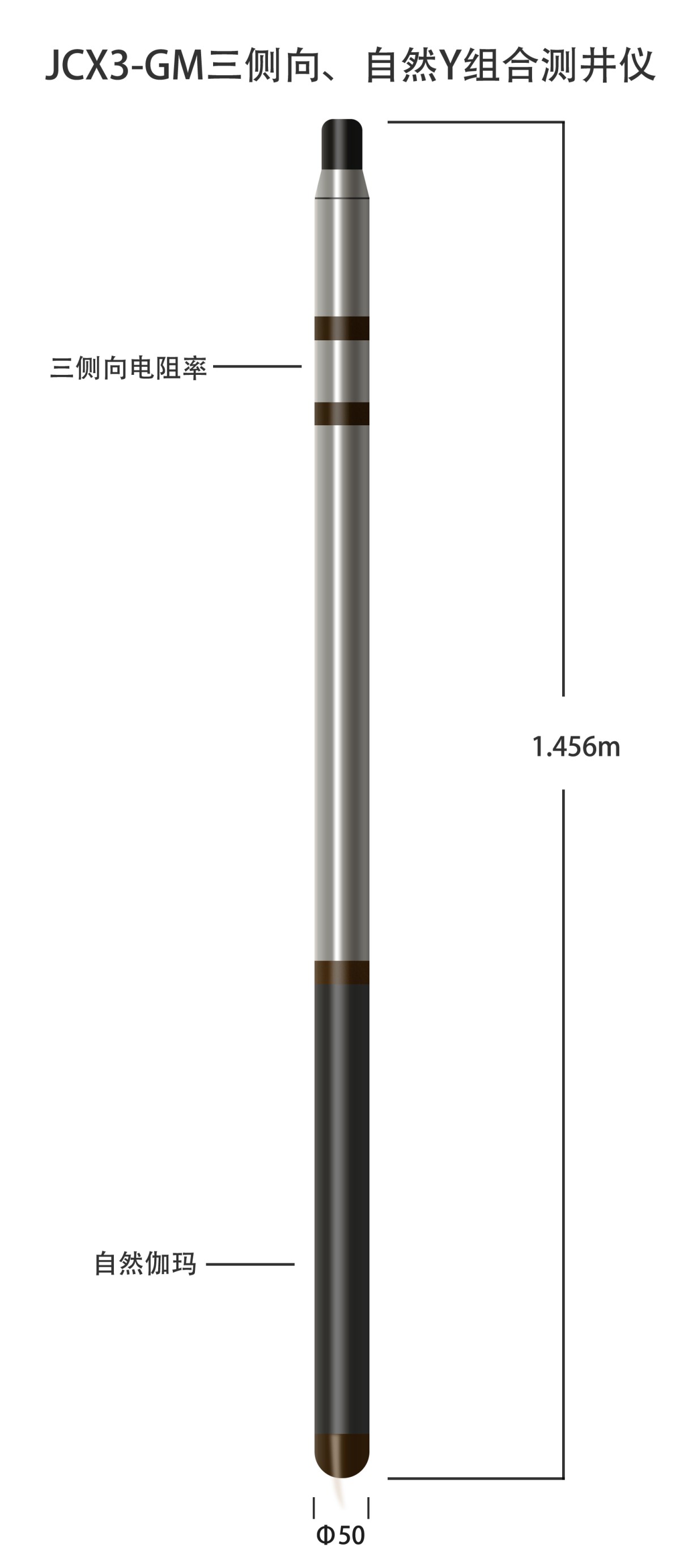

JCX3-GMD三侧向伽玛自电测井仪组合了三侧向电阻率和自然伽玛以及自然电位等测量参数为一体，以提高测井工作效率。

在高矿化度泥浆情况下或在高阻地层的钻孔中，普通电阻率测井方法其供电电流只有较少部分流经地层，这样就导致测量结果很难准确反应地层的电阻率变化，所以发展了测向电阻率测井。侧向测井的主要思路是采取对供电电流聚焦的方法，迫使主电极流出的电流近似垂直的流入地层，主电极上的电流大部分流入地层降低了井液和低阻岩层对计算电阻率的影响，从而使得测量计算的视电阻率更加接近岩层的真实电阻率。根据不同的需求有很多种聚焦测量方法，诸如双侧向、三侧向、七电极侧向、微侧向、邻近侧向和微球聚焦测井等等。其中三侧向电阻率是最成熟的一种测量方法，一般用于准确划分电性剖面。

三侧向电阻率测井另一特点是对岩性剖面的分层能力较强。由于采用聚焦方式供电，测量受井液及上下围岩影响小，不仅测量结果更接近真实电阻率，而且

测量曲线陡度大，对称性好，在油田、煤田划分矿层及薄矿层，研究矿层结构有很好的效果。

JCX3-GMD三侧向伽玛自电测井仪是一种小直径轻便型仪器，是最适合小井眼钻井情况下使用。仪器智能化程度较高，三侧向电阻率测量采用恒功率方式供电，同时检测电压和电流来计算电阻率，具有测量动态宽，测量准确等特点。除三侧向电阻率外，还测量自然伽玛。

主要技术指标

1. 仪器长外形尺寸：Ф50×1856mm

2. 仪器零长：三侧向 206

mm

自然伽玛1211 mm

自然电位1356 mm

3. 仪器承压：20 MPa

4. 仪器耐温：-10℃～70℃

5. 三侧向电极：

不锈钢电极，电极长度：

A₀=60 mm，A_p=2×600 mm

6. 三侧向供电：250

Hz方波，开路电压21 V，

短路电流250 mA

7. 电阻率测量范围：1.2～1.2×10⁵ΩM

8. 电阻率测量精度：5％（10～10KΩM）

9. 伽玛探测器：NaI晶体+光电倍增管

10. 自然伽玛测量范围：1～32768 cps

11. 自然电位电极：铅电极

12. 自然电位测量范围：-1200 ～ +1200 mV；5%

13. 仪器供电：直流200V，电流≤40 mA

14. 信号输出：双极性，二进制码
