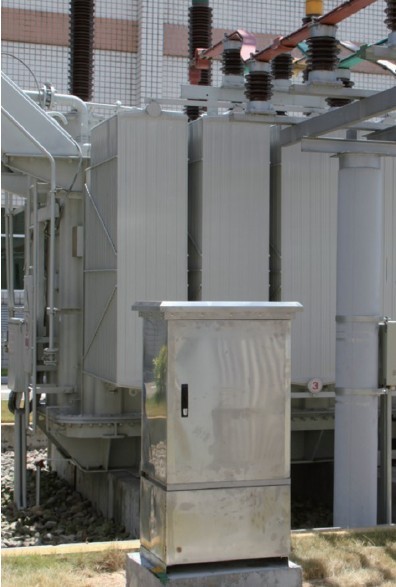

产品简介变压器油色谱在线监测系统由在线色谱监测柜（内带8L载气钢瓶）、后台监控主机、油色谱在线分析及故障诊断专家系统软件、变压器阀门接口组件以及不锈钢油管几部分组成。

技术特点检测灵敏度高，对油中溶解C2H2最小检测限可达0.1ppm。

**的真空无限量脱气技术，可测量变压器油中任何微量气体含量。

油泵循环取油方式，不排油、不污染油、脱气速度快。

能检测出变压器油中H2、CO、CO2、CH4、C2H2、C2H4、C2H6等七种以上的气体及微水含量，并能在后机实时显示谱图,谱图等原始数据对用户完全开放。

系统具备装置自检功能，当发生装置故障时进行亮灯提示，并在后台机显示。钢瓶压力不足时，装置能通过手机及时报警，提示相关人员进行处理。

后台软件人机界面友好，全中文界面，操作简单，系统功能丰富。

系统具备二级气体阀值报警及增长率报警功能，报警浓度和增长率可任意设定。

配有判断潜伏性故障的专家系统，**的油色谱故障诊断技术采用了IEC60599标准以及改良的模糊三比值法、大卫三角形、立方图示法等多种方法，用户可任意选择。

每次系统监测结果以短信方式及时传给相关人员手机上（可选），无需专人到后台查看数据，实现真正无人值守。

具有历史数据趋势图查询、报表格式显示和打印功能，方便纵向比较监测数据，从而分析变压器运行情况和故障发展趋势。

支持TCP/IP网络协议，可直接与用户的MIS系统连接，具备web远程数据浏览功能。

支持多种通讯组网方式，与各大厂家变电站综自系统或调度系统通讯兼容。

产品参考国家继电保护行业产品标准，严格通过了国家电网公司电磁兼容性能检测。在后台机显示。钢瓶压力不足时，装置能通过手机及时报警，提示相关人员进行处理。

技术特点电源：220V 50Hz交流电源（5A以上）

钢瓶载气：高纯空气99.999%，可在当地配置

载气更换：三年左右(按每天监测一次计算)

脱气模块寿命：八年以上

油气平衡时间：10分钟

分析周期：最短1小时，可任意设定

标定周期：大于2年

色谱柱寿命：采用定期自活化技术，使用寿命大于8年

检测器寿命：八年以上

数据存储周期：20年

工作环境温度：变压器油温度范围：15℃～80℃

工作环境温度范围：－40℃～＋70℃

工作相对湿度：5％～95％，无冷凝

软件安装：Win2000/XP平台上运行

面板指示：箱体内面板上有两色指示灯

绿色－电源，红色－装置故障

柜体尺寸：750（长）×650（宽）×1200（高）mm

柜体重量：150KG

防护等级：IP65以上
