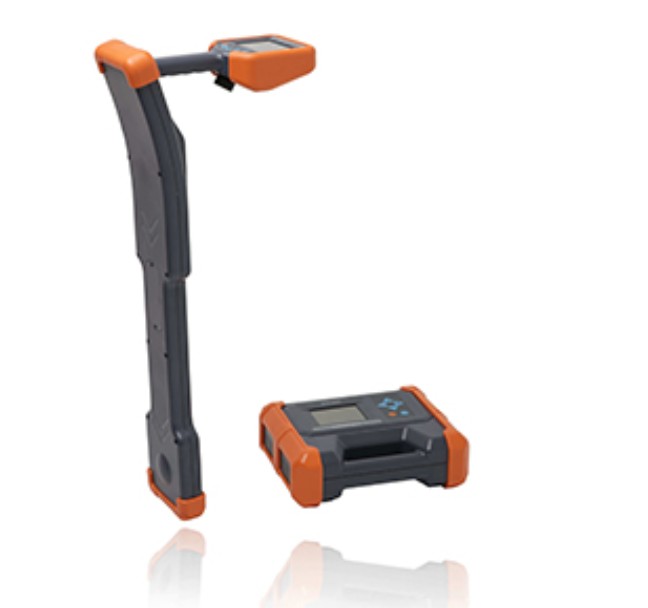

◆地下管线探测仪产品特点

l 罗盘显示：直观显示管线位置。

l 左右指示：左右箭头显示管线位置。

l 跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。

l 实时进行深度和电流测量。

l 历史曲线显示：直观显示信号变化情况。

l **性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。

l 接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。

l 全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

l 地下管线探测仪多种探测频率：主动探测和被动探测。

l 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

l 发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。

l 地下管线探测仪内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

l 机壳坚固、质轻便携。

地下管线探测仪技术参数

l 发射机：

1. 输出方式：直连输出、辐射感应、卡钳耦合（选配）。

2. 输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。

3. 输出功率：更大10W，10档可调，自动阻抗匹配。

4. 直连输出电压：更高150Vpp。

5. 过载和短路保护。

6. 人机界面：128×64点阵液晶显示器。

7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

l 接收机：

1. 输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。

2. 接收频率：

主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。

工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。

射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。

3. 管线探测模式：宽峰法、窄峰法、音谷法。

4. 电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

5. 人机界面：320×240点阵液晶显示器。

6. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

l 其他：

1. 体积：发射机270×220×85mm，接收机700×270×120mm。

2. 质量：发射机2.2kg，接收机2.2kg。

3. 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。

4. 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
