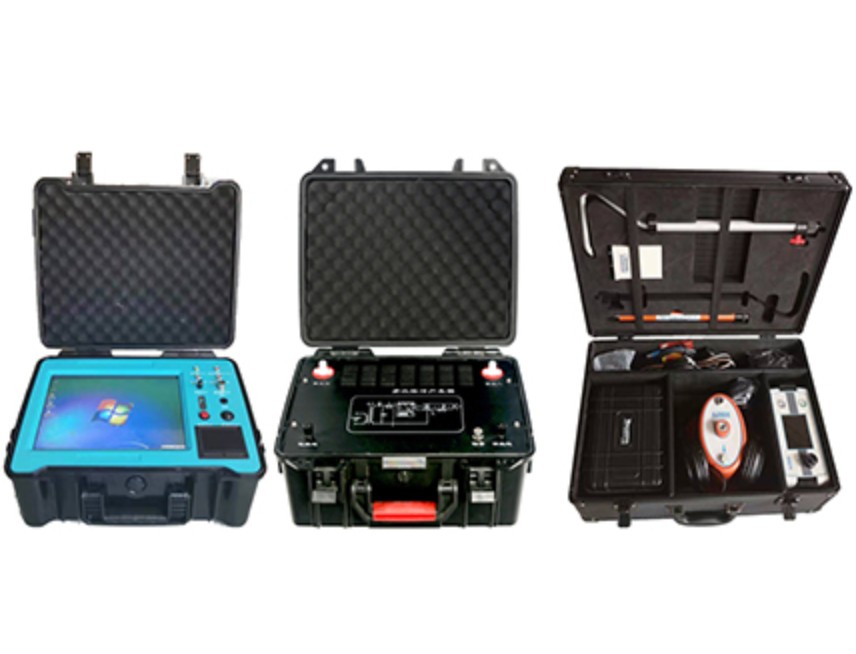

◆全智能多次脉冲电缆故障测试仪（快测组合）产品特点

•先采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。

•先采用12.1in大屏幕触摸系统，触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

•采用更新的USB通信接口，采集信号稳定，主机可自动选择更低12.5MHz、更高达200MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

• 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形,同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。

•独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

• 主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）

•内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。

• 关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

• 高压放电部分三种可供用户选择,内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化

全智能多次脉冲电缆故障测试仪（快测组合）技术参数

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2、可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。

3、可测量长度已知的任何电缆中电波传播的速度。

4、可测试电力电缆埋设路径及埋设深度。

•显示方式：12.1英寸工业级液晶屏（XP操作平台）

•测试距离：不小于60km

•操作方式：双操作，触摸笔兼触控鼠标操作

•测试方法：低压脉冲法、冲闪电流法、直闪电流法

•存储空间：固定8G

•更短测试距离（盲区）：0-5米或无盲区

•分辨率：V/fm；V为传波速度m/μs；软件游标0.10米

•精确定点误差：±0.2m

•测试误差：系统误差小于±1%

•仪器采样频率：12.5MHz、25MHz、50MHz、100MHz、200MHz（自适应脉宽）

•待机时间：可连续使用6小时左右

•主机重量：7kg

•外形尺寸：180mm×300mm×400mm

•环境温度：-20℃～﹢40℃，相对湿度：80%

•电源与功耗：AC220V±10% 不大于15W； DC12V（7AH） 不大于20W

5、路径仪技术指标：

•信号频率：15KHz正弦波 输出功率：Pomax≥100W

•输出阻抗：Zo=Zc(电缆特性阻率) 震荡方式：断续

•环境温度：－20℃～＋40℃ 相对湿度：RH≤85%（25℃）

•主机重量：9.8kg 外形尺寸：180mm×300mm×400mm

6、声磁数显同步定点仪技术指标：

•数显距离：更大500米，更小0.1米

•粗测误差：小于10%，定点误差为零

•电磁通道接收机灵敏度：<5μV

•电磁通道增益：>110dB (30万倍)

•声音通道音频放大器增益：<120db (信噪比4:1时100万倍)

•50Hz工频抑制度：>40dB (100倍)

7、YD型电缆测试高压试验变压器：

•额定容量：3kVA 单台额定输出电压：(AC)50KV （DC）70KV

•输出电流：60mA 输入电压：200V

•输入电流：15A 变压比：500/1

•变压比误差：＜±1% 阻抗电压：＜10%

8、服务方式及技术：

a、3G无线远程同步测控服务（选配）；

b、手机安卓版测试软件服务（选配）；

c、波形邮件传输实时分析服务
