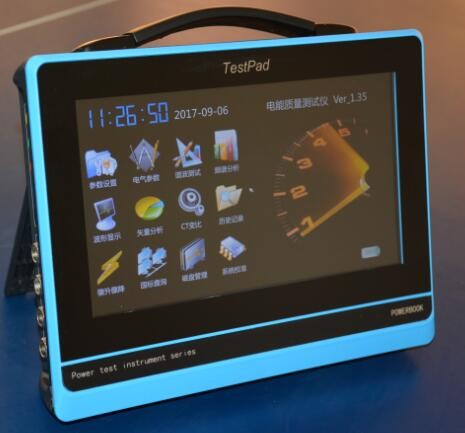

电能质量测试系统产品用途

该电能质量测试系统支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供更准确的电力故障诊断分析。

配备高精度、高线性度的电压互感器和钳形电流互感器，使仪器对各种参量的测量精度更高，同时现场接线简便。采用进口大屏幕彩色液晶作为显示器，触摸屏操作，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。电能质量测试系统内置大容量掉电不丢失数据存储器，可将现场测试数据海量保存，为上位机软件的分析提供可靠的现场数据。

◆电能质量测试系统产品特点

1、多通道测量：4个电压通道、4个电流通道同时测量。

2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；

3、可测量2-64次的电压谐波和电流谐波含量；

4、可测量总谐波畸变率；

5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；

6、可测量正序电压、负序电压、零序电压、电压不平衡度；

7、可测量正序电流、负序电流、零序电流、电流不平衡度；

8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；

9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；

10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；

11、选配大钳表可以进行低压电流互感器的变比和角差测量；

12、谐波含量可以柱状图的形式显示，视觉效果良好；

13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；

14、10寸大屏幕彩色液晶屏显示器1280×800；

15、电容屏触摸操作，简便易学；

16、支持鼠标操作，适应不同习惯的操作人员；

17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；

18、谐波含有率国标查询功能，可对国标允许值进行查询；

19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。

20、数据可以存储U盘，以便历史查询。

21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；

22、分析软件可按照国标要求生成专业的电能质量分析报表；

23、电能质量测试系统尺寸小、重量轻、携带方便；

24、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
