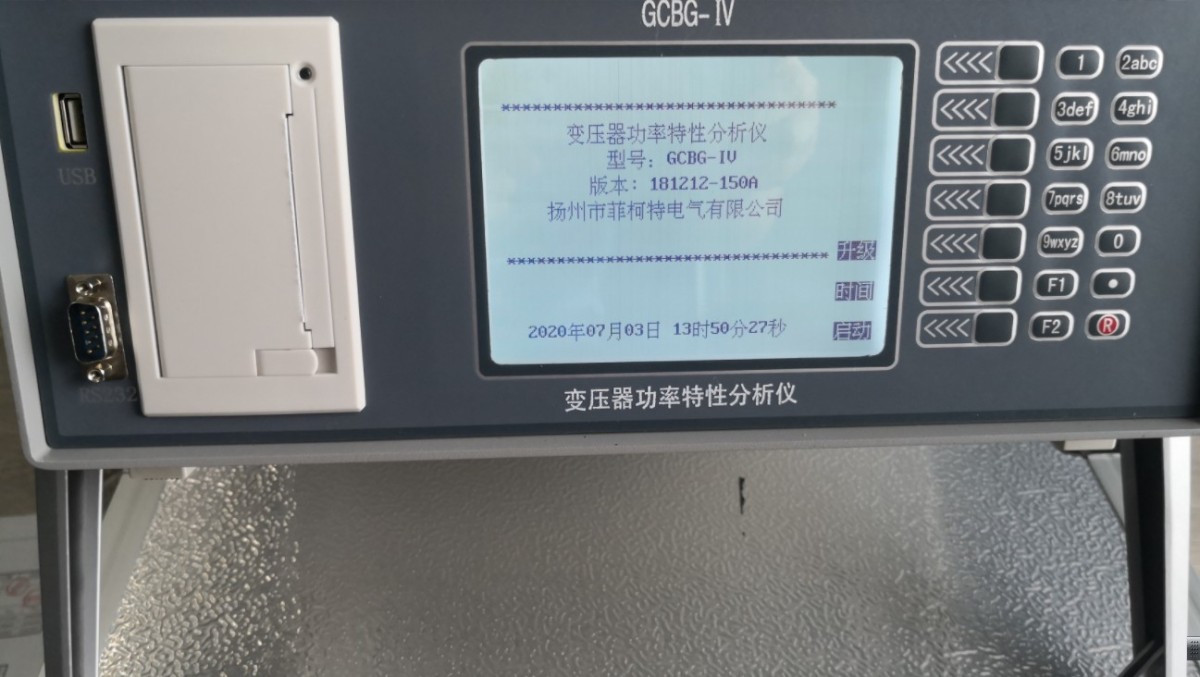

GCBG-IV变压器功率特性分析仪是我公司开发的专门测量电力变压器、电抗器、电机等功率损耗测试、阻抗测试、谐波分析的专用仪器。与瑞士LEM公司D6000、福禄克公司NORMA5000、日本横河WT3000等功率分析仪精度相当的产品，该仪器具有三个独立的电压和三个独立的电流输入通道，电压、电流测量设有多档自动量程，满足所有接线测量方式。该仪器其主要特点是在较低功率因数情况下仍可精确的测量有功功率，因此，特别适合于对大型电力变压器及电抗器的损耗测量。

◆变压器功率特性分析仪基本功能

1 变压器功率特性分析仪的测试结果符合IEC76.1-93及GB1094.1-2003和 GB/T6451有关标准的规定，并可满足在试验电源的波形严重畸变条件下仪器自身可以得出校正后的变压器损耗值，特别是对变压器的空载损耗值按照相关标准使用平均值电压表数值进行校正计算。

2 可完成对变压器的空载损耗、空载电流、负载损耗、阻抗电压、短路阻抗、零序阻抗进行全自动测试，并自动将试验结果换算至三相标准条件下，生成标准的试验报告。

3 常规交流参数测试功能：测试三相电压、电流的真有效值、平均值、有功功率、无功功率、功率因数、频率等电气参数。并能显示各相电压/电流的波形及三相电压/电流向量图。

4 谐波分析功能：对三相电压、电流进行谐波分析（31次），显示各相的各次奇、偶次谐波含量及对应基波的初相角，各次谐波分布棒图以及谐波总含量。

5 电压电流测量范围宽，量程自动切换，并可外接CT、PT进行大容量变压器及电抗器的损耗及电抗参数测试。

6 变压器功率特性分析仪在对大型变压器进行负载损耗试验时，只需录入被测相关绕组各相直流电阻值，仪器根据绕组对的接线方式将直流电阻值所影响的附加损耗自动扣减，并校正变压器负载损耗至额定电流及标准温度下。

7 变压器功率特性分析仪具有RS-232串行通讯接口，方便的与计算机联机构成变压器功率特性（损耗）测试系统，所有被测的交流参数由计算机的显示屏同屏幕显示。

变压器功率特性分析仪基本功能技术参数
