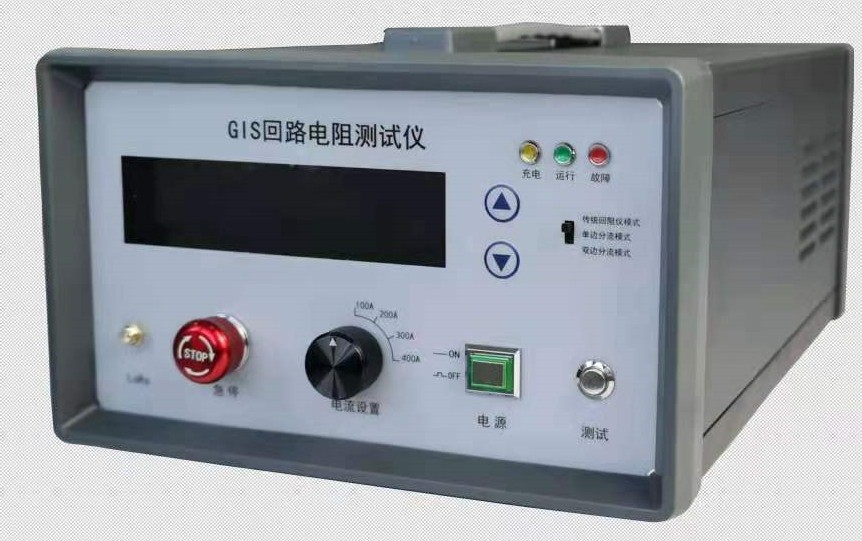

| GIS回路电阻测试仪功能特点 GIS回路电阻测试仪共包含两种测试模式，即传统回阻仪模式和智能测试模式，其中智能测试模式又分为单边分流模式和双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧，以避免地网分流的影响。智能测试模式在传统回阻仪模式的基础上，通过增加一路或两路电流传感器可以准确获得被测回路的实际电流，再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻，不需要拆解接地排亦可以准确测出回路电阻，测试过程简单高效。 1)集成“传统回阻仪模式”、“单边分流模式”和“双边分流模式”，满足不同应用需求； 2)“智能测试模式”无需拆解接地排，省时省力，大大缩减现场工作量，同时消除了“假接地”问题带来的人身和设备安全隐患； 3)“智能测试模式”在不拆解接地排的条件下依然可以精确测量开关回路电阻； 4)主机电源采用恒流限压模式，输出电流可以分档调节，最大输出电流可达400A，最高电压可达12V，确保地网分流后流过被测设备电流达到测试标准要求； 5)无线电流钳采用钳式开口设计，适用于狭窄空间，同时采用无线方式进行数据传输，减少现场接线，高效安全； 6)采用自发光OLED高清液晶屏，无视觉死角和背光问题，满足户外强光应用场合； 7)支持微信小程序和语音播报功能； 8)适用于GIS和敞开式开关设备。 GIS回路电阻测试仪测试原理 GIS回路电阻测试仪共包含两种测试模式，即传统回阻仪模式和智能测试模式，其中智能测试模式又分为单边分流模式和双边分流模式。传统回阻仪模式需要拆除被测开关两侧接地排的其中一侧，而智能测试模式不需要拆解接地排亦可以准确测出被测回路电阻。 GIS回路电阻测试仪技术参数 测试性能指标 | 测量范围 | 0～10mΩ | 测量精度 | 传统回阻仪模式：±(示值×0.5% +0.1μΩ) 单边或双边分流模式：±(示值×1% +0.5μΩ) | 分辨率 | 0.1μΩ | 测试时间 | 不超过10秒 | 测量次数 | ≥200次(5V/100A放电功率，满电量起)，支持边充电边测试 | 存储深度 | 999次历史数据 | 主机参数 | 额定功率 | 4.8kW(Pmax) | 输出电压 | 12V(Udcmax) | 输出电流 | DC 100A/200A/300A/400A 可调 | 供电方式 | 内置锂电池供电，支持快充模式 | 人机交互 | 自发光OLED液晶屏，支持数据语音播报功能 | 数据处理 | 支持BLE4.0协议蓝牙传输，适配微信小程序 | 通讯方式 | 与无线电流钳通过LoRa连接 | 保护功能 | 过流/过压/过热/电池过充/电池过放保护 | 外形尺寸 | 258mm(宽)×165mm(高)×380mm(深) | 重量 | 9kg | 充电器参数 | 输入电压 | AC220V | 充电模式 | 三段式充电法，恒流-恒压-浮充 | 输出电流 | 10A | 输出电压 | 12.6V | LED标识 | 红灯正在充电，绿灯充电完成 | 保护功能 | 短路/过流/过压/过热/反接保护 | 外形尺寸 | 170mm×90mm×50mm | 重量 | 0.95kg | 无线电流钳参数 | 测量方式 | 钳形霍尔，非接触测量 | 测量范围 | DC 0～400A | 测量精度 | ±(示值×1% +0.1A) | 分辨率 | DC 0.1A | 显示方式 | 液晶，尺寸为32mm×15mm | LED标识 | 电源、充电、充满、低电量 | 供电方式 | 内置锂电池供电 | 电源适配器 | 5V/1A | 充电器接口 | Type C | 钳口尺寸 | Φ68mm | 外形尺寸 | 215mm×65mm×34mm | 重量 | 0.5kg | 附件 | 功率线 | 红黑共两根，导线截面积25mm2，长度15m | 测试线 | 红黑共两根，导线截面积2mm2，长度15m | 接地线 | 专用接地导线，长度5m | 天线 | 专用无线天线1根 | USB充电器 | 5V/1A | USB充电线 | 长度1m | 机箱尺寸参数 | 主机机箱 | 460mm(长)×360mm(宽)×190mm(高) | 线箱 | 460mm(长)×360mm(宽)×190mm(高) |
|
