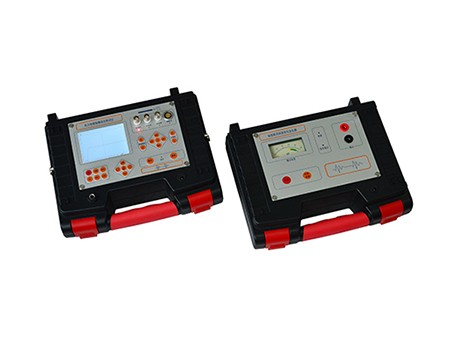

GCDL-930电缆故障综合测试仪相对于传统的分体设备，其设备件数、体积、重量均大幅缩减，且功能强大、简单易用、小巧便携，是传统设备的换代产品。

1.GCDL-930M电缆故障综合测试仪（以下简称主机）

主机有以下功能：

l 低压脉冲测距

l 脉冲电流测距

l 声磁同步定点

l 路径探测

2.GCDL-930T电缆路径探测信号发生器（以下简称信号发生器）

信号发生器用于路径探测的信号发射。

1.故障测距功能：

l 低压脉冲法：适用于低阻、短路、断线故障的精确测距。

l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。

2.精确定点功能：

l 声磁同步接收，抗干扰能力强。

l 声磁信号波形显示，信号和噪声易于区分。

l 光标测量声磁延时，精确判断故障点的远近。

l 可根据磁场波形的初始极性，在定点的同时进行路径探测。

3.路径探测功能：

l 信号发生器：

Ø 大容量锂离子电池供电，摆脱市电束缚。

Ø 全自动功率匹配和保护，无需人工调整。

Ø 较大功率输出。

l 音峰／音谷法路径探测。

l 信号幅值显示。

l 可进行80％法或45°法测深。

4.大屏幕液晶显示，界面友好、简单易用。

5.SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。

6.内置大容量锂离子电池供电，配快速充电器。

7.电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

8.集成化设备，小巧便携。

电力电缆故障综合测试仪产品用途

(M为主机，T为信号发生器，M&T为共同特性)

1. 测距功能（M）：

(1)测距模式：低压脉冲、脉冲电流。

(2)采样频率：100MHz。

(3)分辨率：低压脉冲模式1m；脉冲电流模式4m。

(4)低压脉冲模式发射电压：30V。

(5)测距范围：30km。

(6)盲区：2m。

2. 声磁同步定点功能（M）：

(1)声音信号通频带：中心频率400Hz，带宽200Hz。

(2)信号增益：80dB。

(3)定点精度：0.1m。

3. 路径探测功能（M）：

(1)接收频率：1kHz。

(2)增益：80dB。

4. 路径探测信号发生器（T）：

(1)发射频率：1kHz。

(2)发射功率：≥3.5W。

(3)输出特性：开路电压≥100Vp-p；短路电流≥300mA；

根据实际负载全自动匹配；自动短路保护。

5. 电源：

(1)电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。

(2)功耗：主机（M）400mA，可连续使用时间>6小时；

信号发生器（T）500mA。可连续使用时间>5小时；

(3)充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。

(4)充电时间（M&T）：<4小时。

6.显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。

7. 体积（M&T）：270mm×220mm×80mm。

8. 质量：主机（M）1.5kg；信号发生器（T）1.5kg。

9. 使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
