本侦测器可实现以下主要功能:

1.检测带电运行绝缘子的不明闪络故障

2.高低压线路不明原因跳闸合闸

3.带电运行绝缘子因绝缘性能下降而引起的电流泄漏

4.合成绝缘子故障检测

5.高压接头氧化放电侦测

6.高压闸刀接触不良放电侦测

7.电晕放电侦测

8.污闪侦测

9.电气设备局部放电检测

10.避雷器检测

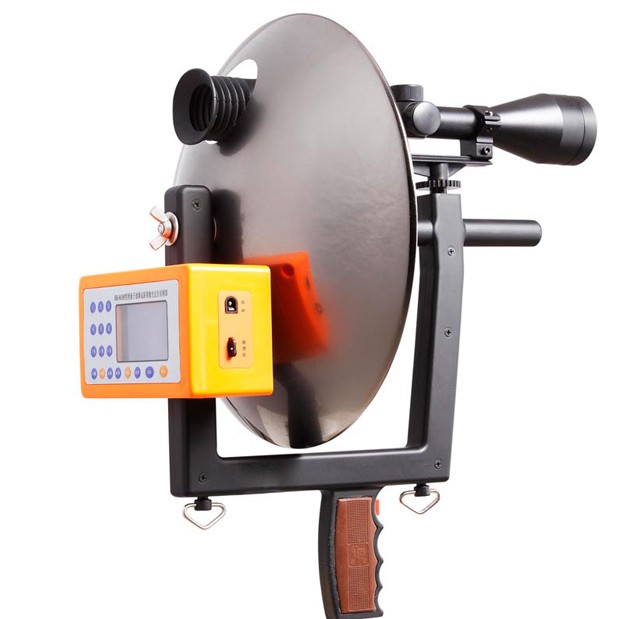

◆绝缘子故障检测仪产品特点

1、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置。

2、铝镁合金框架，坚固、轻便。

3、立体声耳机及液晶显示屏双重指示，效果明显。

4、抗外界干扰能力极强。

5、智能化程度高

（1）具有锁定数据功能

（2）欠压保护功能（电池欠压时，仪器自动关机）

（3）恒流充电，充满自停

6、可反复充电 1000 次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。

7、数字直方图和声音双输出。

8、安全可靠，操作简单，无需校准和维护。

◆绝缘子故障检测仪技术参数

使用范围：380V～1000KV

1．主机

（1）中心频率：40KHz±1Hz

（2）有效距离：2KV 以下 距离 0.5M～15M

2～10KV 距离 5～40M

10～220KV 距离 5～50M

220～500KV 距离 10～60M

500KV 以上 距离 20～80M

（3）工作电压：DC6.5V～DC8.4V

（4）电池：高容量无记忆锂离子电池

（5）体积：445×410×320（mm）

2．激光器

输出波长：650nm

光束发散度：0.4mard

出瞳功率：≥70mw

外形尺寸：Φ16×60mm

更小光斑：Φ0.3mm

光学系统：优质非球面塑胶透镜

发 散 角：0.3mrad（40m 以内）

工作温度：-10℃～50℃

激光级别：IIIb

3．单筒瞄准镜

倍率：3-9 倍

物镜直径：Φ50mm

长度：315mm

出瞳直径: 5.56-16.67mm

管径: 25.4mm

出瞳距离: 75-85mm

视场（@100 码）: 2.60-6.60

4. 高频传感器

中心频率 fo：40KHz±1Hz

自由电容 Co：2500±20%PF

灵敏度：-127dB

更大驱动电压：20 Vms

余振时间 1.5msec. Max.

水平探测角度（6dB)120±10°，

垂直探测角度（6dB）60±10°。

反射灵敏度：1.0mVp-p Min.

额定阻抗：1000MΩ

使用温度：-30℃～+85℃

5. 集波器

口径：Φ320mm

形状：抛物面

材料：铬合金

6．液晶显示屏

工作电压（VDD:+3.0-+5.5V）

显示分辨率:128×64 点

内置汉字字库：提供 8192 个 16×16 点阵汉字

时钟频率：2M Hz

显示方式：STN、半透、正显

视角方向：6 点

背光方式：侧部高亮白色 LED，蓝色背光

通讯方式：串行、并口可选

工作温度: -20℃ - +55℃

存储温度: -20℃ - +60℃

7．高精度耳机

额定阻抗：32Ω

频率范围：100Hz-10KHz

灵敏度：（1W/1m）120dB

8．电源适配器

输入电压：AC220V±10%

输入频率：50Hz/60Hz

输出直流电压：DC12V

电流：1.25A

9．整机外包装

尺寸：445×410×320 mm

主设备重量：1.68kg

全套整机重量：6.38kg
