GCYB-2MT避雷器带电测试仪仪（电流相角差法）

1 概述

氧化锌避雷器（MOA）是用以保护电气设备免受各种过电压损害的保护设备，氧化锌避雷器在长期运行时会出现内部绝缘受潮及阀片老化等缺陷，导致避雷器泄漏电流的增加，严重时还会引起热崩溃，影响电力安全生产，因此需要定期进行预防性试验，确定其工作状态是否良好。

1.1 氧化锌避雷器带电测试

近年来，供电可靠性的要求使得氧化锌避雷器试验已由原来的停电预试为主转为带电测试为主，带电测试工作得到加强。氧化锌避雷器带电测试在无需停电的情况下，通过对避雷器阀片的泄漏电流中阻性分量的测量，判断避雷器阀片的老化和受潮情况，具有停电测量无可比拟的优势。

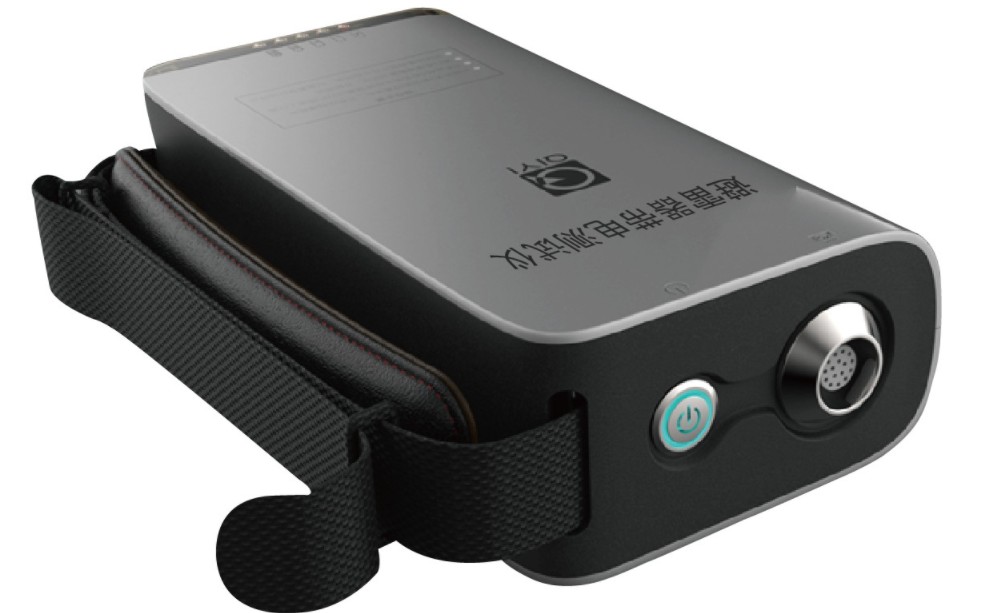

1.2 GCYB-2MT避雷器带电测试仪仪（电流相角差法）

GCYB-2MT避雷器带电测试仪仪（电流相角差法）用于氧化锌避雷器的带电测试。GCYB-2MT采用全新的测量原理—实际相角法，通过测量避雷器泄露电流的幅值及夹角、阻性电流、功率数据，来分析氧化锌老化和受潮的程度。该方法能有效消除周围带电体的耦合干扰，在实际使用中比电压参考法（包括电源法和PT法）具有明显的优势，同时操作更简单。

GCYB-2MT通过安装在iOS或Android系统上的MOA Tester软件控制，该软件通过WIFI或BLE蓝牙与仪器通讯。软件设置参数，读取数据，保存数据，管理数据，回看数据。同时也可以将数据上传到后台服务器分析处理”。

1.3 功能特点

1) 可用于各个电压等级的氧化锌避雷器（MOA）的现场带电检测。

2) 可同时带电测试三相MOA，测量运行电压下MOA的全电流、阻性电流及功率损耗等参数。

3) 基于“实际电流相角法”，无需电压参考，并支持无线电压参考测量、无外部参考电压测量两种方式。

4) 测试仪主机采用锂电池供电，无需外接电源，要求在正常连续工作条件下，工作时间不低于8小时。

5) 移动终端采用不低于8英寸、分辨率不低于1920*1200的彩色触摸屏，采用Android或iOS操作系统。

6) 同时支持支持蓝牙和WIFI两种通讯方式。主机的实时测试数据通过蓝牙或WIFI无线传输到移动终端，并在移动终端APP中显示。

7) 移动终端APP应至少具备以下功能：

（a）采用移动终端作为人机交互控制器，分别提供iOS和Android两个版本应用程序，并可根据移动终端屏幕分辨率自动调整显示界面。

（b）具有友好的交互体验，操作方便、简单，可通过APP实现参数设置，读取数据，存数据，管理数据，回看数据等功能。

（c）实时显示被测避雷器全电流值、阻性电流值、角度信息、避雷器瞬时功耗等测试数据。

（d）支持测试记录的本地保存和删除，本地记录保存能力不少于1000条。

（e）支持测试数据4G远程上传、下载，实时与云后台进行数据交互，实现云端显示、存储、分析等功能。

（f）支持设置参数的本地配置以及网络配置导入功能。

（g）搭载大数据诊断内核，可通过数据变化趋势等手段实现避雷器运行状态智能诊断，实现测试数据的实时对比，异常数据的实时告警等功能。

（h）具有MOA台账同步管理功能，支持后台导入买方的避雷器台账数据库，可在试验现场通过关键字精确检索匹配到被测MOA台账信息，并可通过后台更新避雷器台账信息。

8) 便携式设计，外壳采用ABS材质，灵巧轻便，适合户外移动作业。

9) 配备专用的绝缘操作杆，方便高空接线。

1.4 遵循的标准

《DL474.5—2006现场绝缘试验实施导则—避雷器试验》

《DLT 596-2005 电力设备预防性试验规程》

《DLT987-2005氧化锌避雷器阻性电流测试仪通用技术条件》

《GB/T 6587-2012电子测量仪器通用规范》

《Q/CSG114002-2011电力设备预防性试验规程》

以及上述规范所引用的规范性文件。

避雷器带电测试仪技术参数

1.技术规范

2.电源参数及要求

3.环境要求

4.机械参数
