三相微机继电保护测试仪产品特点

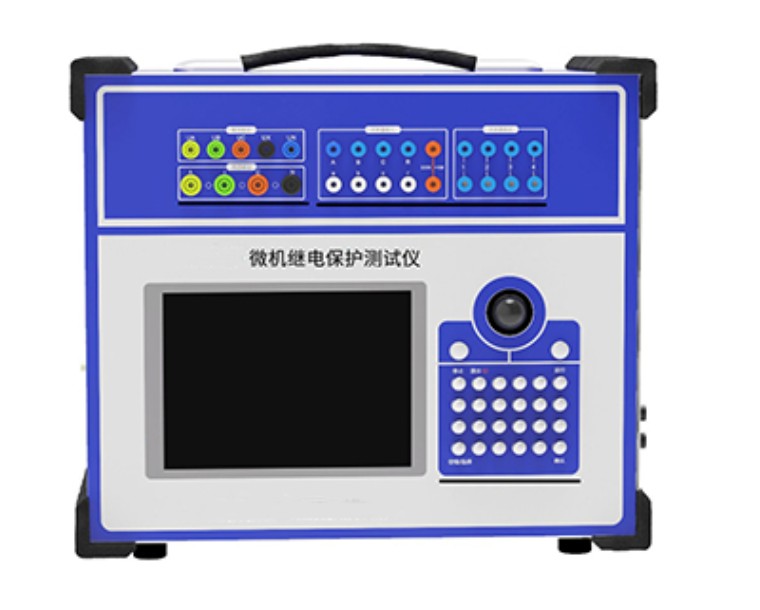

2.单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。

3.双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

4.新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能**。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

5.高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

6.软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

7.具有独立专用直流电源输出 型装置设有一路110V 及 220V专用可调直流电源输出。

8.接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。

9.完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

10.三相微机继电保护测试仪轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

三相微机继电保护测试仪产品特点

1.交流电流输出

•输出精度 0.2级

•相电流输出（有效值） 0～40A

•三并电流输出（有效值） 0～120A

•相电流长时间允许工作值（有效值） 10A

•相电流更大输出功率 420VA

•三并电流更大输出时更大输出功率 900VA

•三并电流更大输出时允许工作时间 10s

•频率范围（基波） 0～1000Hz

•谐波次数 1～20 次

2.直流电流输出

•输出精度 0.5级

•电流输出 0～±10A / 每相，0～±30A / 三并

•更大输出负载电压 20V

3.交流电压输出

•输出精度 0.2级

•相电压输出（有效值） 0～120V

•线电压输出（有效值） 0～240V

•相电压/线电压输出功率 80VA / 100VA

•频率范围（基波） 0～1000Hz

•谐波次数 1～20次

4.直流电压输出

•输出精度 0.5级

•相电压输出幅值 0～±160V

•线电压输出幅值 0～±320V

•相电压/线电压输出功率 70VA / 140VA

5.开关量及时间测量

•开关量输入：8路

•空接点： 1～20mA，24V

•电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V

•开关量输出：4对

•DC：220V／0.2A；AC：220V／0.5A

•时间测量：测量范围0.1ms ～ 9999s 测量精度0.1mS
