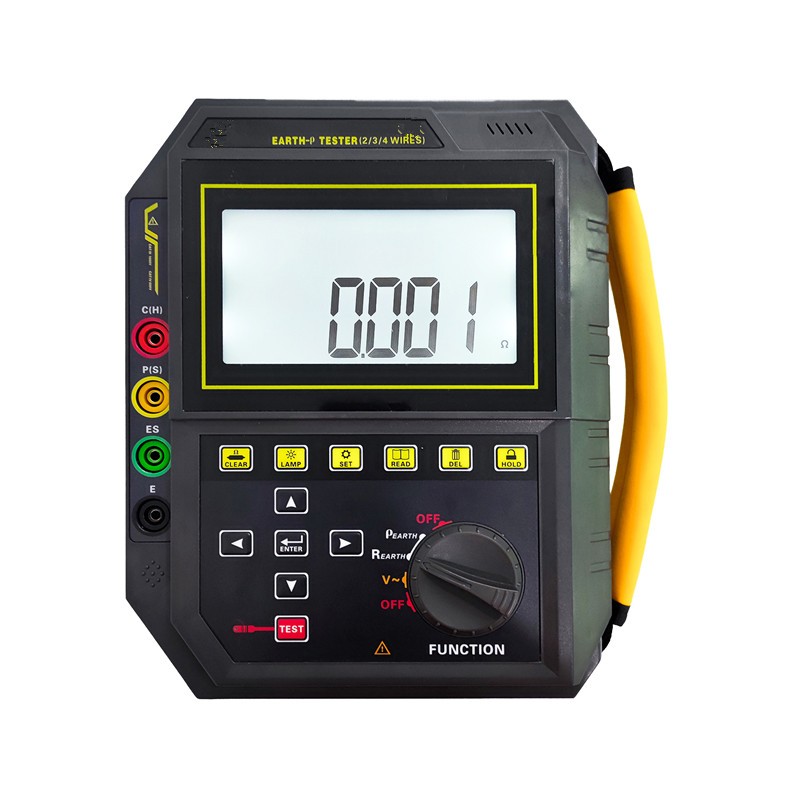

产品特征

产品别称

产品参数

功 能

接地电阻、土壤电阻率、接地电压、低值电阻测量

电 源

12VDC（8节2号碱性干电池）

背 光

可控白屏背光，适合昏暗场所使用

测量方式

精密四线法、三线法、简易二线法测量接地电阻

测量方法

接地电阻测量：额定电流变极法，测量电流20mA Max

土壤电阻率：四极法（温纳法）

对地电压：平均值整流(P(S)-ES接口间)

量 程

接地电阻： 0.000Ω～200.0KΩ

土壤电阻率：0.000Ωm～9999kΩm

接地电压： AC 0.001V～600V（50Hz/60Hz）

分 辨 率

0.001Ω;0.01Ωm;0.001V

精 度

二三四线法测量接地电阻(R)：

1. 0.000Ω～10.00KΩ ±2%rdg±5dgt

2．10.0K～100.0KΩ ±3%rdg±5dgt

2．100.0K～200.0KΩ ±3.5%rdg±5dgt

注： 干扰电压5V时的附加误差≤±5%rdg±5dgt

土壤电阻率(ρ)：根据R的量程精度而定

（ρ=2πaR a:1～100m ; π=3.14;）

接地电压：±2%rdg±5dgt（50Hz/60Hz）

测试电压波形

正弦波

测试频率

825Hz

测试电流

0.001Ω～200.0Ω档：约20mA恒流

200Ω～10.00KΩ档：约3.0mA恒流

10.0K Ω～200.0KΩ档：约0.25mA恒流

开路测试电压

AC 90V max

显示模式

超大LCD显示

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

产品尺寸

仪表尺寸：长宽高258mm×215mm×83mm

外包装尺寸： 270mm*160mm*250mm

测 试 线

4条:红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：φ10mm×200mm

测量时间

对地电压：约2次/秒；接地电阻：约5秒/次;

土壤电阻率：约5秒/次；

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口，存储数据可以通过软件上传电脑

通 讯 线

USB通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

300组，“HOLD”存储指示，存储已满显示“FULL”符号

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V“NOISE”符号指示

报警功能

测量值超过报警设定值时，“嘟-嘟-嘟-”报警提示

电池电压

当电池电量不足时，电池电压低符号一直显示，提醒需要及时更换电池

自动关机

没有任何操作时，约15分钟后自动关机

功 耗

背光：25mA Max(单独背光耗电)

待机：35mA Max(开机后背光关闭)

测量：150mA Max(背光关闭)

质 量

仪表：1.25kg(含电池)

总质量：4.5kg(含包装)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过压保护

C-E（ES）端口间 AC 600V；

P-E（ES）端口间 AC 600V；

P-C端口间AC 600V；

绝缘电阻

测试线与机壳间>500MΩ

耐 压

测试线与机壳间 AC10.0kV 50Hz 1min

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；

IEC61010-031；IEC61557-1(接地电阻)；

IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)。
