• 管线路径探测：能在非开挖的情况下，用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波器技术、具有一定抗干扰能力， 能精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。该功能由信号发射机、接收机、信号发射钳和连接测试线来配合实现。仪器具有以下特点：
• 1.多种探测模式：经典定位模式，全屏信号模式，信号曲线模式。
• 2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
• 3.全屏信号模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。
• 4.信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。
• 5.电流方向判定（部分频率），可通过标定电流方向，排除临线干扰，防止跟踪错误。
• 6.管线模拟线颜色实时显示信号干扰强度。
• 7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。
• 8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
• 9.多种探测频率：12种主动探测频率和4种被动探测频率。
• 10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
• 11.发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
• 12.仪器下方内置高亮照明灯，方便夜间作业。
• 电缆识别：是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。可识别出带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。
• 接地电阻测试：使用精密4线法测量现场的接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化。接地电阻测量范围0.001Ω～2000Ω。功能由接收机和连接测试线来配合实现。
• 绝缘电阻测试：专用于试验室或现场做绝缘测试。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。内嵌高精度微电流测量系统、数字升压系统、自动放电电路等。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。功能由信号发射机和连接测试线来配合实现。

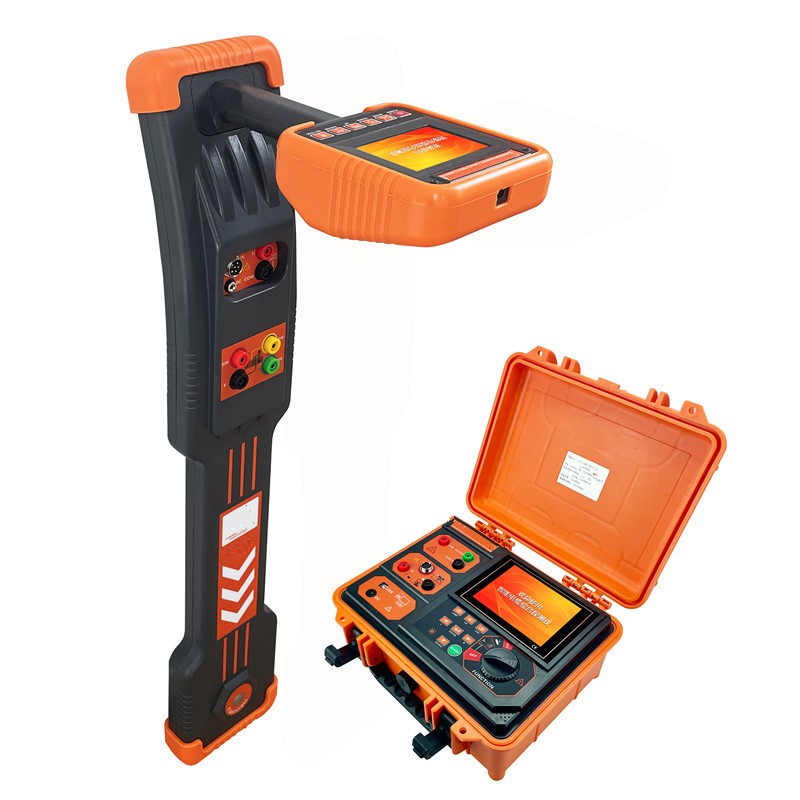

• 信号发射机：用于管线路径探测、电缆识别的信号发射和绝缘电阻测试。该设备可通过直连输出、卡钳耦合、感应等方式给目标电缆加上识别信号，该信号有577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12种不同的脉冲信号可供选择。信号输出功率最大10W，10档可调。从而适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。
• 发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ105mm、125mm、150mm可选，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
• 接收机：用于管线路径探测、电缆识别信号接收和接地电阻测试。内置多个屏蔽3D天线，可对发射机产生的577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz等12种不同脉冲编码电流信号进行有效识别。也可识别50Hz和250Hz工频信号和中心频率为33kHz、82kHz的射频信号。使用3.5寸彩色液晶屏，实时动态显示360°全方位管线路径指示，深度、电流和管线相对位置。
• 柔性电流钳：用于电缆识别。该电流钳为洛氏线圈，具有**的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径200mm、300mm可选，不必断开被测线路，非接触测量，安全快速。
• 听诊器：用于电缆识别。与鼠标形状相似，弧形传感器设计，全面贴合电缆表面，可快速感应识别发射机或线缆中的电流信号。配合本产品发射机、接收机，能实现柔性电流钳的大部分功能，可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器紧贴被测电缆线即可，极其适合于一些不易于使用电流钳圈起线缆测试的场合。

产品特征

1. 多种探测模式：经典定位模式，全屏信号模式，信号曲线模式。

2. 经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。

3. 全屏信号模式：360°管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作。

4. 信号曲线模式：可显示历史信号强度曲线，通过观察曲线的变化，寻找线缆位置。

5. 电流方向判定（部分频率），可通过标定电流方向，排除临线干扰，防止跟踪错误。

6. 管线模拟线颜色实时显示信号干扰强度。

7. 内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。

8. 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

9. 多种探测频率：主动探测和被动探测。

10. 发射机多种信号输出方式：直连输出、卡钳耦合、感应法。

11. 发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。

12. 仪器下方内置高亮照明灯，方便夜间作业。

产品别称

产品参数

收机规格

功 能	管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、接地电阻测试、外部电压测试
电 源	7.4V DC 2600mAh可充锂电池
输入方式	内置接收线圈；外连接柔性卡钳、听诊器
接收频率	主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工频被动探测频率：50Hz和250Hz 射频被动探测频段：中心频率分别为33kHz、82kHz
管线探测模式	宽峰法、窄峰法、音谷法
管线探测显示	经典定位模式，全屏信号模式，信号曲线模式
管线探测 检测范围	直连法： 一般可以达到线缆长度0-20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 耦合法：一般可以达到线缆长度0-10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定 感应法：适用于埋地深度小于2m的线缆
深度精度	平面位置精确定位精度：目标电缆或管线的中心轴线位置： ±5%（埋深在0-3m）-10%（埋深在3m-20m）
声音指示	随信号强度变化的调频音调
干扰距离	使用耦合法和感应法时，发射机均会在近距离内产生干扰，干扰的距离和发射功率及频率有关，功率越大、频率越高则干扰越强。 接收机和发射机的最小距离往往需要试验确定： 管线探测：耦合法5m之外，感应法20m之外可确认为无干扰 电缆识别：耦合法5m之外可确认为无干扰
电缆识别	鉴别方式：柔性卡钳智能鉴别、听诊器鉴别； 可标定电缆数量：1～10条； 标定值：接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一； 方向性：发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别 检测范围	直连法：可识别回路电阻为0Ω～8kΩ的信号 (一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) 耦合法：可识别回路电阻为0Ω～200Ω的信号；(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定)
接地电阻	测试量程：0.001Ω～2.00kΩ 测试方式：精密4线法测量 测试电流：6.00mA Max
电压测量	量程：AC0～600V 精度：±2%±3dgt
液 晶	3.5寸彩屏液晶
尺 寸	约290mm(长)×128mm(宽)×700mm(高)
质 量	1.90Kg
充 电 器	DC8.4V，1A
照明灯功率	1W Max
连接接口	1X mini-B USB接口（用于固件升级） 1X DC充电口 1X 柔性卡钳连接插座 2X外部电压测试线连接接口 4X接地电阻测试线连接接口
柔性电流钳	长约620mm，线径约8mm
线圈内径	φ200mm（可以根据需要定制更大口径）
听诊器尺寸	长宽厚约111mm×60mm×27mm（听诊器选配）
引线长度	听诊器引线长度：约3m
测 试 线	1X 黄色测试线15m 1X 红色测试线10m 1X绿色测试线3m 1X 黑色测试线3m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～50℃，≤95％RH, 无结露
耐 压	AC2000V/rms(外壳前后两端之前)
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

发射机规格

功 能	管线路径探测、电缆识别时多种频率信号发射方式；绝缘电阻测试
电 源	11.1V DC 5200mAh可充锂电池
输出方式	直连输出、感应法、卡钳耦合
输出频率	640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz
输出功率	10W Max，10档可调，全自动实时阻抗匹配
直连输出电压	150Vpp MAX
电路保护	具有过载和短路保护
绝缘测试电压	100V、250V、500V、1000V、2500V
绝缘电阻 量程及精度	0.01MΩ～25.0GΩ ±3%rdg±5dgt 25.0GΩ～2.50 TΩ ±15%rdg±5dgt
液 晶	5.6寸LCD彩屏液晶
仪表尺寸	约320mm(长)×275mm(宽)×145mm(高)
质 量	发射机3.85Kg；发射钳1.12kg
充 电 器	DC 12.6V，1A
发射钳尺寸	长宽厚250mm×140mm×35mm
发射钳内径	φ105mm（125mm、150mm可选）
发射钳线长	3m
测 试 线	红色测试线3m，绿色测试线3m，黑色测试线3m
连接接口	1X Type-B USB接口（用于固件升级） 1X DC充电口 1X 信号发射钳连接插座 2X直连测试线接口 3X绝缘电阻测试线接口
抗 压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐 压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
