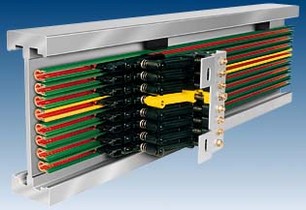

HXPnR-M、HXPnR-C、HXPnR- Ω 系列单极组合式滑触线

型号规格

滑触线截面尺寸（mm)

载流量(A)

适配置式集电器

A

B

C

HXPnR-M-100

15.2

9.6

3.8

100

MJD-100-M1、MJD100-M2

HXPnR-C-120

15.8

14.8

5.4

120

MJD-120-C1、MJD120-C2

HXPnR- Ω-100

17.8

12

6.1

100

MJD-100- Ω

一、产品概述

HXPnR-M单极滑线用线是由铜热轧制成，与集电器电刷吻合。母线装在高级绝缘护套内，长度≤4M/根，护套颜色为黄色，其中黄绿相间的是地线，其导电是连续的。水平、垂直方向可弯曲成圆弧段，既可在工厂制造也可现场加工。

二、支架

支架是由工程塑料制成的。可以组合排列成多极，能支撑滑线，防止没有线弯曲、折断。两类支架，一种支架中心距为12mm，另一种支架为14mm。支架在直线段，每隔0.8m装一只，在弯道处每隔0.4m装一只。

三、集电器

集电器除与母线接触部分以外，都是绝缘的，既可水平安装，又可垂直安装。有±10mm的调节量吸收运动误差，黄绿相间色的是地线。单刷片有效电流是50A，双刷片有效电流为100A。与6极、8极、10极的滑线配套使用，需经常检查和更换损坏刷片，操作十分简单方便。

四、端帽

端帽使用于分段供电区和道叉接头处。使用端帽，集电器能顺利通过接头处，在水平和垂直方向有±3mm的调节量，可以在此处引入电缆供电。

五、伸缩接头（热膨胀补偿接头）

该接头提供2-10mm的空隙来补偿，由于温度变化引起滑线邮向的膨胀和收缩。

六、耦合接头

该接头能把滑线导电母线连接起来，用螺丝紧固，防止松动，如此，可任意连续延长滑线。在每个耦合接头处都有防触电塑料护套。

七、供电接头

最大导线载流量为60A

供电接头能把电缆电源引入滑线，既可供电，也可作耦合结头用，末端馈电则用末端供电接头。

八、末端供电接头

最大载流量为32A，末端供电接头能把电缆电源从滑线末端引入。

九、固定夹

固定夹是为防止滑线母线和护套之间滑动。
