产品别称：核相仪，高压无线核相仪，核相器，相位检测仪，高压相位检测仪，定相器，高压核相仪，高压核相器，高压定相器，语音核相仪，语音核相器，高压语音数显核相仪

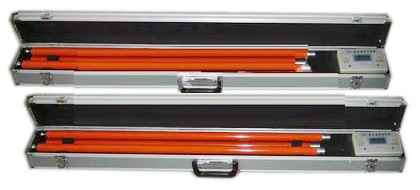

FRD型高压数显核相器《又称校相棒》产品，使高压数显核相这项危险性较大而又必不可少的工作安全可靠，数字显示一目了然，附加语音提示，解决了距离较远、可见度低等情况使用不便的缺点，是我公司的又一次创新。重量轻、携带方便，是高压电工不可缺少的工具。

技术参数：

型号： FRD-10/FRD-35 /FRD-66 /FRD-110

电压等级： 10kV/ 35kV/ 66 kV/ 110 kV

精度： ±1%+2个字

显示方式： 三位半液晶显示带背光，语音声光报警，即使距离较远也不影响使用。

工作电源： 9V×2

外形尺寸： φ28×0.8m×2节， φ28×1m×3节， φ28×1m×4节， φ28×1m×5节

重 量： 2.5kg 3.5kg 4.3kg 5.2kg

适 用： 6 ～10kV系统/ 35kV系统 /66kV系统/ 110kV系统

使用方法：

在使用前，检查下列项：

1、按表四所述,自行检测辨别相位仪器是否良好,方法如下：

先将试验线插入仪器插孔,将另一端插入220V交流电压,此时按表四所述有三反应,表示是好的,若无三反应,表示有问题,不能用。表内有9V干电池。

2、将试验线用万用表检测是否导通。

3、用万用表或摇表检测衰减部件阻值是否符合表三。

以上方法检测核相仪表是正常的，就可以正式核相了。如果已经知道核相仪表是正常的，也可不用检测直接使用。在检测中如果没有发出声音或声音很小，说明电池电压不足，应更换电池。可打开仪表外壳换上新的9V层叠电池。

按下图接好高压连线及接地线，接地夹要可靠接地。

4、在正式核相前，应在同一电网系统,对核相器进行检测是否良好。一人将甲棒与导电体其中一相接触，另一人将乙棒在同一电网导电体逐相接触，按表四所术不同相有三反应，同相无三反应。然后才可以正式核相位。

5、核相操作应由三人进行，两人操作，一人监护。且必须逐相操作, 逐一记录,根据表四所述的“三有三无”确定是否同相位。核相位操作要认真执行本单位制定的规程制度。

6、特别注意的是在操作时，人体不得接触核相仪表、高压连线，人体与核相仪表要保持2.1米的安全距离（将核相仪表放在**根连接杆上端），接地线要可靠接地。同时人体与高压连线也要保持足够的安全距离（2.1米）(请严格按照核相器试验操作规程的要求进行操作核相)。连接两根测试竿的测试线为普通220V导线,在核相时人体不得接触或近距离接触该导线。使用时应将过长的导线用扎带扎在**根测试竿上，同时离人体要有足够的安全距离(请参照高压电器操作规程)，高压连线也不得与大地接触。
