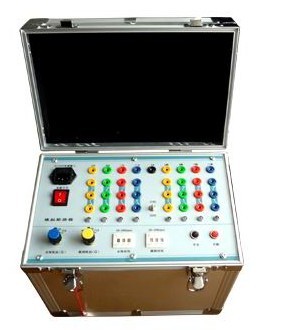

主要用于电力系统断电保护装置或成套继电保护屏的整组试验，可真实地模拟断路器的跳合闸时间。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成断路器反复分合带来的不良影响。

产品特性该断路器采用全数字电路，时间为数字拨码设置，可实现模拟断路器跳合闸时间设置、三相/分相操作选

择、输入信号逻辑控制等功能，从而模拟断路器的跳、合闸动作。

1、本仪器跳合闸电源电压为DC220V与DC110V两档，试验前必须选择好电压与输入电压一致；

2、本模拟断路器可以模拟分相操作断路器，也可模拟三相操作断路器，跳合闸阻抗选择为400欧、200欧、110欧

任意选择，当模拟分相操作断路器时，其跳合闸输入端子分别为A合、A跳、B合、B跳、C合、C跳；当模拟三

相操作断路器时，其跳合闸输入端子为三跳、三合。另外，面板上还设有手动合闸和手动跳闸按钮，并设有

跳合闸信号灯，分别为A合、B合、C合三个红色信号灯和A跳、B跳、C跳三个绿色信号灯，在模拟三相操作断

路器时，A、B、C三相信号灯同时明灭；

3、在模拟回路中设有继电器A、B、C各输出一组转换触点，动断触点闭合或断开触点断开的触点与操作电源完全

隔离，可与微机型继电保护试验设备进行配合；

4、模拟断路器可模拟跳闸和合闸时间，时间设置为拨码开关设置，精度高。跳闸时间设置范围为20-200ms，合

闸时间设置范围为20-100ms。

技术参数

1、供电电源AC200V±10%；

2、跳合闸操作为电源电压：DC220V、DC110V；

3、跳合闸阻抗选择400Ω、200Ω、110Ω；

4、合闸时间选择：20-200ms；

5、跳闸时间选择：20-100ms；

6、模拟断路器常闭/常开接点容量为AC220V/5A。
