水内冷发电机绝缘测试仪彩用80C196单片机作为控制核心，液晶显示，人机界面良好，具有实时时钟控制，能自动测量绝缘电阻、吸收比、极化指数，具有很强抗干扰性能。

一、功能及特点：

1. 适用于测量水内冷发电机的绝缘电阻、吸收比（R60s/R15s）和极化指数（R10min/R1min）的测试。

2. 测量电压DC2500V，可测高达1万兆的绝缘电阻。

3. 不需对水极化电势进行补偿调节。

4. 输出功率大，水阻为100K时，测试高压跌落＜1%。

5. 机座与汇水管间电阻小至1K，也可保证测量准确度。

6. 可自动显示R15s、R16s、R10min、收比（R60s/R15s）和极化指数（R10min/R1min）

7. 测量结束后自动停止高压输出。

8. 完备的保护功能，保障操作安全。

二、技术条件及指标：

1．电源电压：AC220±10%

2．输出电压：DC2500V±10%

3．短路电流：＞3mA

4．量 程：1MΩ-100000MΩ

5．环境温度：-10℃-+40℃

6．环境湿度：≤75%RH

7．测量精度：2MΩ-5000MΩ 5%

5000MΩ-10000MΩ 10%

8．电压纹波：测试电压纹波含量不大于3%

9．负载能力：

10. 测 量 式： 实时测量，从15秒开始每3秒钟进行一次测量显示；自动计算吸收比、极化指数。

11. 显 示 式： 6 1/2位液晶显示被测电阻值、吸收比、极化指数。自动显示年、月、日、时、分、秒。

12. 绝 缘： 仪表本体与交流电源初级引线之间的绝缘电阻值10万MΩ13．

13. 外形尺寸： 283× 247×128

14. 重 量： 2公斤。

三、操作方法：

A 准备工作：

（1）被试物必须和其他连接设备断开。

试验时发电机本身不得带电，端品出线必须和外部连接母线，以及其他连接设备断开尽可能避开外部设备影响。

（2）充电放电

测量发电机定绕组相间及相对地间绝缘，试前必须充分放电，放电时间应大于充电时间的几倍才行，一般不小于15分钟。

（3）接线方式

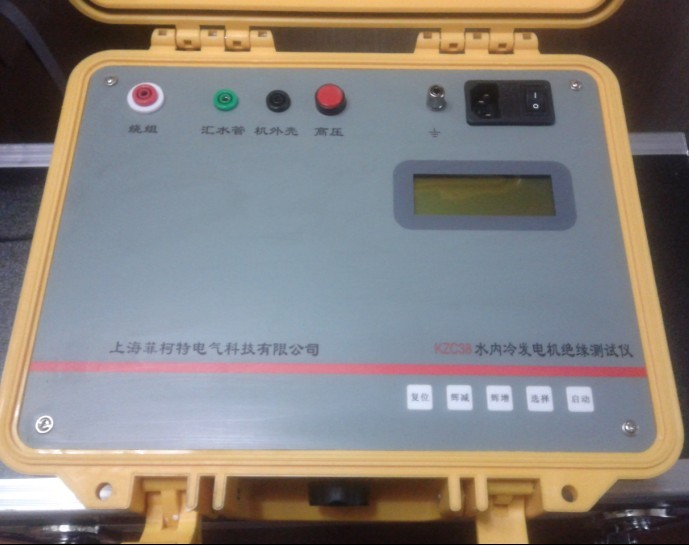

水内冷发电机定子绕组，测其绝缘电阻时按仪器面板所示接线。测试线接好后，插好交流插座，按下电源开关此时屏幕显示开始菜单：

XXX/XX/XX XX；XX；XX

（年 月 日 时 分 秒)

RHs=XXXK

PLEASE MODIFY RHS

此时可按“↑”、“↓”修改汇水管电阻值，阻值大于999K时，输入999K，阻值小于999K时，按实际阻值输出，修改完后按“↙”确认，回到主菜单。

WELCOME TO USE

ZOB SERIES

VER 2.0 2.5KV

Z-ELEC CO.,LTD

B 参数测试

a．绝缘电阻的测试

在主菜单下，按“测量”键进行测试，以按下测量键的时刻为时间基准“0”，等待大约5秒钟，即可完成0秒时刻绝缘电阻的测试，此时屏幕显示为：

XX/XX/XX XX；XX；XX

（年 月 日 时 分 秒）

R00s=xxxxx.xxMΩ

按规程要求绝缘电阻值取R15S。

b．吸收比的测试

继续A的测量，以A的测量时刻开始计时，到15秒时，自动测量15秒时的阻值R15s,并锁定显示在第三行。然后每3秒种进行一次测量，并依次显示在第四行。当60秒时，自动测量60秒时的电阻值R60s，并锁定显示在第四行，同时做吸收比的计算，显示在**行的左半部。此时屏幕显示变为：

K=XXXX XX；XX；XX

R00S=XXXXX．XX

R15S=XXXXX．XXM

R60S=XXXXX．XXM

继续等待，进入极化指数测试状态。

若退出，请按复位键，可进行重新测试。

c．极化指数的测量

继A、B之后，进行极化指数的测量，从2分钟依次在**行显示R02m,R03m-R10m时的电阻值，并且每1分钟进行一次测量。

当测量到10分钟时，在**行锁定显示绝缘电阻值R10m，同时自动计算出极化指数PI，并显示在**行的右边。此时屏幕的显示为：

K=XXXX．XX；PI=X．XX

R00S=XXXXX．XXM

R60S=XXXXX．XX

R15S=XXXXX．XXM

这时，一闪测量过程全部结束，仪器内部高压自动取消，内部的蜂鸣器长鸣，提示测量全过程结束。

C 时间修改：

本仪器具备实时时钟显示，即使关机，也不影响计时。当需要修改时间时，必须是在主菜单下屏幕显示“WELCOME TO USE-”状态下进行。

按住：“→”键，此时在屏幕的**行显示：

XX/XX/XX XX：XX：XX：

(年 月 日 时 分 秒）

第行和显示：

MODIFY TIME

按“→”“↑”“↓”键进行修改，“→”用于选择某一时间段，“↑”“↓”用于加减数值，修改完毕，按下“↙”键，即保存修改值并进行测试。

一旦时间修改完成，在此次测量过程中，按→、↑、↓都不影响时间显示，只是在主菜单按“→”时，才能进入时间修改。

四、注意事项：

A. 本仪器属于高压测试设备，人体不能直接接触“绕组”端以免电击。

B. 本仪器属于精密仪器，应轻拿轻放，应存放在洁净干燥的环境中。

C. 当被测物阻值小于最低极限值或短路时，仪器显示R＜XXXMΩ，当被测物大于最高极限值或开路时，仪表显示R＞XXXMΩ

五、售后：

本公司对所售产品保修一年，若因误操作造成损坏酌情收取一定的维修费。终生维修
