主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。

一、主要功能

◆ 可长时间输出0～3000A电流

◆ 可同步测试设备的动作时间

◆ 常开、常闭接点自动识别

◆ 可同时串接若干只校验，提高工作效率

2.性能特点，

◆ 采用美观大方的PVC面板

◆ 直接显示一次电流、二次电流的测试值，便于试验观察及记录。

◆ 测量精度高 0.2级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

4.操作方面

（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。

（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。

（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。

（4）本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。(标配为二根1米测试线)

（5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于2.5分钟，等待10分钟后，再进行下次工作。如做温升(30分钟-24小时)应按长期工作温升配制。

二、技术特征

1.名称和分类

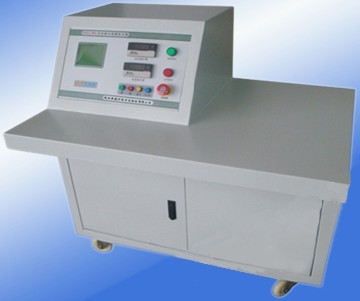

（1）名称：DDL-3000S 大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

（3）输入 交流50Hz ， 220V。

（4）输出单相0—3000A交流大电流；电流可平滑平稳连续可调，精度高于0.2级；

输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于0.3%。

（5）输出电流方式：真有效值连续可调；

（6）输出波形：标准正弦波 ；

（7）输出开口电压：4V.

（8）电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高；

（9）电流稳定度：0.2%；

（10）电流波形失真：THD 1% ；

（11）保护设置：过流、过压；

（12）可测被测元件的电流动作时间，并可同步记录锁定动作时间。常开、常闭触点自动判别。

（13）测时范围：0. 01S-999.99S，精度：0. 001S

（14）功率：12KVA
