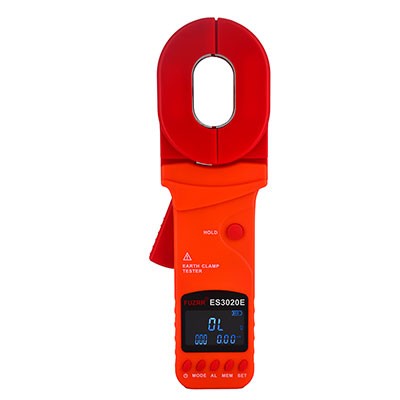

ES3020系列钳形接地电阻测试仪（高端型）是我公司技术团队精心研制新一代无地桩测法的接地电阻仪，它采用了全新一代LCD黑屏背光显示和微处理机技术，Ω+A同步显示，通过感应方式测量接地电阻方便快捷，在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。
广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
ES3020系列钳形接地电阻测试仪（高端型）由微处理器控制，可精准检测接地电阻、漏电流。其使用了快速滤波技术可将干扰减至最小。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。
ES3020系列钳形接地电阻测试仪（高端型）由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。
技术参数
一、型号对比
| 型 号 | ES3020 | ES3020B | ES3020E |
| 电阻量程 | 0.01Ω500Ω | 0.01Ω- 1200Ω | 0.01Ω-1500Ω |
| 电流量程 | 无 | 0.00mA-20.0A | 0.00mA-40.0A |
| 电压量程 | 无 | 无 | 0.0V～100V |
| 电阻精度 | ±1%±0.01Ω | ±1%±0.01Ω | ±1%±0.01Ω |
| 电阻分辨率 | 0.001Ω | 0.001Ω | 0.001Ω |
| 电流精度 | 无 | ±2%±1mA | ±2%±1mA |
| 电流分辨率 | 无 | 0.01mA | 0.01mA |
二、技术规格| 功 能 | 接地电阻测试、回路电阻测试、漏电流测试、接地电压测试 |
| 环境温度湿度 | 23℃±5℃，75%rh以下 |
| 电 源 | DC 6V （4节5号碱性干电池） |
| 测量方式 | 互感方式 |
| 钳口尺寸 | 55mm×32mm |
| 时钟功能 | 有 |
| *Ω + A同步显示 | Ω + A同屏显示 |
| 显示模式 | 4位LCD显示，黑屏设计 |
| LCD尺寸 | 46mm×29mm |
| 仪表尺寸 | 长宽高：285mm×85mm×58mm |
| 测量时间 | 2次/秒 |
| USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB通讯线1条 |
| 数据存储 | 500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
| 数据查阅 | 查阅数据时“MR”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电流大时“NOISE”符号指示 |
| 报警功能 | 测量值超过报警设定值时发出报警提示 |
| 电池电压 | 电池电量实时显示，电池电压低时提醒及时充电 |
| 自动关机 | “APO”指示，开机5分钟后自动关机 |
| 功 耗 | 50mA Max |
| 质 量 | 仪表：1180g (含电池) |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； |
*带电流功能仪表才具有
包装清单
| 仪表 | 1台 |
| 仪表箱 | 1个 |
| 5号干电池 | 4节 |
| 监控软件光盘 | 1份 |
| 校准环 | 1个 |
| USB通讯线 | 1条 |
| 说明书、保用证 | 1套 |
