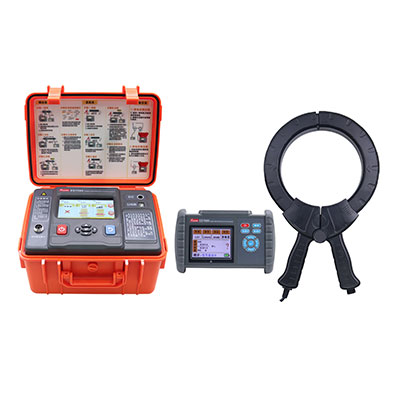

ES7060带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别功能仪表由发射机、发射电流钳、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间，提高工作效率。
发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。主机采用5.0寸电容触摸LCD实时显示输出电压、输出电流、回路阻抗（直连法），采用智能人机交互界面设计，支持触摸手势操作，具有方便易用、操作流畅、提高操作效率等特点。
带电电缆识别：又名耦合法识别采用卡钳耦合输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56KHz、3.8KHz、6.5KHz、8.19KHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉宽频率信号信号，该复合脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因复合脉宽频率信号有方向性，所以检测也具有方向性。
停电识别时：又名直连法识别，采用直连输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56KHz、3.8KHz、6.5KHz、8.19KHz，给电缆线芯注入复合脉宽频率信号，该复合脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
接收机：为手持设备，内置高速微处理器，接收机采用硬件滤波+DSP数字滤波算法双重滤波处理，具有**滤波性能，并采用先进的FHD算法能过滤干扰频率并对发射机的复合编码电流信号进行提取并解码，结合科学严谨的标定规则，极大降低现场人员使用要求，液晶直接显示正确检测结果，电缆识别成功打√，一目了然，方便易用，可以同时标定20条电缆，不用重复标定，提高工作效率。
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入正在运行电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
技术参数
1.发射机技术参数
| 功 能 | 输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压，输出电流，回路阻抗，剩余电池电压，发射状态动态指示 |
| 电 源 | 9.6V/6Ah大容量可充锂电池，充满电连续工作约8小时(3档输出功率) |
| 输出方式 | 自动识别，带电识别时卡钳耦合；停电识别时直连输出 |
| 频 率 | 6种可调：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.19KHz |
| 输出接口 | 防水航空插座 |
| 输出功率 | 最大10瓦，5档可调，自动实时阻抗匹配 |
| 输出电压 | 最大约：110V |
| 发射钳内径 | φ125mm |
| 人机交互换 | 实体按键、电容屏触摸、手势识别 |
| 自动关机 | 有，无操作30分钟自动关机 |
| 充电接口 | 圆形充电接口，DC标识 |
| 充 电 器 | 10.95V/2A DC充电器 |
| 发射机尺寸 | 248mm×180mm×148mm |
| LCD尺寸 | 长宽143mm×81mm；显示域110mm×65mm |
| 工作温度 | -10℃～40℃ |
| 存储条件 | -20℃～50℃，≤95％RH, 无结露 |
| 工作温度 | -10℃～40℃ |
| 存储条件 | -20℃～50℃，≤95％RH, 无结露 |
| 仪表质量 | 发射机约1.7kg；发射钳约1.12kg；总质量约4.44kg（含接收机）？ |
| 抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁特性 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
2.接收机技术参数| 功 能 | 带电电缆识别、停电电缆识别、具有FHD算法 |
| 电 源 | 3.7V/2500mAh可充锂电池，USB充电接口，充满电连续工作约6小时 |
| 接收频率 | 6种：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.19KHz |
| 增 益 | 分5档 |
| **性识别 | 有，目标电缆显示（√） |
| 滤波方式 | 硬件滤波+DSP数字滤波 |
| FHD算法 | 支持，仪表直接出结果，极大降低现场人员使用要求 |
| 标定数量 | 可标定电缆数量：1～20条 |
| 识别条件 | 电流，接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一 |
| 信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一 |
| 信号相位，接收机通过算法提取相位，与标定值对比正负45°为识别成功条件之一 |
| 电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一 |
| 显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 |
| 接收机尺寸 | 172mm ×106mm ×42mm |
| 柔性线圈内径 | φ200mm |
| 检测范围 | 停电识别：线圈可检测回路电阻为0Ω～10kΩ的复合脉宽频率信号；一般可以达到线缆长度20公里以上，主要由线缆接地电阻与线缆电阻决定。 |
| 带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，一般可以达到线缆长度0-6公里 |
| 信号采样率 | 不同频率可变，最大500Ksps |
| 结果显示周期 | 约2次/秒 |
| 自动关机 | 开机约1小时后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池容量低时，电池电压低图标显示，提醒给电池充电 |
| 充 电 器 | 5V 充电器 |
| 充电接口 | USB充电接口 |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～50℃，≤95％RH, 无结露 |
| 接收机质量 | 电流钳172g；接收机370g(带电池)？ |
| 耐 压 | AC2000V/rms(外壳前后两端之前) |
包装清单
| 铝 箱 | 1个？ |
| 发射机 | 1台 |
| 接收机 | 1台 |
| 发射钳 | 1把 |
| 柔性线圈 | 1条 |
| 测试线 | 1套，直连法和双头夹各一根 |
| 接地针 | 1根 |
| 5伏电源适配器 | 1个，5V/1A ，接收机充电器 |
| 10.95V充电器 | 1个，10.95V/2A,发射机充电器 |
| 3.7伏锂电池 | 1个（接收机内） |
| 9.6伏锂电池 | 1组（发射机内） |
| 说明书、保修卡、合格证 | 1份 |
